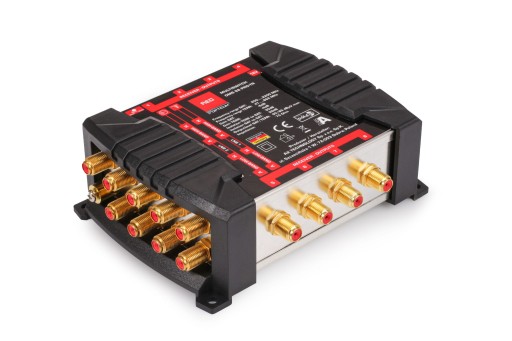

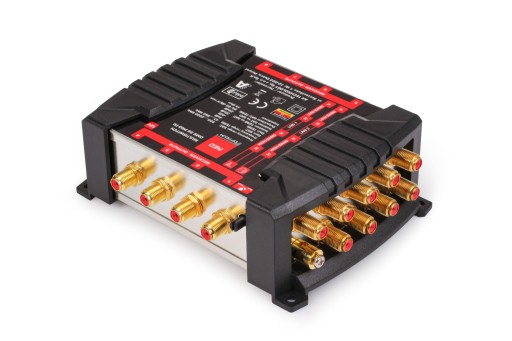

Мультисвитч OPTICUM OMS 9x8 9/8 PRO-TRQ DVB-T

OMS TR 9/8 PLATINIUM LINE

Pozłacane gniazda w sposób istotny zmniejszają straty sygnału na przyłączu kabli antenowych,

oraz brak zjawiska utleniania. Multiswitch automatycznie rozpoznaje rodzaj sygnału jaki będzie

przekazywany do tunerów.

W instalacji należy uwzględnić podłączenie multiswitcha do anteny satelitarnej o średnicy nie mniejszej

niż 0,8 m i konwertery Quattro, oraz antenę telewizji naziemnej.

Rozdzielenie sygnału satelitarnego i naziemnego wychodzącego z multiswitcha odbywa się za pomocą gniazd

abonenckich końcowych.

Konwertery Quattro i gniazda abonenckie są dostępne w naszym sklepie.

Zasilanie multiswitcha odbywa się za pośrednictwem zewnętrznego zasilacza dzięki czemu wyeliminowane jest

zjawisko zwiększonej temperatury pracy będące częstym powodem uszkodzeń urządzenia.

OMS TR 9/8 PLATINIUM LINEMULTISWITCHE

Multiswitch przeznaczony jest do rozbudowy wewnętrznej instalacji antenowej systemu telewizji

• satelitarnej DVB-S2 z dwóch dowolnych satelit np. Hotbird i Astra
• naziemnej DVB-T2.

Urządzenie umożliwia odbiór programów z dwóch satelit i podłączenie do 8 tunerów satelitarnych.

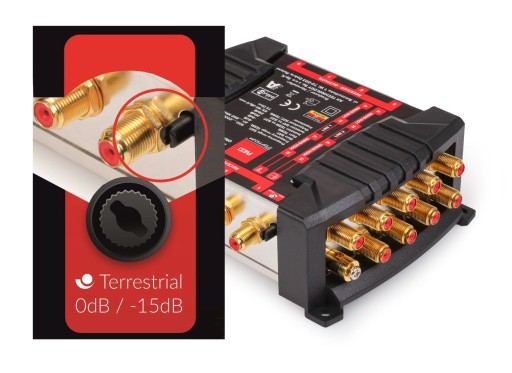

Regulacja tłumienia sygnału telewizji naziemnej

Przy montażu urządzenia należy uwzględnić istniejące warunki instalacyjne dotyczące zasilania:

• lokalizacji z dala od wpływu warunków atmosferycznych
• zabezpieczenia przed dostępem osób postronnych
• odpowiedniej wentylacji

Podłączenie:

• jeden lub dwa konwertery Quattro
• antena naziemna DVB-T
• 8 tunerów sat

Dane techniczne:

• Zakres częstotliwości SAT : 950-2200 MHz
• Zakres częstotliwości TER : 47-862 MHz
• Wzmocnienie SAT (950-2150 MHz) : -6 dB
• Wzmocnienie TER (47-862 MHz) : -4 dB
• Separacja SAT do TER : 30 dB
• Separacja TER do SAT : 28 dB
• Separacja między polaryzacjami H/V : 25 dB
• Maksymalny poziom wyjściowy SAT : 95 dBuV
• Maksymalny poziom wyjściowy TER : 85 dBuV
• Impedancja wejść/wyjść : 75 Ohm
• Przełączanie polaryzacji/pasma : 13V/18V 13V/22kHz-18V/22kHz
• Zasilanie z sieci: 230V AC 50Hz
• Temperatura pracy : 0...+55 oC
• Wymiary : 155 x 130 x 52 mm (realne wymiary)

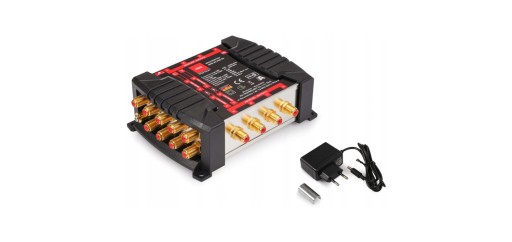

Zestaw zawiera:

• Multiswitch
• Zasilacz Klucz do wkręcania złącza F
• Zasilacz sieciowy
• Oryginalne opakowanie
