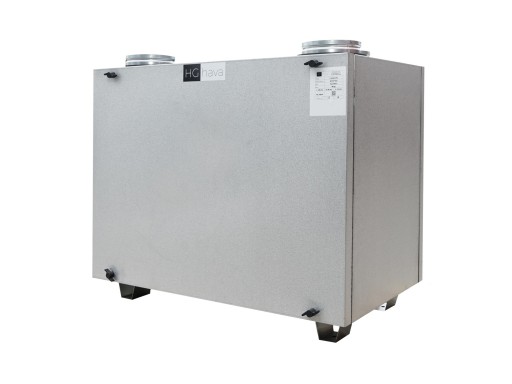

Rekuperator HAVA REKU 300 V Centrala Wentylacyjna

Rekuperator

HAVA REKU 300V

CENTRALA NAWIEWNO – WYWIEWNA Z ODZYSKIEM CIEPŁA

• ✔️ Spełnia wymagania programu "Czyste powietrze" ✔️

Rekuperator jest urządzeniem wentylacyjnym z odzyskiem ciepła przeznaczonym do stosowania w wentylacji domów, mieszkań oraz w budynkach przeznaczonych na stały pobyt ludzi (np. biura, budynki użyteczności publicznej). Konstrukcja wymiennika przeciwprądowego umożliwia pozyskanie energii cieplnej z powietrza wywiewnego do ogrzania powietrza nawiewanego z zewnątrz. Centralę wentylacyjną wyposażono w energooszczędne wentylatory EC, wymiennik przeciwprądowy, filtry, sterowanie. Opcjonalnie urządzenie można doposażyć w nagrzewnicę elektryczną wstępną lub wtórną.

Rekuperator przeznaczony jest do pracy w pomieszczeniu technicznym wewnątrz budynku (np. poddasze, strych, piwnica), nieprzeznaczonym do stałego przebywania ludzi.

Temperatura w pomieszczeniu nie powinna spadać poniżej 7 C w ciągu całego roku. Urządzenie nie może być posadowione w pomieszczeniu o wysokiej wilgotności względnej powietrza. Zaleca się umiejscowienie urządzenia w pomieszczeniu ogrzewanym. W pomieszczeniu należy zapewnić możliwość przyłączenia urządzenia do jednofazowej instalacji elektrycznej 230V 50 Hz, instalacji kanalizacyjnej celem odprowadzenia kondensatu oraz zapewnić swobodny dostęp do urządzenia celem zdemontowania płyty rewizyjnej i wymiany filtrów.

Z nagrzanego powietrza, w którym znajdują się zanieczyszczenia oraz dwutlenek węgla, ciepło jest częściowo odzyskiwane i wykorzystywane do ponownego ogrzewania pomieszczenia.

Jednocześnie napływa do niego świeży strumień z zewnątrz.

Taki obieg pozwala utrzymać wysoką jakość powietrza w pomieszczeniach i jednocześnie redukuje utratę ciepła, co przekłada się na niższe koszty ogrzewania.

Ponadto powietrze zostaje oczyszczone z alergenów oraz kurzu, dzięki czemu nie ma potrzeby wietrzenia pomieszczeń.

To duża zaleta w okresie zimowym i letnim, w którym często panuje duże stężenie smogu, a otwieranie okien grozi przedostaniem się zanieczyszczeń do wewnątrz.

• Obudowa

Obudowa rekuperatora składa się z obudowy zewnętrznej i z wewnętrznej z blachy ocynkowanej. Pomiędzy nimi znajduje się warstwa izolacji, skutecznie separująca wnętrze centrali od parametrów powietrza w pomieszczeniu.

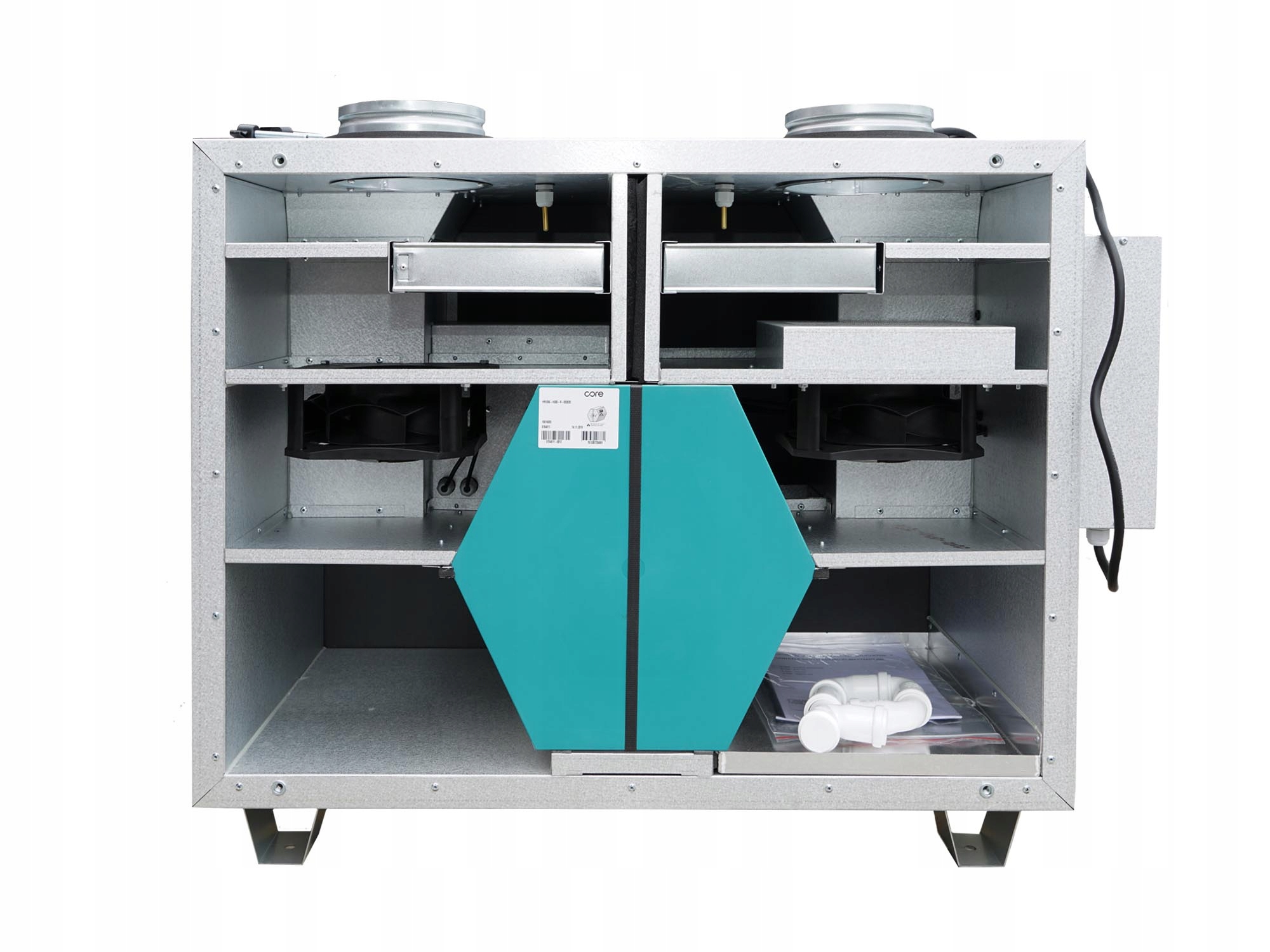

• Wymiennik

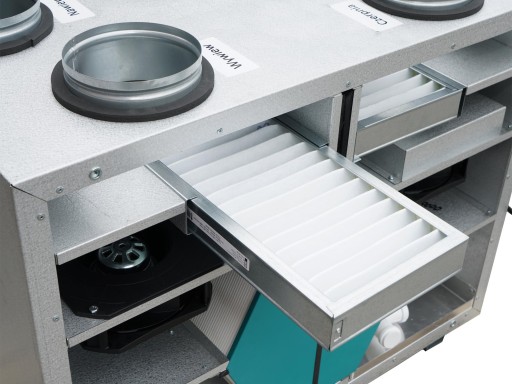

We wnętrzu centrali znajduje się wymiennik ciepła wysokiej jakości (odzysk ciepła do 95%). Urządzenie na czerpni i wywiewie zabezpieczono filtrami, aby uniknąć zabrudzenia wewnątrz. Po stronie wywiewu zamontowano również tacę ociekową na skropliny wraz z króćcem odpływowym.

• Wentylatory

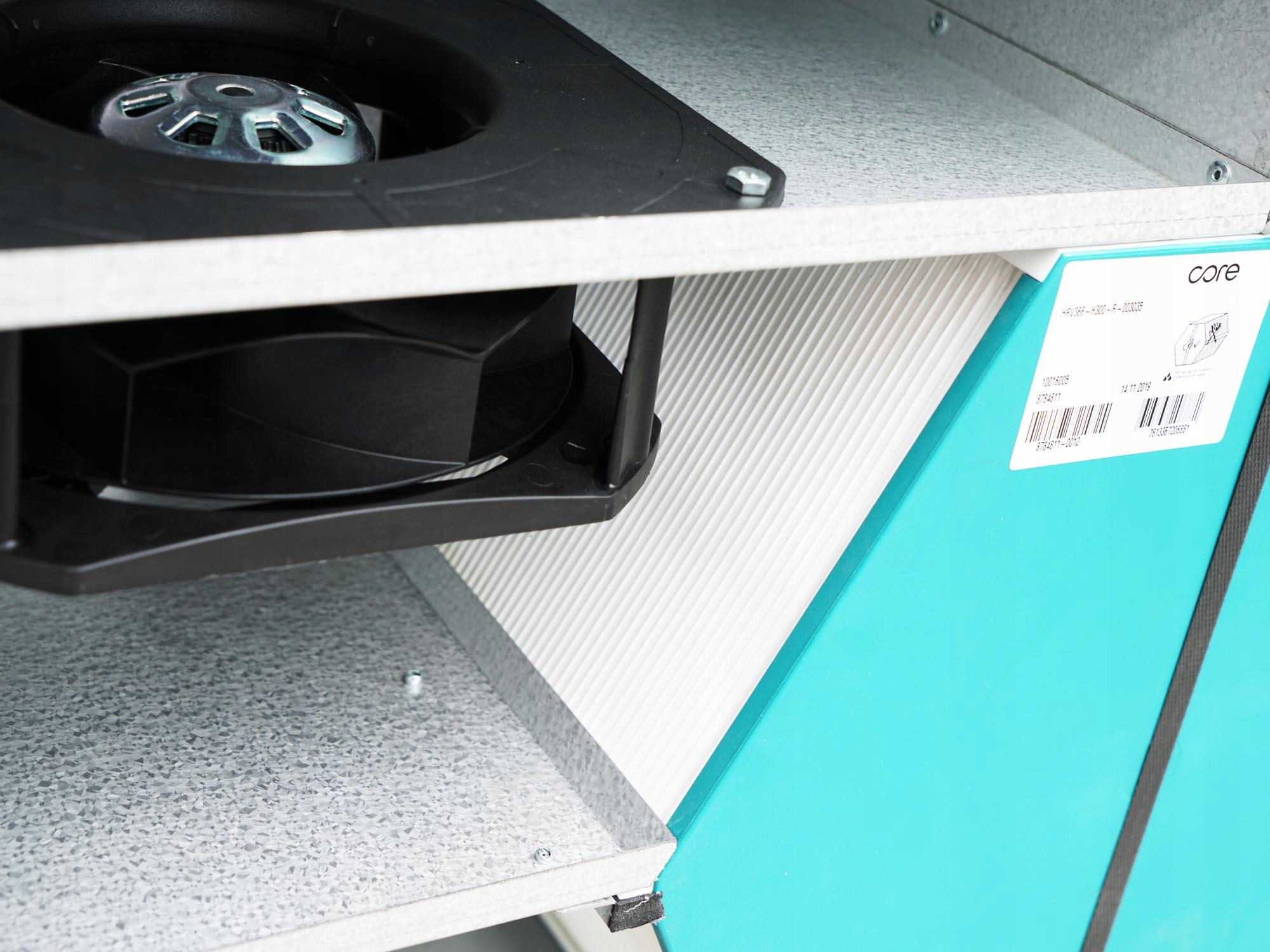

Centralę wyposażono w energooszczędne wentylatory z silnikami komutowanymi elektronicznie (EC) o wysokiej sprawności. Cały rekuperator, a w tym wymiennik i wentylatory, spełniają wymogi dyrektywy Ekoprojekt na rok 2018 (ErP 2018).

• By pass obejście odzysku ciepła

Urządzenie zawiera szczelne, 100% obejście odzysku ciepła. Oznacza to pełne obejście wymiennika na nawiewie zamknięcie kanału powietrza przechodzącego przez wymiennik w momencie otwarcia by passu. Klapa by passu jest napędzana siłownikiem obrotowym.

• Układ zasilania i sterowania

  Układ sterujący wraz z przyłączem elektrycznym zabudowano w bocznej części centrali, na zewnątrz urządzenia. Połączenie z panelem operatorskim realizowane jest poprzez przewód sterujący. Układ sterujący umożliwia wyregulowanie pracy urządzenia zgodnie z zapotrzebowaniem użytkowników. Układ obsługuje również dodatkowe urządzenia zewnętrzne, np. przepustnicę gruntowego wymiennika ciepła (GWC), dodatkową nagrzewnicę lub chłodnicę powietrza oraz pozwala na współpracę z systemem zarządzania budynkiem (ang. BMS). Sterowanie urządzeniem może odbywać się również poprzez aplikację mobilną bądź poprzez Internet (opcjonalnie).

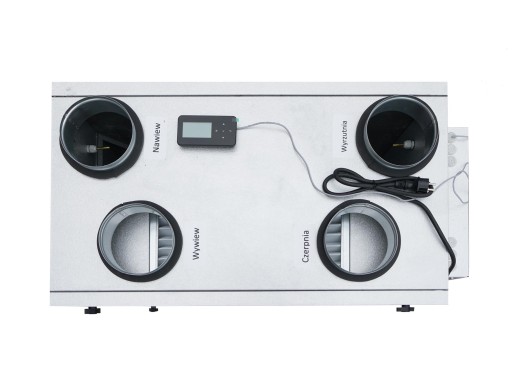

Urządzenie posiada 4 wbudowane króćce, które służą do podłączenia kanałów wentylacyjnych. Takie rozwiązanie zapewnia płynny przepływ powietrza i optymalną wydajność instalacji. Do urządzenia są podłączone 4 kanały:

• 1. Czerpnia przez który do rekuperatora doprowadzane jest świeże powietrze z zewnątrz pomieszczenia
• 2. Wyrzutnia przez który następuje odprowadzenie powietrza na zewnątrz budynku z rekuperatora
• 3. Nawiew do pomieszczeń przez ten kanał nagrzane i oczyszczone powietrze jest wprowadzane z rekuperatora do wewnątrz pomieszczenia
• 4. Wyciąg z pomieszczeń ,,zużyte” powietrze z wysoką zawartością dwutlenku węgla i niskim stężeniem tlenu jest odprowadzane z pomieszczeń do rekuperatora.

• Sterowanie

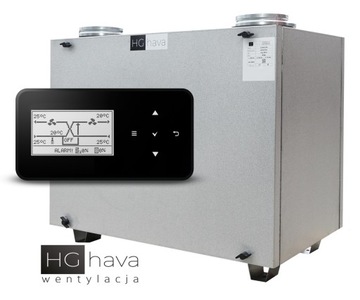

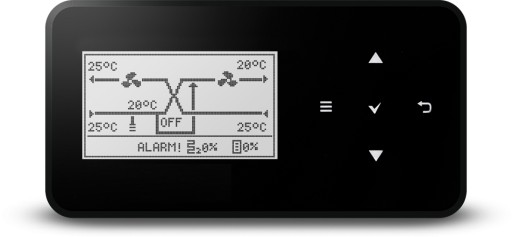

Centrale wyposażone w wielofunkcyjna automatykę (polski producent) oraz nowoczesny i Intuicyjny panel z wyświetlaczem

Wybrane właściwości sterownika:

• regulacja temperatury
• sterowanie ogrzewaniem,
• sterowanie wentylacją,
• tygodniowy harmonogram pracy,
• oddzielny harmonogram nadni świąteczne,
• wyświetlanie przebiegów temperatury pokojowej.
• Tryby pracy: kominek, party, wietrzenie

• Wersja podstawowa zawiera:

- wentylatory EC

- wymiennik przeciwprądowy

- sterownik z wyświetlaczem LCD MINI

(m. in. tryb kominek, party)

- filtry nawiew F7/wywiew G4

- automatyczny by-pas

• Opcje wyposażenia - dodatkowe (za opłatą):

- Modul Net Ethernet

- Czujnik wilgotości pomieszczeniowy

- Czujnik CO2

- Panel dotykowy KOLOR

- Filtr klasy F4

- Filtr klasy F7

- Nagrzewnica el. Wstępna PTC 1 kW zintegrowana z urządzeniem

- Nagrzewnica el. wtórna 1 kW zintegrowana z urządzeniem

UWAGA!

Wykonujemy również profesjonalne projekty wentylacji mechanicznej - rekuperacji.

Tylko precyzyjny i profesjonalny dobór niezbędnych elementów wentylacyjnych jest w stanie zapewnić pełną satysfakcję z wydajności oraz cichej pracy systemu.

Zapraszamy również instalatorów oraz deweloperów do stałej współpracy.
