230VAC Inverter Interface, 2 Kan, v2.1 W1+бесплатно!

Aukcja dotyczy 1szt. fabrycznie nowego, kompletnie zmontowanego 2-kanałowego interfejsu falowników w wersji UII V2.1 W1 (230VAC).

Na naszej aukcji przedstawiamy Państwu profesjonalny interfejs służący do sterowania falowników. Został on zaprojektowany w celu dostosowania parametrów wejść falowników do wymagań sterowania. Może on być także zastosowany jako przekaźnik z izolacją galwaniczną w dowolnych urządzeniach.

Większość tanich, prostych falowników posiada możliwość sterowania “masą” lub “zasilaniem” (tzn. aby wymusić stan aktywny na wejściu takiego urządzenia, należy zewrzeć wejście do masy, bądź zasilania udostępnionego na osobnych zaciskach inwertera). Gdyby jednak falownik z taką ograniczoną możliwością sterowania musiał być zasterowany potencjałowo np. z wyjść sterownika PLC lub innego obwodu o napięciu sieci 230VAC, nieodzownym staje się zastosowanie interfejsu, który pośredniczyłby pomiędzy potencjałem sterowania a napięciem falownika i odpowiednio je separował, jednocześnie przenosząc impulsy sterowania.

W opisanym wyżej przypadku doskonale sprawdza się nasz interfejs UII, który na tej aukcji występuje w wykonaniu "W1" na napięcie sterujące sieci 230VAC (na innych naszych aukcjach jest możliwość zakupu interfejsu w innych wersjach napięciowych, np. 24VDC).

Wykonanie UII oznaczone jako “W1” umożliwia niezależne sterowanie dwóch zacisków falownika, wprost napięciem sieci jednofazowej 230VAC albo też napięciem stałym w zakresie od 110VDC do 320VDC.

Podłączenie

Na rysunku powyżej przedstawiono podstawowy sposób podłączenia interfejsu, gdzie jest on zastosowany do sterowania napięciem przemiennym 230VAC dwoma niezależnymi kanałami (zaciski falownika oznaczone jako: "FWD" - kierunek obrotów do przodu oraz "S1" - wejście uniwersalne do oprogramowania w falowniku).

Działanie interfejsu polega na podaniu napięcia z obwodów sterowania 230VAC maszyny, na pary zacisków wejściowych każdego z dwóch kanałów, które oznaczone są na płytce jako L1 i N1 oraz L2 i N2, w wyniku czego następuje zasterowanie podłączonego do par wyjść oznaczonych jako C1 i NO1 oraz C2 i NO2, odpowiedniego sygnału sterowania falownika, jak to widać na powyższym schemacie. Wyjścia C1 i NO1 (C2 i NO2) są równoważne stykom typu NO (normalnie otwarty), jak w tradycyjnym przekaźniku lub styczniku elektromechanicznym. Sterowanie odbywa się w taki sposób, że w stanie beznapięciowym wejść L1 i N1 (L2 i N2) brak przepływu prądu pomiędzy C1 i NO1 (C2 i NO2), zaś podanie napięcia 230VAC na wejścia L1 i N1 (L2 i N2) powoduje "zwarcie" pomiędzy wyjściami interfejsu, co sygnalizują odpowiednie diody LED1 (LED2).

UWAGA! Na płytce interfejsu oraz jego zaciskach może panować napięcie niebezpieczne dla życia. Podłączanie oraz wszelkie manipulacje należy wykonywać przy odłączonym napięciu wejściowym.

Cechy użytkowe

• Zaciski wyjściowe interfejsu należy łączyć z zaciskami sterującymi w falowniku przy pomocy przewodów niskoprądowych.
• Stan aktywny każdego z kanałów interfejsu sygnalizuje oświecona dioda LED w kolorze czerwonym, oznaczona odpowiednio LED1 i LED2.
• Poprzez zwieranie pól lutowniczych oznaczonych na płytce jako "JP1" i "JP2", można spowodować połączenia zacisków, tak aby zminimalizować konieczność dublowania przewodów,  odpowiednio: N1 z N2 po stronie wejść, oraz mas C1 z C2 po stronie wyjść. Na schemacie podłączenia powyżej pokazano sytuację, w której obydwie zworki JP1 i JP2 są rozłączone i kanały sterowania są całkowicie odseparowane.

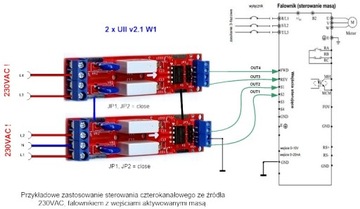

• Interfejsy można łączyć ze sobą w prosty sposób, aby powiększyć ilość dostępnych kanałów sterowania. Połączenie takie możliwe jest poprzez zlutowanie cyną specjalnych padów znajdujących się na obrzeżach płytki. Na zdjęciu poniżej przedstawiono sytuację, w której zrealizowane jest sterowanie czterokanałowe ze wspólnymi podłączeniami sygnału wejściowego N oraz mas wyjściowych C.
• Płytkę interfejsu wraz z dołączonymi przewodami można umieścić w obudowie uniwersalnej na szynę DIN (np. Z102J PS firmy Kradex) lub w dowolnej obudowie albo szafce elektroinstalacyjnej przystosowanej do montażu urządzeń elektrycznych automatyki przemysłowej.
• Interfejsy zostały zaprojektowane przez profesjonalny serwis urządzeń elektronicznych i wykonane przez firmę zajmująca się produkcją płytek drukowanych PCB. Każdy z interfejsów przed wysyłką do klienta został sprawdzony w układzie testowym, gwarantujemy więc jego poprawne funkcjonowanie.

.

Gwarantujemy wysoką jakość naszego produktu potwierdzoną montażem interfejsów w warunkach przemysłowych.

Zdjęcia prezentowane na aukcji przedstawiają dokładnie taki sam przedmiot, jaki Państwo zakupicie.

Dane techniczne.

1. Ilość kanałów na jednej płytce: 2
2. Dopuszczalne napięcie wejściowe: 230VAC, albo 110VDC – 320VDC
3. Rodzaj styków po stronie wtórnej: NO (normalnie otwarte)
4. Element przełączający: półprzewodnikowy z optoizolacją
5. Maksymalna częstotliwość pracy interfejsu: 500Hz
6. Maksymalne napięcie przełączania: 60VDC
7. Maksymalny prąd przełączania: 350mA
8. Zabezpieczenie przeciwprzepięciowe: TAK
9. Sygnalizacja zadziałania: diody świecące LED1 i LED2
10. Wymiary płytki: 82mm x 22mm x 17mm (dłg x szer x wys)

Informacje dotyczące wszystkich wersji interfejsów UII są dostępne na naszych stronach: https://automel.pl/interfejs-uii/

UWAGA PROMOCJA !

Do każdego zakupionego na tej aukcji interfejsu dodajemy GRATIS uniwersalną obudowę w wersji "miniBox", która pozwala na montaż na szynie DIN pojedynczego modułu UII.

Zapraszamy do skorzystania z naszej oferty.
