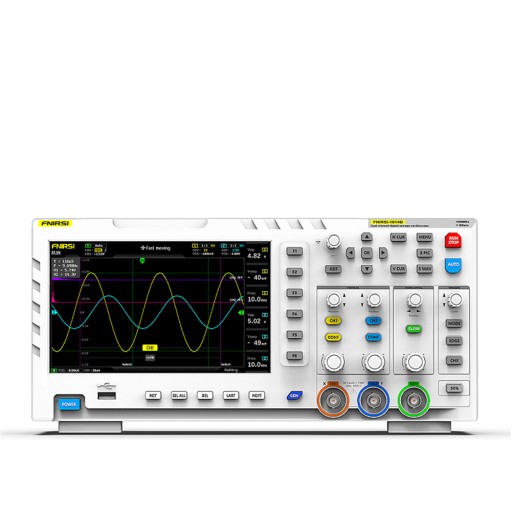

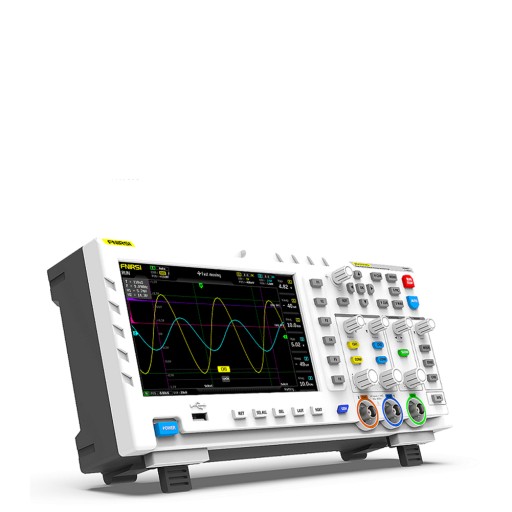

Осциллограф с экраном 7 дюймов FNIRSI1014D, 2 канала, 100 МГц*2

FNIRSI-1014D to dwa w jednym oscyloskop i generator sygnału, częstotliwość próbkowania w czasie rzeczywistym wynosi 1GSa / si przepustowość ana-log 100 MHz * 2, z 7-calowym wyświetlaczem TFT LCD, wbudowaną ochroną przed wysokim napięciem moduł może tolerować ciągłe napięcie do 400V, bez obawy o wypadek spalenia oscyloskopu spowodowany nie poruszaniem się sondy na 10x bieg, wbudowany generator sygnału funkcji DDS i wyjściowe wyjście przerywające (@ 2.5vpp), krok wszystkich częstotliwości sygnału wynosi 1 Hz, obsługuje 14 rodzajów standardowych sygnałów funkcyjnych i konfigurowalny sygnał przerywany, przerywanie Urządzenie wyjściowe przechwytuje część lub całość złożonych sygnałów mierzonych przez oscyloskop jako sygnał wyjściowy generatora sygnału, który może przechowywać do 1000 niestandardowych sygnały odcięcia. Chodź i spróbuj, nie zawiedzie Cię.

Funkcje:

Wbudowany generator sygnału DDS, obsługuje 12 rodzajów sygnału funkcyjnego.

Funkcja przechwytywania sygnału wyjściowego, która może przechowywać do 1000 sygnałów przechwytywania.

Ukierunkowany wysoki inteligentny algorytm dekodowania, żywotność enkodera jest nieskończona, a inteligentna funkcja zapobiegająca spalaniu, 1X może wytrzymać napięcie wytrzymywane do 400 V.

Przy przepustowości analogowej 100 MHz * 2 i częstotliwości próbkowania przy 1GSa / s （1X = 5 MHz, 10X = 100 MHz).

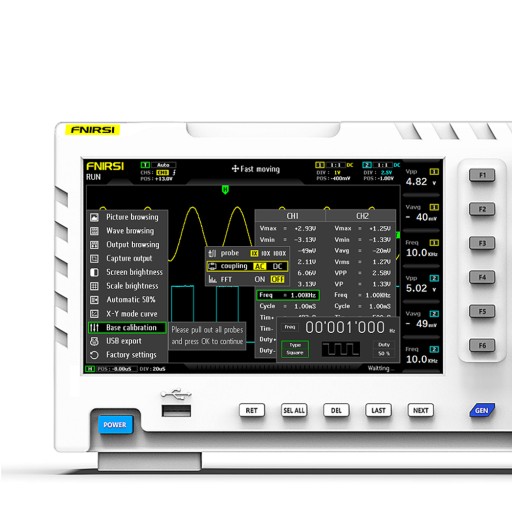

W pełni dopasowany 7-calowy kolorowy wyświetlacz TFT LCD o rozdzielczości 800 * 480 z jasnymi kolorami i wysokim kontrastem.

Wysoki zakres napięcia pomiarowego: 1X może mierzyć 0 ~ 40 V, 10X może mierzyć 0 ~ 400 V.

Pomiar do 12 parametrów ： VPP ， VP ， Vmax ， Vmin ， Vavg ， Vrms ， Częste ， Praca + ， Praca- ， Czas + ， Czas- ， Okres.

Funkcja pomiaru kursora: wygodnie jest ręcznie mierzyć okres, częstotliwość i napięcie.

Pełna funkcja wyzwalania (pojedynczy, normalny, automatyczny) iw dowolnym momencie wyświetlanie przebiegu (funkcja pauzy) jest zamrożone.

Wyposażony w wysokowydajną funkcję AUTO za jednym przyciskiem oraz zapisywanie przebiegów za pomocą jednego przycisku i funkcję zrzutu ekranu.

Wbudowana przestrzeń dyskowa 1 GB, może przechowywać do 1000 zrzutów ekranu + 1000 zestawów danych przebiegu.

Potężny menedżer obrazów przebiegów obsługuje przeglądanie miniatur, przeglądanie, szczegółowe przeglądanie, przewracanie stron, usuwanie i powiększanie, pomniejszanie, przesuwanie itp.

Wyposażony w interfejs USB, który można podłączyć do komputera, aby udostępniać zrzuty ekranu komputerowi, co jest wygodne do analizy wtórnej.

Funkcja graficznego wyświetlania figur Lissajous może być używana do określania amplitudy, częstotliwości i kontrastu fazowego dwóch grup sygnałów.

Funkcja wyświetlania FFT, może analizować charakterystykę widmową sygnału, technologię kompresji pamięci, ekran odświeżania fali nie migocze.

Dzięki funkcji regulacji jasności ekranu i funkcji regulacji jasności tła gr-id, również łatwa do przenoszenia.

Specyfikacje:

Materiał: ABS

Szerokość pasma analogowego: 100 MHz * 2

Liczba kanałów: 2 kanały

Maksymalna częstotliwość próbkowania w czasie rzeczywistym: 1GSa / s

Czułość pionowa: 50 mV / dz ~ 500 V / dz

Poziomy zakres podstawy czasu: 50S / dz. ~ 10nS / dz

Maksymalne napięcie testowe: 40 V (sonda 1X), 400 V (sonda 10X)

Głębokość przechowywania: 240 Kbit

Rezystancja wejściowa: 1MΩ

Precyzja ADC: 8 bitów

Tryb sprzężenia: AC / prąd stały

Tryb wyzwalania: pojedynczy, normalny, automatyczny

Krawędź wyzwalania: Krawędź wznosząca / Krawędź opadająca

Zewnętrzne napięcie wyzwalania 0 ~ 40 V.

Porty rozszerzeń: eksport obrazu USB

Rozmiar opakowania: 340 * 140 * 70 mm / 13,4 * 5,5 * 2,8 cala

Waga opakowania: 1949g / 4,3lb

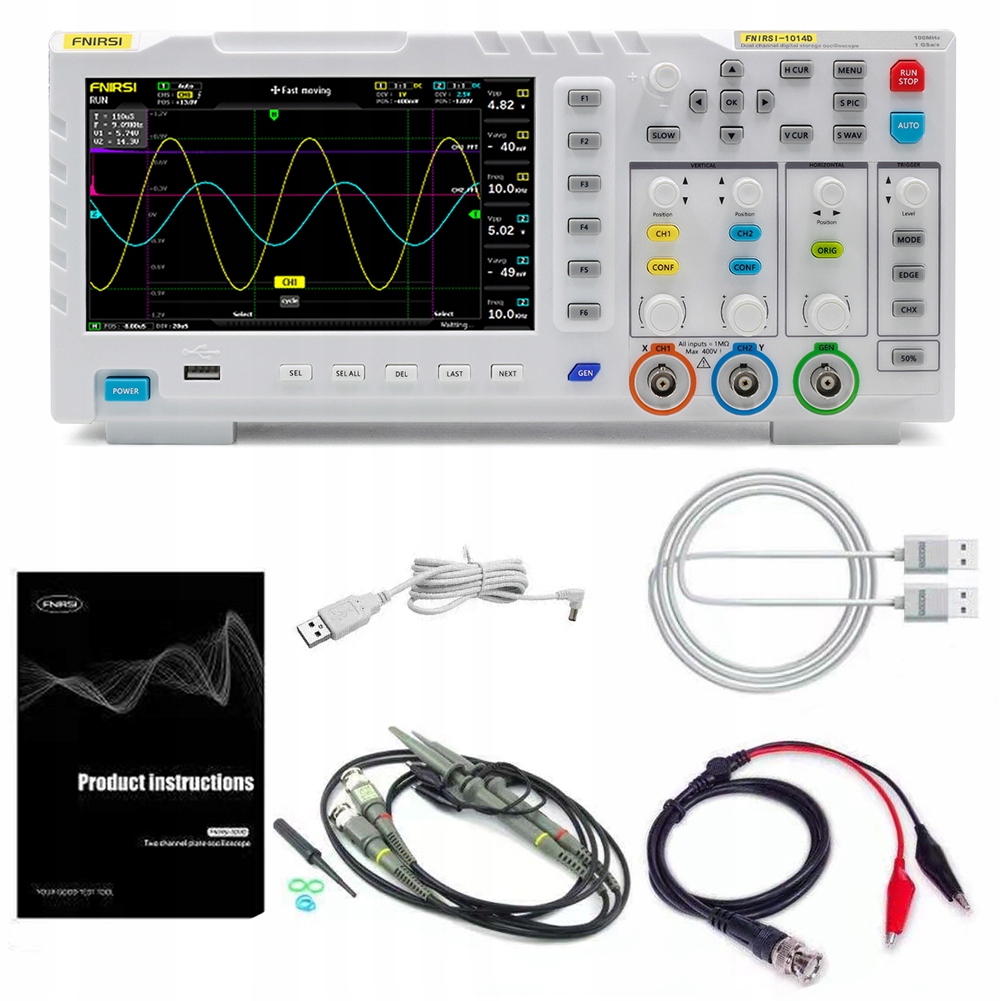

Lista rzeczy do spakowania:

1 * Host oscyloskopu FNIRSI-1014D

2 * pasująca sonda 100 MHz (1X i 10X）

1 * klips

1 * linia danych USB

1 * instrukcja obsługi w języku angielskim
