ГИДРАВЛИЧЕСКИЙ РАЗДЕЛИТЕЛЬ, 1 СЕКЦИЯ, 40 Л, ПЛАВАЮЩИЙ

ROZDZIELACZ HYDRAULICZNY 1 SEKCYJNY P40 Z SEKCJĄ PŁYWAJĄCĄ

Zamiennik do: P40K16GKZ1

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak:  maszyny rolnicze, ciągniki, opryskiwacze, tury, cyklopy, ładowacze HDS,  maszyny budowlane, ładowarki, koparki, zamiatarki, maszyny przemysłowe i  do innych urządzeń sterowanych hydraulicznie.

Sekcja pływająca inaczej wolny spływ, wykorzystywana m. in. do pługów śnieżnych lub w ładowaczach czołowych TUR. Powoduje swobodny ruch tłoczyska w cylindrach hydraulicznych. Zabezpiecza przed uszkodzeniem elementy które mają bezpośredni kontakt z podłożem np. lemiesz pługa.

Dane techniczne:

Zalecany przepływ oleju układzie: 0 - 40 l/min.

Przykładowe sterowanie: siłownikiem 2-stronnego działania.

Możliwość podłączenia szeregowego do istniejącego układu (wymagana tuleja ciśnieniowa).

Sterowanie:

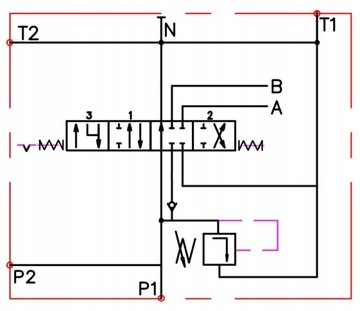

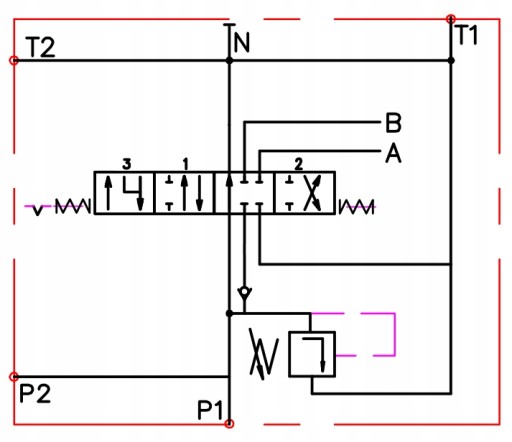

Dźwignia czteropozycyjna (1 - 0 - 2 - 3), trzy pozycje (1 - 0 - 2) na sprężynie (dźwignia sama wraca do pionu), pozycja (3) pływająca na zatrzasku (dźwignia zatrzymuje się w pozycji pływającej):

• Pozycja 0 neutralna (dźwignia ustawiona w pionie) tłoczysko siłownika stoi - olej idzie na przelew.
• Pozycja 1 robocza (dźwignia ustawiona w pozycji ukośnej do przodu) tłoczysko siłownika wysuwa się.
• Pozycja 2 robocza (dźwignia ustawiona w pozycji ukośnej do tyłu) tłoczysko siłownika chowa się.
• Pozycja 3 pływająca z zatrzaskiem (dźwignia ustawiona w pozycji maksymalnie do przodu) tłoczysko siłownika pracuje luźno, wysuwa się i chowa swobodnie pod wpływem działających sił.

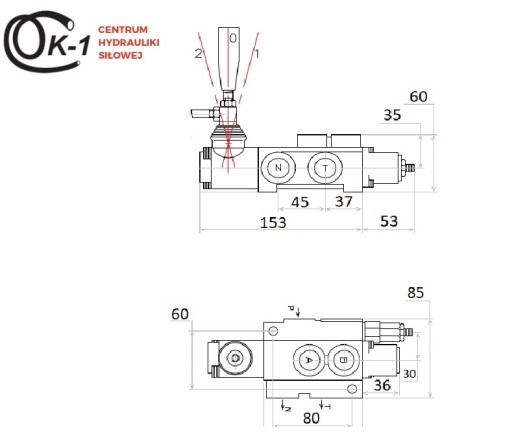

Podłączenie:

Zasilanie z pompy (P): gwint wewnętrzny BSP 1/2''

Powrót do zbiornika (T): gwint wewnętrzny BSP 1/2''

Wyjście na sekcje (A, B): gwint wewnętrzny BSP 3/8''

odłączenie szeregowe (N): gwint wewnętrzny BSP 1/2"

Zakres ciśnień:

Maksymalne ciśnienie na zasilaniu: 250Bar

Maksymalne ciśnienie na powrocie: 50Bar

Maksymalne ciśnienie na sekcjach: 300Bar

Zawór przelewowy ustawiony fabrycznie na 175Bar

Możliwość samodzielnej regulacji, pełny obrót zmiana o 30Bar.

Bardzo dużo kombinacji ustawienia dźwigni - przykłady
