Czujnik czadu MQ-7 - tlenku węgla CO z komparatorem

Opis

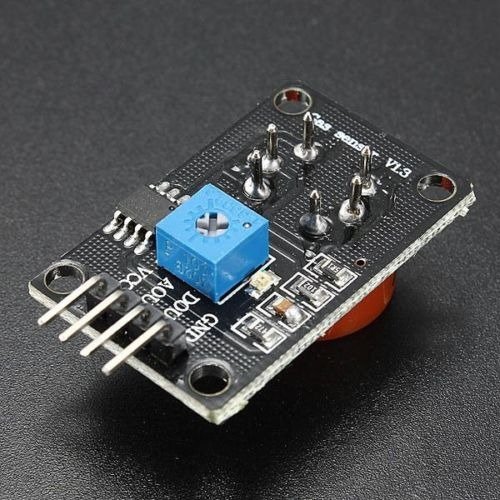

Moduł czujnika czadu - tlenku wegla CO w powietrzu z komparatorem, Posiada wyjście cyfrowe oraz analogowe, co czyni go kompatybilnym z większością modułów uruchomieniowych w tym Arduino.

 Cechy produktu

• Czujnik wykrywa stężenie czadu w powietrzu, wynik można uzyskać z pomiaru napięcia na wyjściu analogowym
• Moduł czujnika posiada wyjście cyfrowe oraz analogowe, co czyni go kompatybilnym z większością modułów uruchomieniowych w tym Raspberry Pi i Arduino.
• Dzięki zastosowaniu komparatora LM393, moduł ma wyjście binarne (D0) na którym jest poziom niski lub wysoki.
• Moduł posiada potencjometr do regulacji czułości oraz diody LED sygnalizujące zasilanie i stan czujnika.
• Moduł posiada wyjście: analogowe oraz cyfrowe
• Zasilanie: 5V
• Pobór prądu max 150mA
• Zakres pomiarowy do 10 000 ppm
• Temperatura pracy: od -20 do 50 °C
• Złącze: goldpin, rozstaw 2.54mm
• Wymiary:: 35 x 22 mm

 Opis działania

• Wyjście cyfrowe D0

• Za pomocą umieszczonego na odwrocie płytki potencjometru ustawiany jest próg, po którego przekroczeniu wyjście D0 przechodzi ze stanu wysokiego w stan niski.
• Wyprowadzenie D0 można połączyć bezpośrednio z mikrokontrolerem bądź zestawem uruchomieniowym w tym Arduino lub np. z modułem buzzera, który będzie sygnalizował zbyt niski bądź wysoki poziomie niepożądanych gazów w powietrzu

• Wyjście analogowe A0

• Czujnik posiada także wyjście analogowe A0, które należy podłączyć do wyprowadzenia przetwornika A/C (wejścia analogowego w Arduino).
• Pozwoli to mierząc proporcjonalny sygnał napięciowy, dokładniej określić stężenie.

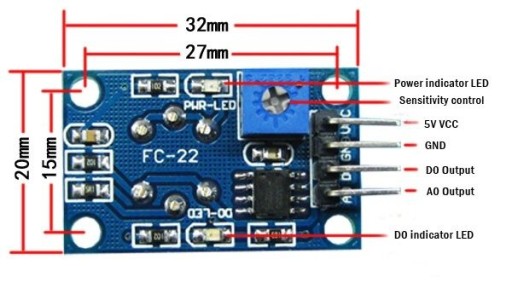

Wyprowadzenia:

• cyfrowe (binarne D0),
• analogowe (A0)
• zasilanie Vcc (+3.3-5V)
• GND (masa 0V)
