Инверторный интерфейс 12В/24В, 2 канала, V3.0 W3+ БЕСПЛАТНО!

Aukcja dotyczy 1szt. fabrycznie nowego, kompletnie zmontowanego 2-kanałowego interfejsu falowników w wersji UII V3.0 W3 (24VDC).

Na naszej aukcji przedstawiamy Państwu profesjonalny interfejs służący do sterowania falowników. Został on zaprojektowany w celu dostosowania parametrów wejść falowników do wymagań sterowania. Może on być także zastosowany jako przekaźnik z izolacją galwaniczną w dowolnych urządzeniach.

Większość tanich, prostych falowników posiada możliwość sterowania “masą” lub “zasilaniem” (tzn. aby wymusić stan aktywny na wejściu takiego urządzenia, należy zewrzeć wejście do masy, bądź zasilania udostępnionego na osobnych zaciskach inwertera). Gdyby jednak falownik z taką ograniczoną możliwością sterowania musiał być zasterowany potencjałowo np. z wyjść sterownika PLC lub innego obwodu o napięciu stałym lub przemiennym 12V albo 24V, nieodzownym staje się zastosowanie interfejsu, który pośredniczyłby pomiędzy potencjałem sterowania a napięciem falownika i odpowiednio je separował, jednocześnie przenosząc impulsy sterowania.

W opisanym wyżej przypadku doskonale sprawdza się nasz interfejs UII, który na tej aukcji występuje w wykonaniu "W3".

Interfejs w tym wykonaniu można sterować niezależnie dwoma kanałami napięciem:

• od 12VDC do 30VDC (nominalnie 24VDC),
• od 10VAC do 24VAC

Na innych naszych aukcjach jest możliwość zakupu interfejsu w innych wersjach napięciowych, np. 230VAC.

Podłączenie

Na rysunku powyżej przedstawiono uproszczony sposób podłączenia interfejsu, gdzie jest on zastosowany do sterowania napięciem stałym 24VDC dwoma niezależnymi kanałami (zaciski falownika oznaczone jako: "FWD" - kierunek obrotów do przodu oraz "S1" - wejście uniwersalne do oprogramowania w falowniku).

Działanie interfejsu polega na podaniu napięcia z obwodów sterowania 24VDC maszyny, na pary zacisków wejściowych każdego z dwóch kanałów, które oznaczone są na płytce jako L1 i N1 oraz L2 i N2, w wyniku czego następuje zasterowanie podłączonego do par wyjść oznaczonych jako C1 i NO1 oraz C2 i NO2, odpowiedniego sygnału sterowania falownika, jak to widać na powyższym schemacie. Wyjścia C1 i NO1 (C2 i NO2) są równoważne stykom typu NO (normalnie otwarty), jak w tradycyjnym przekaźniku lub styczniku elektromechanicznym. Sterowanie odbywa się w taki sposób, że w stanie beznapięciowym wejść L1 i N1 (L2 i N2) brak przepływu prądu pomiędzy C1 i NO1 (C2 i NO2), zaś podanie w tym przypadku napięcia 24VDC na wejścia L1 i N1 (L2 i N2) powoduje "zwarcie" pomiędzy wyjściami interfejsu, co sygnalizują odpowiednie diody LED1 (LED2).

Cechy użytkowe

• Zaciski wyjściowe interfejsu należy łączyć z zaciskami sterującymi w falowniku przy pomocy przewodów niskoprądowych.
• Stan aktywny każdego z kanałów interfejsu sygnalizuje oświecona dioda LED w kolorze czerwonym, oznaczona odpowiednio LED1 i LED2.
• W przypadku sterowania interfejsu napięciem stałym, jego biegunowość nie ma znaczenia.
• Poprzez zwieranie pól lutowniczych oznaczonych na płytce jako "J1" i "J2", można spowodować połączenia zacisków, tak aby zminimalizować konieczność dublowania przewodów,  odpowiednio: N1 z N2 po stronie wejść, oraz mas C1 z C2 po stronie wyjść. Na schemacie podłączenia powyżej pokazano sytuację, w której obydwie zworki J1 i J2 są złączone, co powoduje scalenie mas wejściowych N1 i N2 do wspólnej masy GND oraz mas wyjściowych.
• Interfejsy można łączyć ze sobą w prosty sposób, aby powiększyć ilość dostępnych kanałów sterowania. Połączenie takie możliwe jest poprzez zlutowanie cyną specjalnych padów znajdujących się na obrzeżach płytki.
• Płytkę interfejsu wraz z dołączonymi przewodami można umieścić w obudowie uniwersalnej na szynę DIN (np. Z102J PS firmy Kradex) lub w dowolnej obudowie albo szafce elektroinstalacyjnej przystosowanej do montażu urządzeń elektrycznych automatyki przemysłowej.
• Interfejsy zostały zaprojektowane przez profesjonalny serwis urządzeń elektronicznych i wykonane przez firmę zajmująca się produkcją płytek drukowanych PCB. Każdy z interfejsów przed wysyłką do klienta został sprawdzony w układzie testowym, gwarantujemy więc jego poprawne funkcjonowanie.

.

Gwarantujemy wysoką jakość naszego produktu potwierdzoną montażem interfejsów w warunkach przemysłowych.

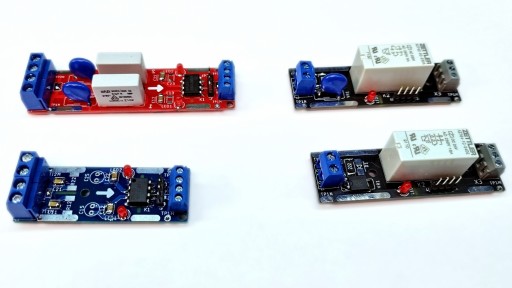

Zdjęcia prezentowane na aukcji przedstawiają dokładnie taki sam przedmiot, jaki Państwo zakupicie.

Dane techniczne.

1. Ilość kanałów na jednej płytce: 2
2. Dopuszczalne napięcie wejściowe: 12VDC - 30VDC, lub 10VAC – 24VAC
3. Rodzaj styków po stronie wtórnej: NO (normalnie otwarte)
4. Element przełączający: półprzewodnikowy z optoizolacją
5. Maksymalna częstotliwość pracy interfejsu: 500Hz
6. Maksymalne napięcie przełączania: 60VDC
7. Maksymalny prąd przełączania: 350mA
8. Sygnalizacja zadziałania: diody świecące LED1 i LED2
9. Wymiary płytki: 59mm x 22mm x 15mm (dłg x szer x wys)

Informacje dotyczące wszystkich wersji interfejsów UII są dostępne na naszych stronach: https://automel.pl/interfejs-uii/

UWAGA PROMOCJA !

Do każdego zakupionego na tej aukcji interfejsu dodajemy GRATIS uniwersalną obudowę w wersji "miniBox", która pozwala na montaż na szynie DIN pojedynczego modułu UII.

Zapraszamy do skorzystania z naszej oferty.
