Zawór RTL do ogrzewania podłogowego, NO: RTL-BOX-6

Kasetowy regulator temperatury do ogrzewania podłogowego - grzejnikowego montowany w estetycznej skrzynce z frontem plastikowym. Zestaw składa się z głowicy RTL, odpowietrznika i rotametru do wyregulowania przepływu. Zestaw montowany jest na powrocie pętli ogrzewania podłogowego. Zakres regulacji głowicy zapewnia właściwą temperaturę czynnika grzewczego podczas przepływu przez pętlę.

Pod "1" uchwytu montażowe do ściany i gk

Dane techniczne:

• Przyłącze: 3/4"
• Zakres nastawy: 10... 50°C
• Ciśnienie robocze: 10bar
• Kolor: biały-kremowy
• Wymiary:
• kaseta: 177x145mm głębokość: 62mm
• drzwiczki: 220x174mm
• Medium: woda
• Głowica z gwintem: M30x1,5

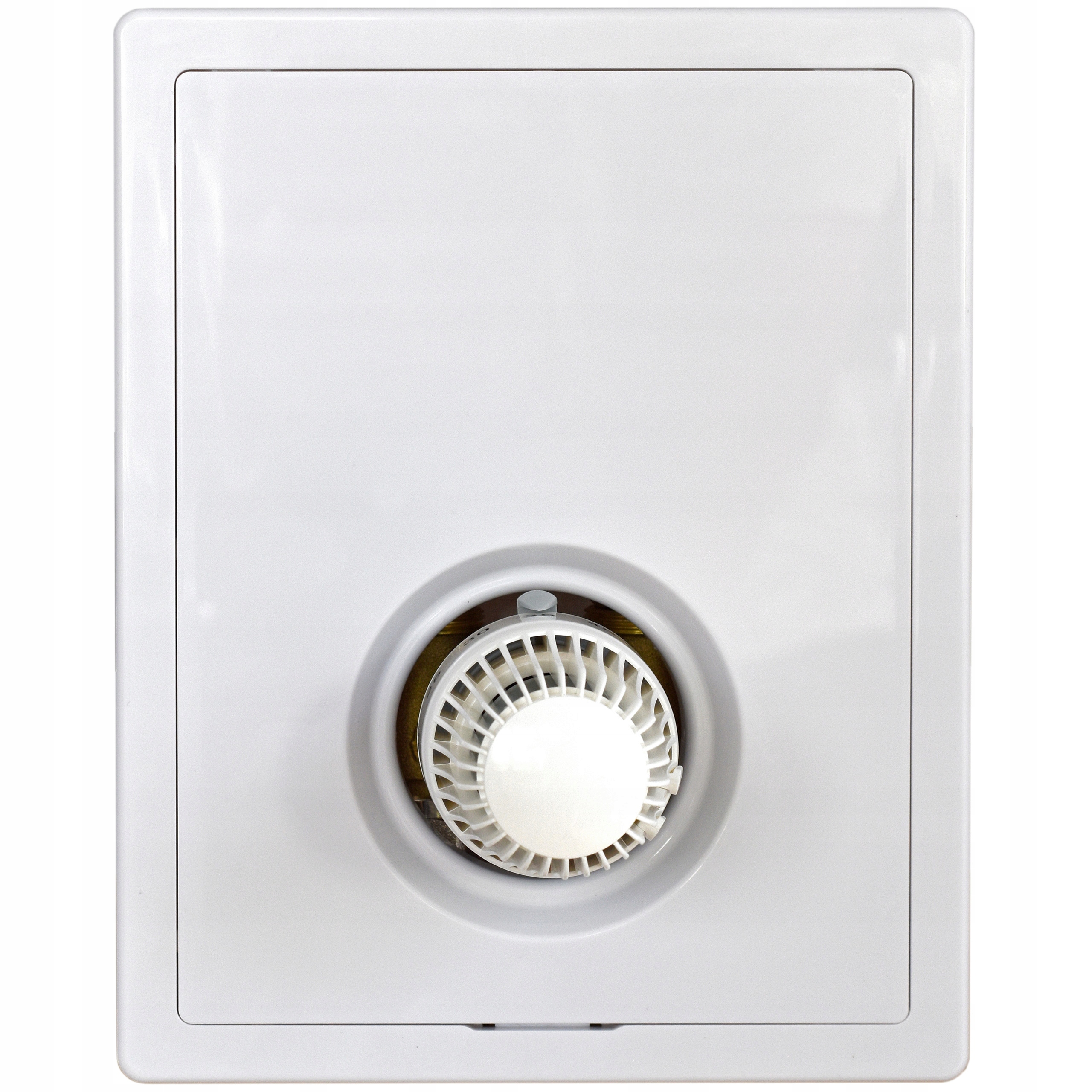

OPIS:

1. Maskownica kasety z zaworem

2. Zawór RTL

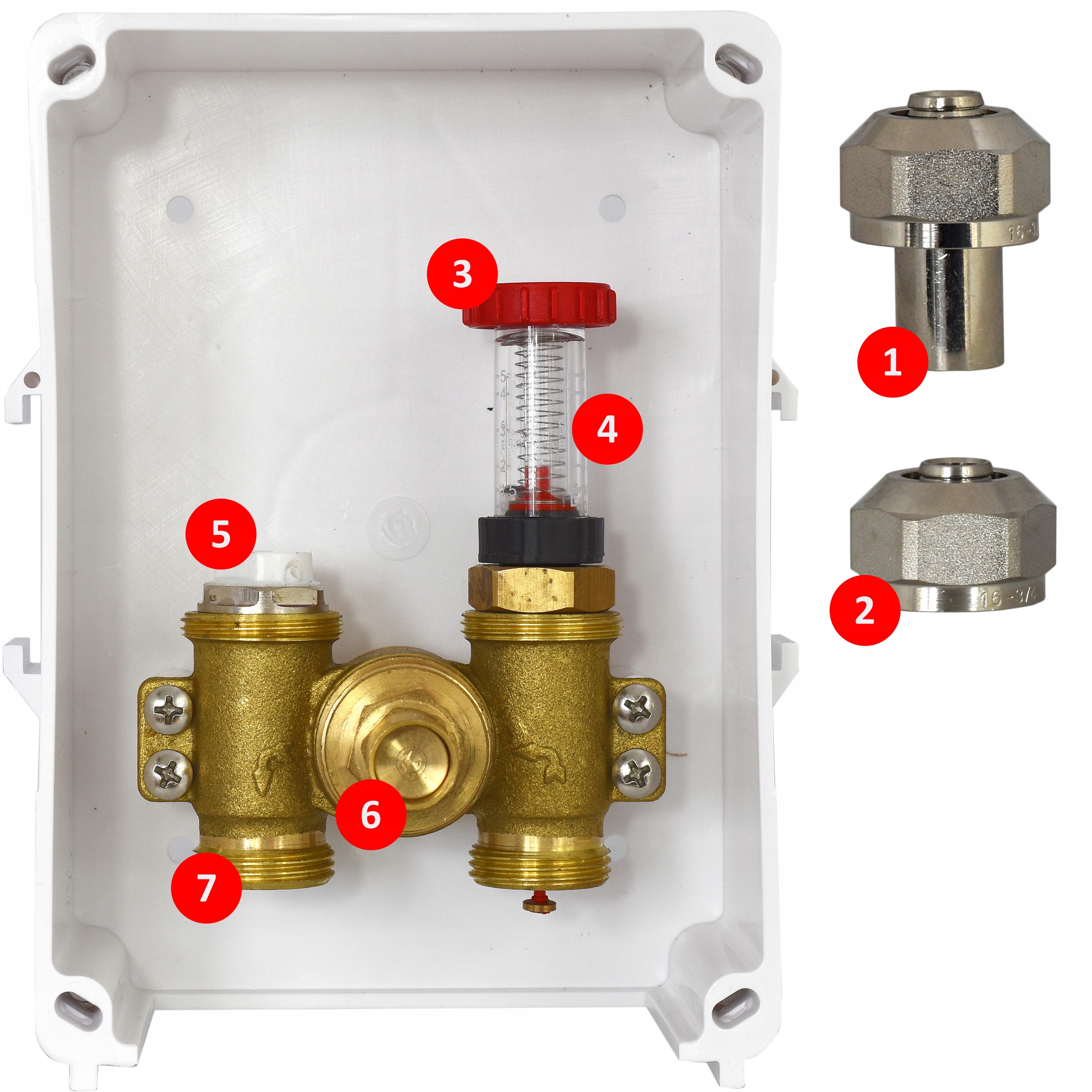

OPIS:

1. Złącze pex16 do rotametru

2. Złącze pex16

3. Klucz do regulacji przepływu rotametru

4. Rotametr do regulacji przepływu

5. Odpowietrznik

6. Zawór RTL

7. Króciec wylotowy.

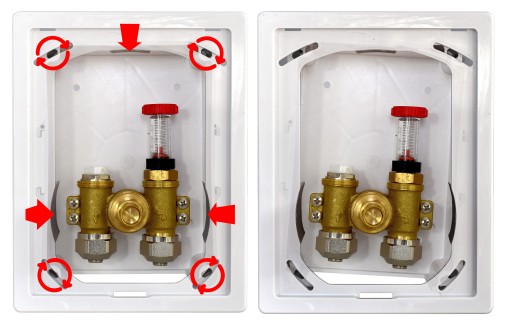

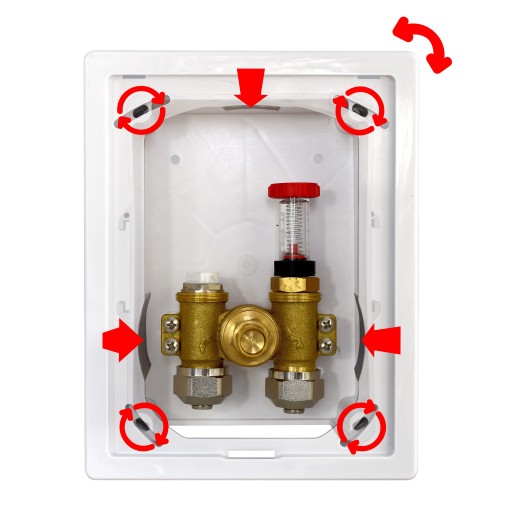

Pływające ramki pozwalające zamaskować nieprecyzyjny montaż.
