Interfejs falowników 230VAC, V4.0 W1 + PROMOCJA!

Aukcja dotyczy 1szt. fabrycznie nowego, kompletnie zmontowanego 1-kanałowego interfejsu falowników w wersji UII V4.0 W1 (230VAC).

Na naszej aukcji przedstawiamy Państwu profesjonalny interfejs służący do sterowania falowników. Został on zaprojektowany w celu dostosowania parametrów wejść falowników do wymagań sterowania. Może on być także zastosowany jako przekaźnik z izolacją galwaniczną w dowolnych urządzeniach.

Większość tanich, prostych falowników posiada możliwość sterowania “masą” lub “zasilaniem” (tzn. aby wymusić stan aktywny na wejściu takiego urządzenia, należy zewrzeć wejście do masy, bądź zasilania udostępnionego na osobnych zaciskach inwertera). Gdyby jednak falownik z taką ograniczoną możliwością sterowania musiał być zasterowany potencjałowo np. z wyjść sterownika PLC lub innego obwodu o napięciu sieci 230VAC, nieodzownym staje się zastosowanie interfejsu, który pośredniczyłby pomiędzy potencjałem sterowania a napięciem falownika i odpowiednio je separował, jednocześnie przenosząc impulsy sterowania.

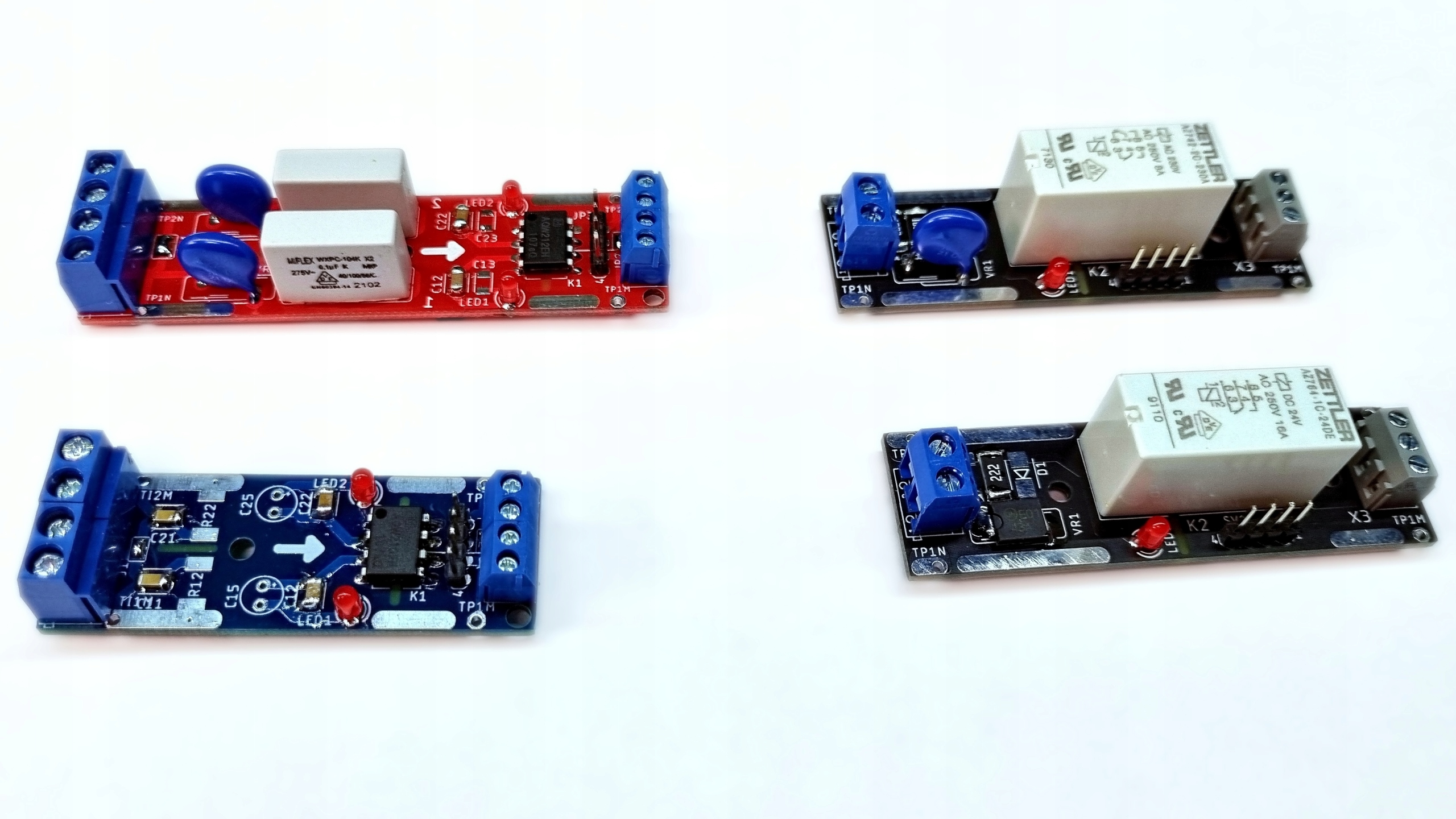

W opisanym wyżej przypadku doskonale sprawdza się nasz interfejs UII, który na tej aukcji występuje w wykonaniu "W1" na napięcie sterujące sieci 230VAC (na innych naszych aukcjach jest możliwość zakupu interfejsu w innych wersjach napięciowych, np. 24VDC).

Wykonanie UII oznaczone jako “W1” umożliwia sterowanie pojedynczym zaciskiem falownika, napięciem sieci jednofazowej 230VAC. Sterowanie możliwe jest "wprost" albo poprzez negację (podanie napięcia sieci na wejście interfejsu rozwiera normalnie zwarty obwód wyjścia bezpotencjałowego).

Podłączenie

Na rysunku powyżej przedstawiono podstawowy sposób podłączenia interfejsu, gdzie jest on zastosowany do sterowania napięciem przemiennym 230VAC (zaciski falownika oznaczone jako: "REV" - kierunek obrotów wstecz).

Działanie interfejsu polega na podaniu napięcia z obwodów sterowania 230VAC maszyny, na parę zacisków wejściowych, które oznaczone są na płytce jako L1 i N1, w wyniku czego następuje zasterowanie podłączonego do par wyjść oznaczonych jako COM i NO, sygnału sterowania falownika, jak to widać na powyższym schemacie. Wyjścia COM i NO reprezentują styki typu NO (normalnie otwarty), a podłączenie wyjść COM i NC jest równoznaczne z użyciem styku typu NC (normalnie zamknięty). Sterowanie odbywa się w taki sposób, że w stanie beznapięciowym wejść L1 i N1 brak przepływu prądu pomiędzy COM i NO (w tym czasie zwarty jest styk COM i NC), zaś podanie napięcia 230VAC na wejścia L1 i N1 powoduje zwarcie pomiędzy wyjściami COM i NO interfejsu (oraz rozwarcie styku COM i NC), co sygnalizuje zaświecenie się diody LED1.

UWAGA! Na płytce interfejsu oraz jego zaciskach może panować napięcie niebezpieczne dla życia. Podłączanie oraz wszelkie manipulacje należy wykonywać przy odłączonym napięciu wejściowym.

Cechy użytkowe

• Zaciski wyjściowe interfejsu należy łączyć z zaciskami sterującymi w falowniku przy pomocy przewodów niskoprądowych.
• Stan aktywny interfejsu sygnalizuje oświecona dioda LED w kolorze czerwonym, oznaczona jako LED1.

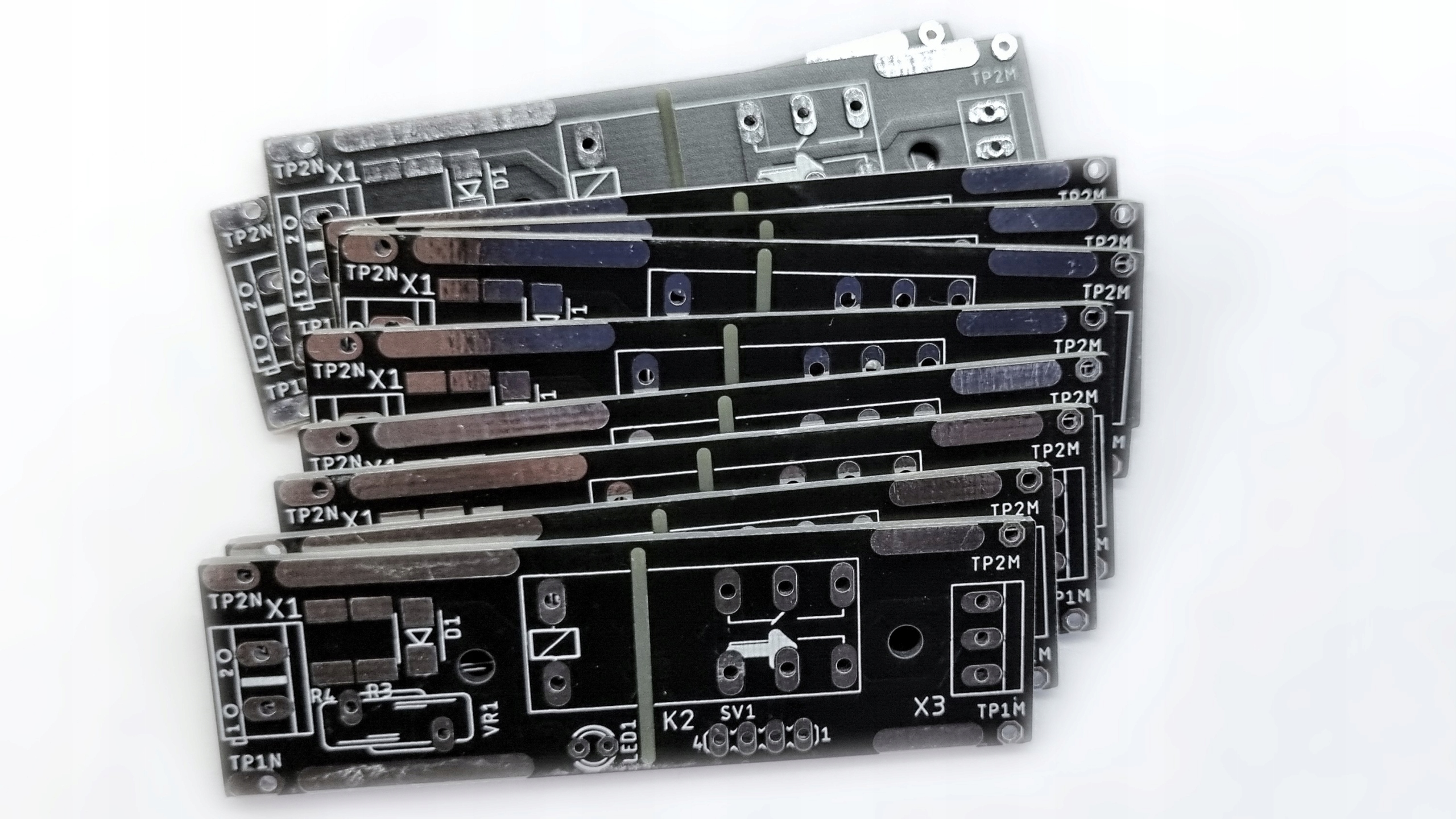

• Interfejsy można łączyć ze sobą w prosty sposób, aby powiększyć ilość dostępnych kanałów sterowania. Połączenie takie możliwe jest poprzez zlutowanie cyną specjalnych padów znajdujących się na obrzeżach płytki.
• W przypadku połączenia co najmniej dwóch interfejsów, można spowodować złączenie ich zacisków N1 po stronie wejściowej i COM po stronie wyjściowej, co zminimalizuje konieczność dublowania przewodów.
• Płytkę interfejsu wraz z dołączonymi przewodami można umieścić w obudowie uniwersalnej na szynę DIN (np. Z102J PS firmy Kradex) lub w dowolnej obudowie albo szafce elektroinstalacyjnej przystosowanej do montażu urządzeń elektrycznych automatyki przemysłowej.
• Interfejsy zostały zaprojektowane przez profesjonalny serwis urządzeń elektronicznych i wykonane przez firmę zajmująca się produkcją płytek drukowanych PCB. Każdy z interfejsów przed wysyłką do klienta został sprawdzony w układzie testowym, gwarantujemy więc jego poprawne funkcjonowanie.

.

Gwarantujemy wysoką jakość naszego produktu potwierdzoną montażem interfejsów w warunkach przemysłowych.

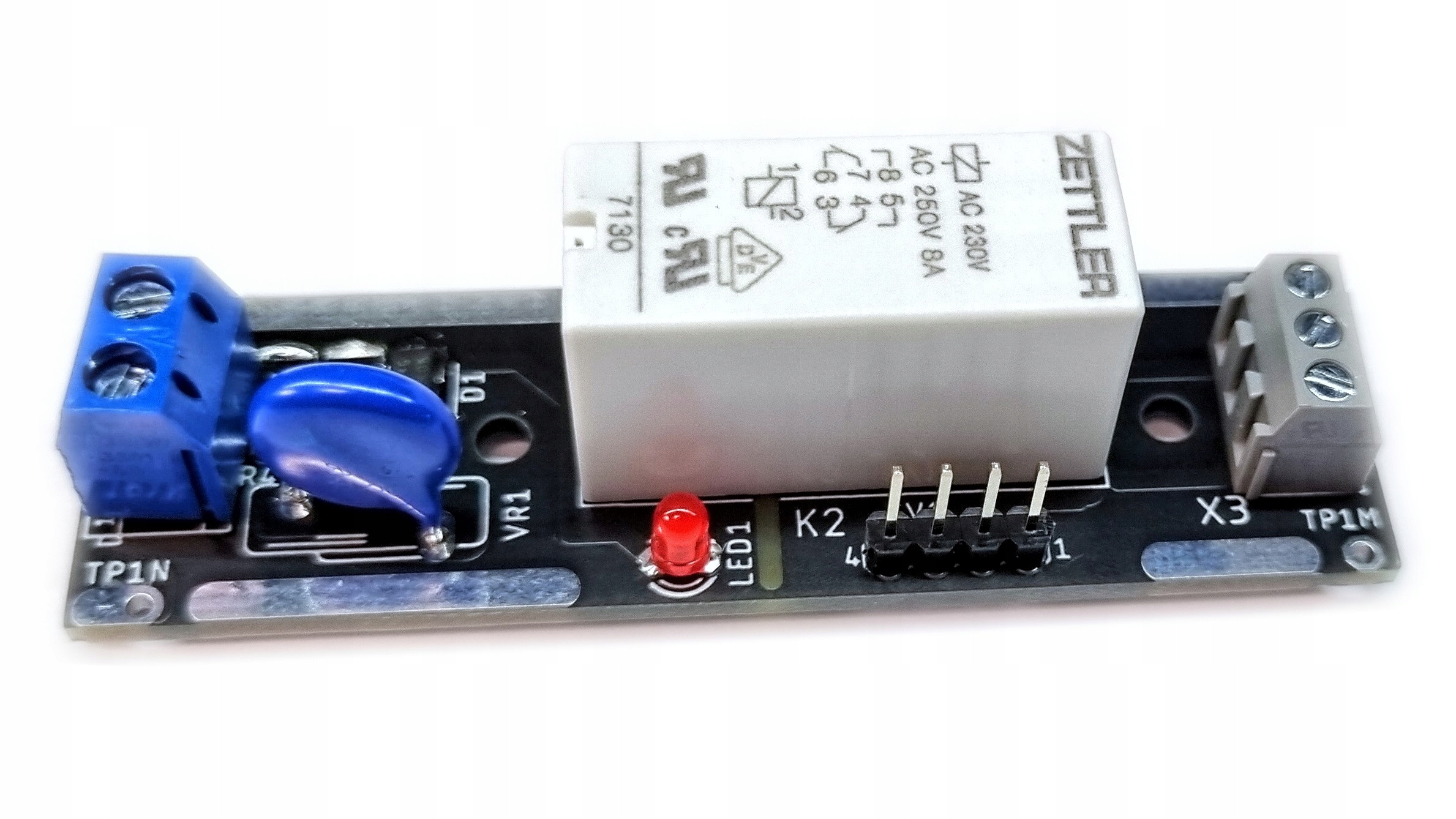

Zdjęcia prezentowane na aukcji przedstawiają dokładnie taki sam przedmiot, jaki Państwo zakupicie.

Dane techniczne.

1. Ilość kanałów na jednej płytce: 1
2. Nominalne napięcie wejściowe: 230VAC
3. Rodzaj styków po stronie wtórnej: NO (normalnie otwarte) i NC (normalnie zamknięte)
4. Element przełączający: elektromechaniczny
5. Maksymalna częstotliwość pracy interfejsu: 1Hz
6. Maksymalne napięcie przełączania: 230VAC
7. Maksymalny prąd przełączania: 10A
8. Zabezpieczenie przeciwprzepięciowe: TAK
9. Sygnalizacja zadziałania: dioda świecąca LED1
10. Wymiary płytki: 72mm x 22mm x 20mm (dłg x szer x wys)

Informacje dotyczące wszystkich wersji interfejsów UII są dostępne na naszych stronach: https://automel.pl/interfejs-uii/

UWAGA PROMOCJA !

Do każdego zakupionego na tej aukcji interfejsu dodajemy GRATIS uniwersalną obudowę w wersji "miniBox", która pozwala na montaż na szynie DIN pojedynczego modułu UII.

Zapraszamy do skorzystania z naszej oferty.
