4x УГЛОВЫЕ АНТЕНННЫЕ РАЗЪЕМЫ IEC ТЕЛЕВИЗИОННЫЕ РАЗЪЕМЫ Telmor WKW-506

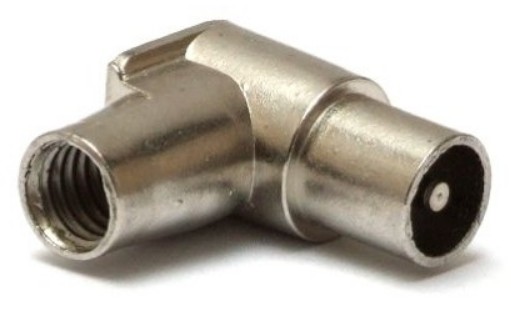

4 x Ekranowany wtyk antenowy współosiowy:  TELMOR WKW-506

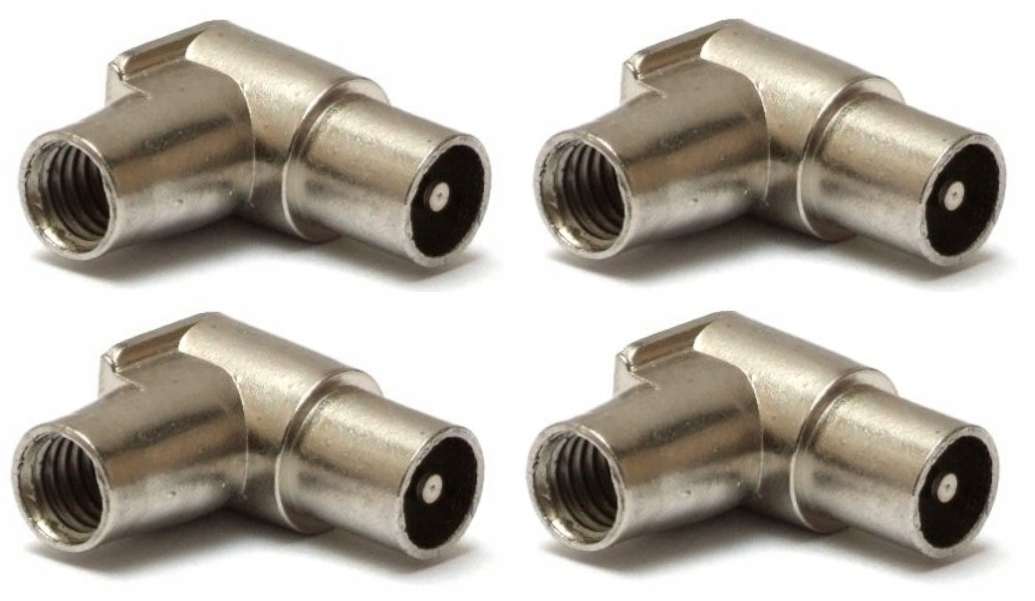

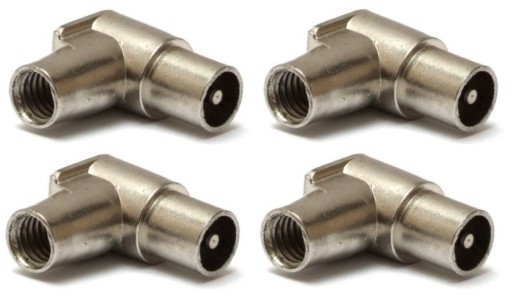

Na tej aukcji kupujecie państwo 4 sztuki wtyku TELMOR WKW-506

Cechy charakterystyczne:

• Profesjonalne złącze do sieci TV kablowej oraz zbiorowych i indywidualnych instalacji antenowych
• Standard "IEC" - wtyk "męski"
• Pasmo robocze do 1000MHz
• Odlewany korpus zapewniający skuteczne ekranowanie i wysoką odporność mechaniczną
• Mocowanie kabla metodą wkręcania – możliwość wielokrotnego użycia złącza
• Automatyczne połączenie żyły wewnętrznej – eliminacja lutowania
• Połączenie nie wymaga stosowania dodatkowego wtyku typu"F". Kabel koncentryczny mocujemy bezpośrednio w złącze WKW

Wtyki WKW i WKG przeznaczone są do rozłącznych, wielokrotnych połączeń współosiowych kabla w.cz. (RF) z urządzeniami elektronicznymi wyposażonymi w gniazda IEC np. gniazda abonenckie, odbiorniki telewizyjne, modulatory audio-video, itp. Korpus wtyku odlany jest ze stopów lekkich,co zapewnia dużą stabilność mechaniczną i bardzo dobre ekranowanie. W gwintowany otwór korpusu wkręca się przewód współosiowy z oplotem wywiniętym na jego zewnętrzny płaszcz. Poł czenie wtyku z żyłą wewnętrzną następuje automatycznie (mechanizm docisku), bez lutowania. Złącza wtykowe oferowane są w dwóch wykonaniach: WKW jako wtyk "IEC" – "męski" oraz WKG wtyk "IEC" – "żeński".

Sposób przygotowania kabla i montażu złącza:

A. Usunąć izolację zewnętrzną na odcinku ok 12 mm zwracając uwagę by nie uszkodzić oplotu

B. Wywinąć oplot wraz z folią na izolację zewnętrzną

C. Usunąć izolację wewnętrzną na odcinku ok. 8mm, zwracając uwagę by nie uszkodzić żyły

D. Nakręcić złącze na kabel zgodnie z ruchem wskazówek zegara

W ofercie znajdują się także wtyki na inne średnice kabla w kolorach: czerwonym i niebieskim.
