Napęd do bramy dwuskrzydłowej ETM-02

• Ciche otwieranie bramy w kilkanaście sekund
• Wysoka jakość wykonania
• Zestaw na słupki wąskie i szerokie
• Metalowe tryby w przekładni
• Dopasowane uchwyty montażowe
• Profesjonalna centrala sterująca
• Dwa radio piloty czterokanałowe
• Funkcje np. miękki start/stop
• Możliwość samodzielnego montażu zestawu

Cechy i funkcje

Szukając automatu do bramy dwuskrzydłowej, najlepszym możliwym wyborem będzie zestaw ETM-02. Siłowniki charakteryzują się  niezawodnością, dużą mocą silników oraz wysoką prędkością wysuwu. Kupując u nas, wybierasz sprzęt z najlepszą relacją jakości do ceny. Płacisz tylko za to, co potrzebne, oszczędzając na zbędnych dodatkach. Stawiamy przede wszystkim na solidność sprzętu, tak aby każdy mógł cieszyć się jego bezawaryjną pracą.

Napęd musi działać za każdym razem kiedy wracamy do domu – to podstawa zestawu ETM-02.Wszystko to dzięki wzorowej jakości, sprawdzonym materiałom oraz szeregowi testów nad żywotnością i odpornością na zmienną pogodę.

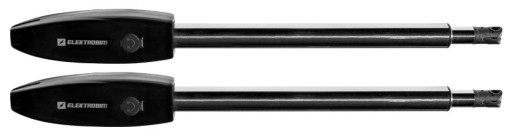

Siłownik ETM 02:

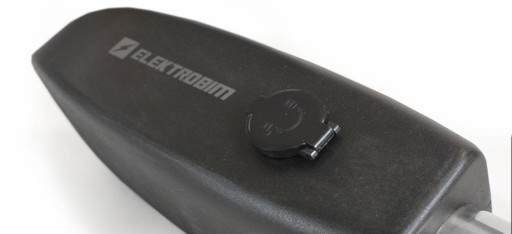

Smukły kształt sprawia, że siłowniki będą idealnie pasowały do każdego rodzaju bramy, nie szpecąc jej. Dzięki znajdującym się w zestawie  dopasowanym mocowaniom montaż siłowników jest prosty i wygodny. Zmiana kierunku wysuwu jest uzależniona od kierunku polaryzacji (biegunowości). Urządzenie zostało dodatkowo wyposażone w rozblokowanie kluczykiem przekładni, które jest bardzo przydatne podczas przerw w dostawach prądu.

Zakres pracy wyznaczane są za pomocą wyłącznika przeciążeniowego. Po dojechaniu do jakiegoś punktu (odbojnika) centrala odłącza zasilanie.

• Siłownik przeznaczony do montażu na słupkach szerokich oraz metalowych, gdzie potrzebna jest większa siła.
• Zestaw wyposażony jest w solidne, uniwersalne i bardzo elastyczne pod względem możliwości montażu mocowania. Sprawia to, że nadaje się doskonale do bram dwuskrzydłowych w praktycznie każdej konfiguracji.

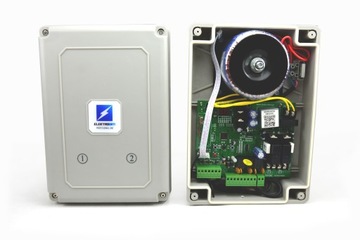

Centrala ETM:

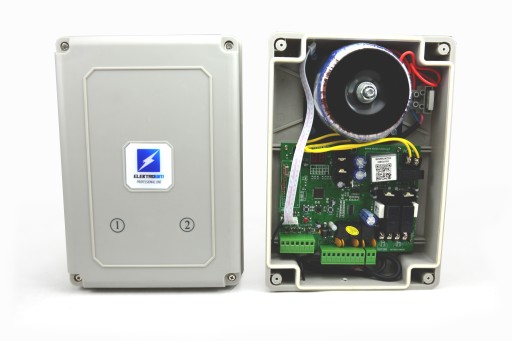

Skrzynka wyposażona jest w cyfrową centralę, zasilaną za pomocą transformatora toroidalnego podłączonego do sieci 230V. Dzięki czytelnej instrukcji obsługi programowanie i dalsze użytkowanie centrali jest dziecinnie proste. Za sprawą zamiany przetwornicy elektronicznej na klasyczny transformator w sekcji zasilania nie ma obaw o skoki napięć oraz przepięcia. Najważniejsze zalety centrali to:

• Dwucyfrowy czerwony wyświetlacz LED, który pomaga w konfiguracji parametrów
• Możliwość podłączenia siłowników 12V i 24V
• Miękki start i zwalnianie obrotów siłowników przed domknięciem
• Funkcja automatycznego zamykania (regulowany czas do autozamknięcia)
• Współpraca z wieloma typami bram, między innymi z zamykanymi „na zakładkę”
• Funkcja obsługi tylko jednego siłownika (np. do otwierania furtek lub tylko jednego skrzydła bramy)
• Sygnalizacja stanu pracy urządzenia diodami LED

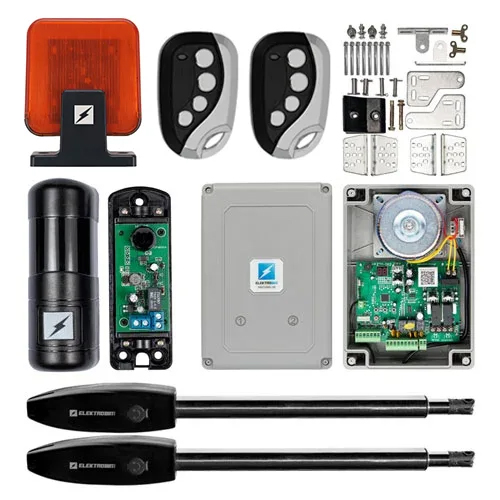

Skład zestawu

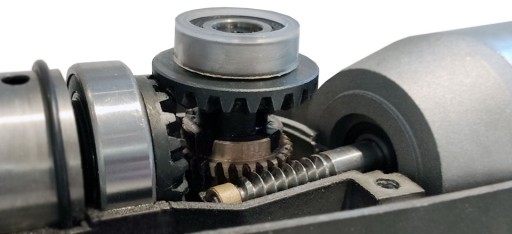

• Dwie sztuki siłownika ETM-02 (z wysuwem 400mm) przeznaczone do obługi bram na klinkierowych lub metalowych słupkach. Cechuje je cicha oraz stabilna praca nawet w wymagających warunkach oraz elegancki kształt oraz wykonanie z najlepszych materiałów. Siłownik jest odporny na warunki atmosferyczne. Rozblokowywany za pomocą kluczyka. Metalowe zębatki w przekładni.

• Cyfrowa centrala ETM do sterowania zestawem. Cyfrowy wyświetlacz pomaga programować parametry pracy. Posiada szereg zabezpieczeń przeciw przepięciom i innym zagrożeniom. Do tego wyposażona jest w przydatne użytkownikowi funkcje takie jak np.: miękki start/stop. Dzięki najnowszemu oprogramowaniu naszej produkcji, centralę można dowolnie konfigurować do współpracy z pilotem wg. własnych potrzeb.

• Dwie sztuki 4-kanałowych pilotów  do sterowania centralą. To małe urządzenie skrywa w sobie ogromny potencjał.  Cztery kanały pozwalają na wgranie dodatkowych urządzeń naszej marki, jeśli oczywiście nie są już zarezerwowane dla któregoś z automatów.  Przykładowo jeśli do zestawu przypiszemy 2 przyciski to pozostałymi możemy obsługiwać bramę garażową.

• Bariera optyczna z regulacją kąta to dodatkowe zabezpieczenie, po wyłączniku przeciążeniowym. Dzięki niej praca automatu zostanie wstrzymana jeśli podczas zamykania bramy coś przerwie wiązkę podczerwieni (np. samochód). Dzięki regulowanej płytce możemy ustawić dogodny kąt wiązki podczerwieni w zakresie do 90°.

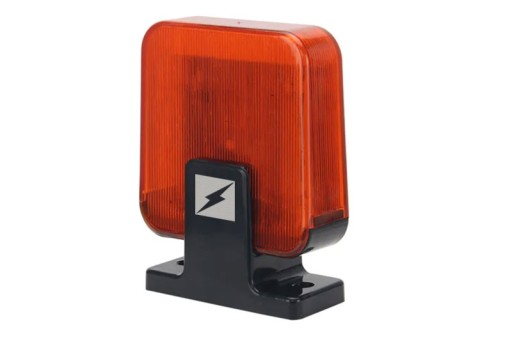

• Jasna lampa sygnalizacyjna LED informuje o pracy automatyki. Widoczna nawet w słoneczny dzień. Mocowania pozwalają na montaż boczny jak i umocowanie na górze słupka.

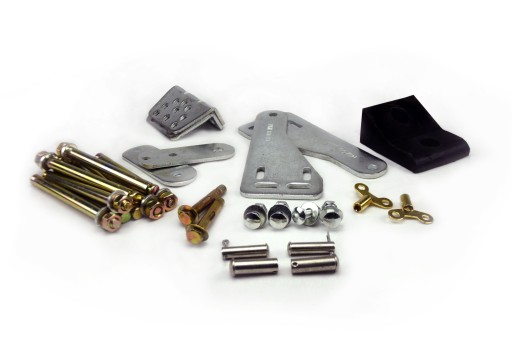

• Dopasowane mocowania wraz z śrubami do montażu zapewniają swobodę montażu siłowników. Wiemy, że każda brama jest inna, a dzięki tym uchwytom można zamontować siłowniki na każdej bramie. Do mocowań dołączone są kluczyki do awaryjnego rozblokowywania w przypadku zaniku prądu, odbój do zatrzymywania skrzydeł bramy oraz tulejki mocujące.

Produkt producenta marki:

Specyfikacja techniczna

Wymiary siłownika

• Długość całkowita w stanie złożenia: 825 [mm]
• Wysuw ramienia: 400 [mm]

Pozostałe dane siłownika

• Moc silnika:  24VDC 60[W]
• Prędkość wysuwu: 24  [mm/s]
• Prędkość obrotowa: 300 [obr./min]
• Waga: ~4.5 [kg]
• Max. długość otwieranego skrzydła: 3.5 [m]
• Max. waga  otwieranego skrzydła: 350 [kg]
• Klasa szczelności: IP55
• Zakres temperatur: -25ºC~65ºC

Centrala sterująca

• Zasilanie sterownika: 230VAC +/- 15%
• Napięcie zasilania siłowników: 12VDC/24VDC
• Częstotliwość zdalnego sterowania: 433.92 Mhz
• Max. zasięg zdalnego sterowania: 100 metrów
• Możliwość podłączenia akumulatora  awaryjnego: 24V 5Ah
• Klasa ochrony: IP55
• Temperatura pracy: -25°C ~ +65°C
