WIELOFUNKCYJNY MIERNIK CYFROWY Yato YT-73081

MIERNIK CYFROWY MULTIMETR TEST BATERII LCD YATO

Producent: Yato

Waga produktu: 0.29 kg

Miernik uniwersalny YT-73081 z ręcznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych. Dodatkową i przydatną opcją jest test baterii 1,5V i 9V za pomocą którego możemy sprawdzić napięcie badanej baterii pod obciążeniem, pomoże to ocenić jej stan oraz wykluczyć lub potwierdzić konieczność wymiany.

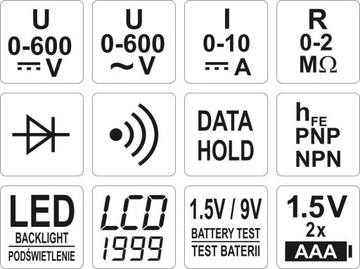

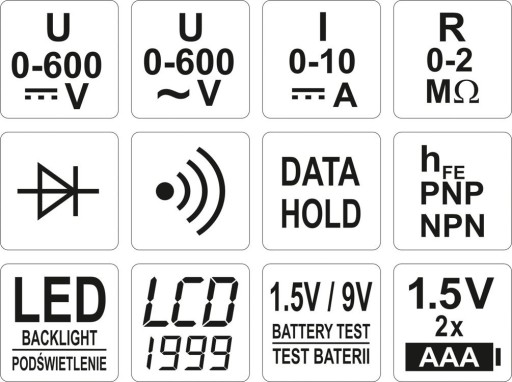

PODSTAWOWE POMIARY

    pomiar napięcia przemiennego: A.C. 0-600V

    pomiar napięcia stałego: D.C. 0-600V

    pomiar natężenia prądu stałego: D.C. 0-10A

    pomiar rezystancji: 0-2MΩ

    test diody: IF 1mA, UR 2,4V

    test ciągłości obwodu: 0-100Ω

DODATKOWE POMIARY

    test tranzystorów hFe: 0-1000, wbudowane gniazdo pomiarowe

    test baterii 1.5V z rezystancją obciążenia ok. 3kΩ

    test baterii 9V z rezystancją obciążenia ok. 900Ω

DOKŁADNOŚCI POMIARU

Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235V

    dokładność pomiaru miernika YT-73081 dla tego zakresu to: ±(2% + 10), rozdzielczość 1V

    obliczenia błędu pomiaru wzór: (wynik pomiaru x 2%) + 10 x rozdzielczość

    obliczenia: (235 x 2%) + 10 x 1 = 4,7 + 10 = 14,7V

Wynik z uwzględnieniem błędu pomiarowego dla wskazania 235V = 235 ± 14,7V*

    wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12V = 12 ± 0,146V

Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.

*Miernik YT-73081 nie posiada funkcji pomiaru true rms, dlatego powyższy wynik to realna wartość skuteczna napięcia AC tylko dla prawidłowego przebiegu sinusoidalnego.

WBUDOWANE FUNKCJE

    Test baterii 1,5 oraz 9V - miernik podczas testu pobiera niewielką ilość natężenia prądu z baterii dzięki czemu uzyskujemy 100% informacji potrzebnej aby ocenić czy dane źródło zasilania będzie w stanie zasilić nasze urządzenie. Dla pełnej informacji w pierwszej kolejności warto wykonać pomiar napięcia DC, a następnie porównać wynik z wartością z testu baterii. Zbyt duży spadek czy niskie napięcie to jasny sygnał o konieczności wymiany źródła zasilania

    DATA HOLD [H] - zachowanie na wyświetlaczu aktualnie mierzonej wartości

DODATKOWE INFORMACJE

    wyświetlacz LCD, maksymalny wyświetlany wynik: 1999

    podświetlenie ekranu

    sygnał dźwiękowy w teście ciągłości obwodu dla rezystancji poniżej 30Ω

    w zestawie sondy pomiarowe

    konstrukcja z zabezpieczeniami przeciążeniowymi dla pomiarów niewielkich prądów, brak bezpiecznika dla pomiaru natężenia prądu do 10A

    obudowa z tworzywa ABS + tzw. holster, czyli obudowa z gumy chroniąca miernik przed uszkodzeniami mechanicznymi

    automatyczne wyłączenie się miernika po 15 minutach

    wskaźnik niskiego poziomu baterii

    zasilanie: dwie baterie 1,5V(AAA)

UWAGA

W przypadku pomiaru nieznanych wartości przy użyciu miernika z ręczną zmianą zakresu za pomocą pokrętła, należy wykonywać pomiary kolejno od największego zakresu aż do zakresu dającego najdokładniejszy wynik - w innym wypadku ryzykujemy uszkodzenie urządzenia.

Parametry

•     Pomiar hFe tranzystora: TAK
•     Pomiar napięcia przemiennego: 0-600V
•     Pomiar napięcia stałego: 0-600V
•     Pomiar rezystancji: 0-2MΩ
•     Prąd stały: 0-10A
•     Test ciągłości obwodu: TAK
•     Test diody: TAK
