Sterownik radiowy Satel RK-4K

Sterownik radiowy 4-kanałowy

✅ Sterownik RK-4K umożliwia sterowanie za pomocą pilotów urządzeniami podłączonymi do wyjść przekaźnikowych. Dzięki sterownikowi możliwe jest zdalne sterowanie urządzeniami elektrycznymi takimi jak:

• szlabany parkingowe,
• bramy,
• rolety itp.

✅ Sterownik może współpracować maksymalnie z 1024 pilotami ale obsługuje wyłącznie piloty produkowane przez firmę SATEL.

✅ Współpracę sterownika z systemami alarmowymi ułatwiają wejścia informujące o stanie systemu. Dzięki nim możliwe jest łatwe zorganizowanie sygnalizacji załączenia/wyłączenia czuwania oraz kasowania alarmu.

✅ Konstrukcja oparta jest o podzespoły firmy Microchip Technology Inc. KEELOQ®. Zapewnia to zarówno bezpieczeństwo użytkowania jak i odporność na przypadkowe sygnały sterujące, pochodzące z innych urządzeń.

✅ NAJWAŻNIEJSZE FUNKCJE RK-2K

• 4 wyjścia przekaźnikowe (kanały)
• możliwość zarejestrowania do 1024 pilotów
• możliwość konfiguracji przy pomocy komputera z zainstalowanym programem RK Soft
• 2 wyjścia typu OC

  sygnalizacja słabej baterii pilota

  sygnalizacja załączenia czuwania / wyłączenia czuwania / skasowania alarmu w systemie alarmowym

• 2 wejścia do nadzorowania stanu systemu alarmowego

  informacja o czuwaniu

  informacja o alarmie

• port RS 232 (TTL) umożliwiający połączenie z komputerem
• dioda LED do sygnalizacji
• styk sabotażowy reagujący na otwarcie obudowy
• możliwość zasilania napięciem stałym i zmiennym

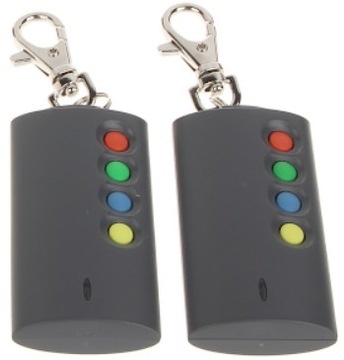

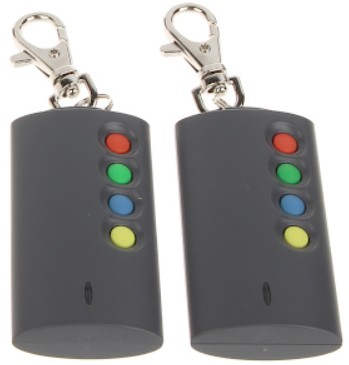

• zestaw zawiera 2 piloty T-4

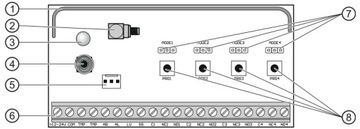

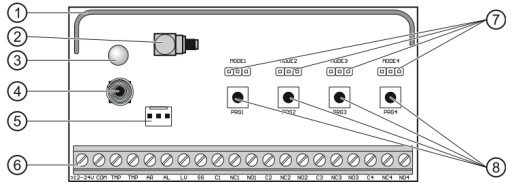

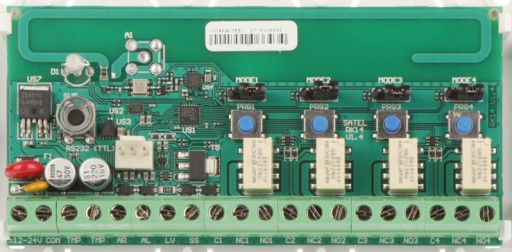

PŁYTKA ELEKTRONIKI

1. antena.

2. złącze SMA do podłączenia anteny zewnętrznej [RK-4K SMA]

3. dwukolorowa dioda LED:

• świeci na zielono – zasilanie OK,
• świeci na czerwono – odebrana została transmisja z pilota,
• miga na czerwono – odebrana została transmisja z pilota, w którym jest słaba bateria.

4. styk sabotażowy.

5. port RS 232 (standard TTL).

6. zaciski

7. kołki MODE. Służą do ustawienia trybu pracy wyjść przekaźnikowych. Cyfra to numer wyjścia przekaźnikowego

8. przyciski PRG. Umożliwiają dodawanie / usuwanie pilotów i określenie czasu pracy wyjść przekaźnikowych. Cyfra to numer wyjścia przekaźnikowego. Przycisk PRG1 umożliwia przywrócenie ustawień fabrycznych.

DANE TECHNICZNE

⏩Zakres temperatur pracy: -10°C...+55°C

⏩Masa: 90 [g]

⏩Maksymalna wilgotność: 93 ± 3 %

⏩Pasmo częstotliwości pracy: 433,05 ÷ 434,79 [MHz]

⏩Wymiary: 118 x 72 x 24 [mm]

⏩Napięcie zasilania (±10%): 24 [V AC]

⏩Wyjście przekaźnikowe: 1 A / 24 V DC/AC

⏩Wyjście LV: 50 mA / 24 V DC/AC

⏩Wyjście SS: 500 mA / 24 V DC/AC

⏩Pobór prądu w stanie gotowości (zasilanie 12 V DC): 18 [mA]

⏩Pobór prądu w stanie gotowości (zasilanie 24 V AC): 32 [mA]

⏩Maksymalny pobór prądu (zasilanie 12 V DC): 58 [mA]

⏩Maksymalny pobór prądu (zasilanie 24 V AC): 48 [mA]

⏩Napięcie zasilania (± 10%): 12...24 [V DC]
