Инфильтрационные туннели GRAF 300л дренаж очистных сооружений

Tunel rozsączający GRAF 300 l

TUNEL wykonany z polipropylenu o wymiarach 120x80x51cm

Tunele są rozwiązaniem alternatywnym do tradycyjnego drenażu na kamieniu. Elementy rozsączające umieszcza się bezpośrednio w wykopie owijając je geowłókniną. Tunel przy swojej wadze tylko 11 kg posiada 3-krotnie większą objętość magazynującą niż tradycyjny sączek żwirowy (około 800kg żwiru). Przekłada się to tym samym na krótszy układ drenażowy.

Jeden tunel ma pojemność 300 litrów

Wymiary:

• długość: 120 cm
• szerokość: 80 cm
• wysokość: 51 cm

Specjalna konstrukcja tunelu zapewnia wysoką wytrzymałość. Tunel wytrzymuje długotrwałe obciążenie 3,5t/m2, a także 7,5t/m2 obciążenia chwilowego, co czyni go uniwersalnym, jeśli chodzi o miejsce jego posadowienia w gruncie.

Tunele łączy się jeden z drugim za pomocą specjalnych zatrzasków, w które wyposażony jest każdy tunel.

Ciąg tuneli zamyka się dwiema zaślepkami – z przodu i z tyłu.

Każda nitka w systemie tunelowym musi być z obu stron zamknięta panelem, tzn. do każdej nitki trzeba zaopatrzyć się w komplet dwóch paneli (zaślepek).

PEŁNA DOKUMENTACJA W KOMPLECIE

System rozsączania z wykorzystaniem tuneli może również znajdować się w nasypie/kopcu w przypadku wysokiego poziomu wód gruntowych. Oczywiście w takim przypadku należy przed takim układem dodatkowo zamontować przepompownię.

Podana cena jest cena BRUTTO

Przekrój poprzeczny układu z tunelem rozsączającym:

1. tunel Graf 300l

2. geowłóknina

3. grunt rodzimy

4. żwir frakcja 16-32

5. wentylacja niska

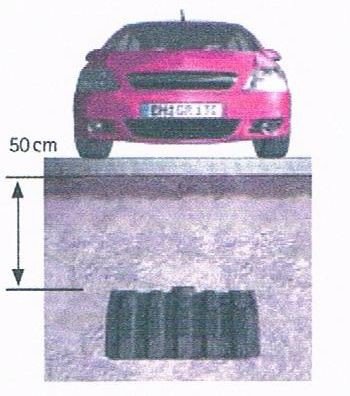

Tunele należy posadawiać na głębokości od 25cm do 2m (za oczyszczalnią 0,50m). Dla ruchu samochodów osobowych minimalne przykrycie warstwą ziemi 50cm.
