Печь-камин с принудительной вентиляцией KOZA 20кВт

Piec z nadmuchem NADMUCHOWY NAGRZEWNICA 20kW + STEROWNIK

model: HIGHER PN-2 / 20kW

kolory: grafitowy

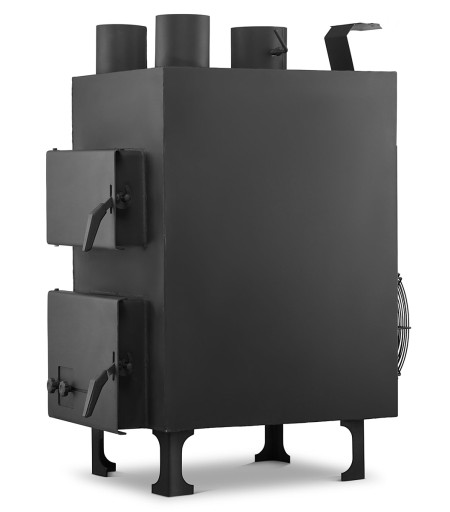

Piec nadmuchowy HIGHER PN-2 / 20kW to bardzo wydajne urządzenie grzewcze dedykowane do ogrzewania hal przemysłowych, warsztatów, hal produkcyjnych, magazynów, garaży, tuneli, suszarni, szklarni, pomieszczeń hodowlanych jak również domów jednorodzinnych. Nasz produkt dzięki wykonaniu przy pomocy wycinarek laserowych i pras krawędziowych CNC posiada estetyczny i nowoczesny wygląd. Wysoka jakość wykonania i atrakcyjna cena powodują, że oferowany piec nadmuchowy to zdecydowanie najlepsza oferta na rynku.

Parametry techniczne pieca

• nominalna moc grzewcza: 20,00 kW
• maksymalna moc grzewcza: 23,00 kW / około 230 m2
• w komplecie: wentylator osiowy tłoczący o prędkości: 1380 obr/min i wydajności: 2910 m3/h
• w komplecie: sterownik
• innowacyjna konstrukcja płaszcza powietrznego otaczającego w pełni palenisko dla uzyskania maksimum wydajności
• niezniszczalne palenisko z blachy kotłowej o grubości 5mm
• duży deflektor spalin zmniejszający zużycie paliwa do 30%
• klasa efektywności energetycznej: A
• index efektywności energetycznej: 110
• waga netto: 160 kg
• waga brutto: 180 kg
• wyłożenie paleniska: 12 cegieł szamotowych
• wymienny duży ruszt żeliwny
• pokrycie atestowaną farbą żaroodporną, która zabezpiecza przed korozją i nadaje estetyczny wygląd
• masywna konstrukcja
• duża komora spalania
• duże drzwi załadunkowe
• instrukcja obsługi
• wydajność: 72,00%
• emisja CO przy 13% O2: <0,5%
• temperatura spalin: 292,30°C
• zużycie paliwa ok: 1,50 kg/h
• odstęp od części palnych: >1,20m
• rodzaj paliwa: zalecane sezonowane drewno liściaste o wilgotności ≤20%* mg/Nm3, brykiety, węgiel tylko jako dodatek do 10%

Bezpieczeństwo i certyfikaty

• znak CE: TAK / zamieszczony na tabliczce znamionowej
• zgodność z normą: EN13240:2006

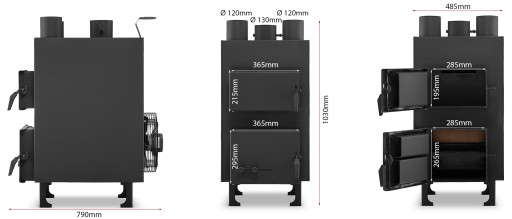

Wymiary

• wymiary zewnętrzne: szerokość całkowita: 485mm x głębokość całkowita: 790mm x wysokość całkowita: 1030mm
• wymiary paleniska: szerokość: 380mm x głębokość: 450mm x wysokość: 500mm
• wymiary drzwiczki górne (blacha 3 i 4mm): szerokość: 365mm x wysokość: 215mm
• wymiary drzwiczki dolne (blacha 3 i 4mm): szerokość: 365mm x wysokość: 295mm
• wymiary otworu załadunkowego góra: szerokość: 285mm x wysokość: 195mm
• wymiary otworu załadunkowego dół: szerokość: 285mm x wysokość: 265mm
• wymiary rusztu żeliwnego: szerokość: 210mm x głębokość: 300mm
• średnica wylotu gorącego powietrza: Ø 120mm
• średnica wylotu spalin: Ø 130mm
• wysokość nóżek: 140mm

Bezpieczeństwo

Piec nadmuchowy jako ogrzewacz pomieszczeń spełnia wymagania zawarte w normie PN-EN 13240:2006 Ogrzewacze pomieszczeń na paliwa stałe. Wymagania i badania zharmonizowanej z dyrektywą UE Wyroby Budowlane (89/1/06/EWG) oraz posiada znak CE.

Parametry techniczne wentylatora

• rodzaj wentylatora: osiowy tłoczący
• materiał wykonania: stal (śmigła + obudowa)
• średnica: Ø 300mm
• zasilanie: 230V / 50Hz
• silnik: 4P
• pobór prądu: 0,30A
• prędkość obrotowa: 1380 obr/min
• wydatek powietrza: 2910 m3/h
• bezpieczeństwo: znak CE + siatka ochronna

W piecach nadmuchowych HIGHER używamy wentylatorów osiowych tłoczących, których prędkość obrotowa to 1400 obr/min. Wydajny i cichy wentylator o średnicy Ø 300mm i wydatku 2910 m3/h tłoczy powietrze do płaszcza powietrznego otaczającego palenisko i kieruje je do dwóch górnych wylotów gorącego powietrza o średnicy 120mm. Dzięki wyprofilowaniu łopatek wirnika w kształt sierpa, wentylatory mają wysoką skuteczność przepływu powietrza przy jednocześnie minimalnym hałasie. Łopatki zostały wykonane z prasowanej blachy, ich nowoczesny kształt pozwala osiągnąć maksimum wydajności przy jednocześnie niskim zużyciu prądu i niskiej głośności. Dzięki bardzo wysokiej odporności na temperatury wentylatory osiowe mogą być stosowane w piecach nadmuchowych.

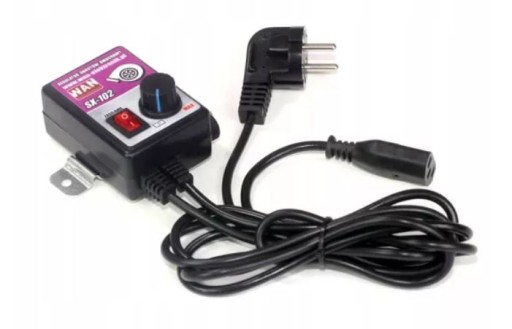

Parametry techniczne sterownika (sterownik w komplecie)

• max moc obciążenia wyjścia 500 W
• zakres regulacji temperatury Min - Max
• wymiary [mm] 60 x 38 x 85
• napięcie zasilania 230V/50Hz
• temperatura pracy -10 do +50°C
• dł. przewodu zasilania nadmuchu 0,90 m
• dł. przewodu sieciowego: 1,40 m
• zabezpieczenie bezpiecznik topikowy 1,6A

Opis pieca PN-2

Piec nadmuchowy HIGHER PN-2 / 20kW jest przystosowany do opalania praktycznie wszystkimi paliwami (węgiel, brykiet, drewno). Po rozpaleniu piec bardzo szybko nagrzewa się i zaczyna wydmuchiwać ciepłe powietrze. Opalanie koksem nie jest zalecane z uwagi na możliwość zniszczenia żeliwnego rusztu.

Piec zbudowany jest pojemnej komory spalania o wymiarach: szerokość - 280mm x głębokość: 340mm x wysokość: 430mm, która pomieści paliwo stałe na wiele godzin spalania. Ściany paleniska są wyłożone grubymi cegłami szamotowymi, które pełnią funkcję ochronną dla ścian paleniska a także kumulują ciepło. Od lat szamot jest jednym z najlepszych materiałów używanych przy budowie palenisk.

Jak to działa? Palenisko pieca otoczone jest bezpośrednio bardzo wydajnym płaszczem powietrznym, w którym powietrze nagrzewa się a następnie jest transportowane przez system kanałów do dwóch wylotów powietrza o średnicy fi=120mm umieszczonych na górnej płycie pieca. Za przepływ i tłoczenie powietrza odpowiedzialny jest wydajny i cichy wentylator osiowy tłoczący o średnicy Ø 300mm i wydatku 2910 m3/h. Całe palenisko wyposażone jest w wymienne żeliwny ruszt tabliczkowy o wymiarach 190 x 320mm.

Galeria zdjęć

Dwa wyloty gorącego powietrza o średnicy Ø 120mm umieszczone na górnej płycie pieca są odpowiedzialne za wyprowadzenie gorącego powietrza na zewnątrz pieca. Po podłączeniu rur aluminiowych spiro można rozprowadzać gorące powietrze po różnych pomieszczeniach a dzięki wykorzystaniu rozgałęźników można tworzyć cały system rozprowadzenia gorącego powietrza po pomieszczeniach. Wszystkie akcesoria są dostępne w naszej ofercie.

Wylot spalin wyposażony w regulowany szyber, czyli regulację przepływu spalin - szybkości spalania. Wylot spalin ma średnicę Ø 130mm. W swojej ofercie posiadamy wszystkie akcesoria do odprowadzania spalin.

Regulacja szybkości spalania w drzwiczkach dzięki otworom z płynną regulacją umieszczonych na dolnych drzwiczkach pieca. Przymknięcie otworu zmniejsza dopływ powietrza - czyli zmniejsza szybkość spalania zaś otwarcie otworu zwiększa dopływ powietrza czyli zwiększa się szybkość spalania.

Podwójne wzmocnione drzwiczki pieca górne oraz dolne zbudowane są z podwójnej stalowej ściany. Zamknięcie drzwiczek jest uszczelnione sznurem żaroodpornym. Duże drzwi załadunkowe zapewniają bardzo łatwy załadunek nawet bardzo dużych polan drewna. Podwójne stalowe ściany zapewniają zwiększenie ich żywotności oraz zmniejszają ich nagrzewanie się, co ułatwia obsługę. Żaroodporny sznur uszczelnia drzwi.

Deflektor - w piecu jest zamontowany deflektor płomienia, który ogranicza ucieczkę gorących spalin do przewodu kominowego. Przekłada się to na zwiększenie efektywności wykorzystania paliwa oraz zmniejszenie kosztów do 30%.

Palenisko wyłożone cegłami szamotowymi - szamot zabezpiecza ściany paleniska bezpośrednio przed działaniem ognia co zwiększa ich żywotność i trwałość. Szamot dzięki swoim właściwościom doskonale akumuluje ciepło.

Duża komora popielnika umieszczona za dolnymi drzwiczkami przystosowana jest do łatwej obsługi za pomocą standardowej szufli do popiołu.

Dociskowe zamknięcia drzwiczek z klamką przeciwopażeniową gwarantują mocne zamknięcie i szczelność. Tego typu rozwiązania stosowane są w większości kotłów centralnego ogrzewania. Jest to obecnie najbezpieczniejsze rozwiązanie na rynku. Dzięki użyciu specjalnego tworzywa klamka posiada zabezpieczenie przeciwopażeniowe.

Mocne i masywne nogi o wysokości 140mm gwarantują wysoką stabilność całego urządzenia grzewczego.

Płaszcz powietrzny - to serce pieca nadmuchowego, wykonany z grubej atestowanej blachy kotłowej p265gh i 16M06. Płaszcz powietrzny otacza w całości komorę spalania, aby w maksymalnym stopniu wykorzystać temperaturę paleniska i nagrzać jak najszybciej przepływające w kanałach powietrze, tłoczone dzięki wentylatorowi.

Tylne mocowanie na sterownik - piec nadmuchowy jest wyposażony w specjalne miejsce na zamocowanie sterownika (umieszczone na tylniej ściance pieca). Dostępny od modelu PN2 do PN5.

Duża komora spalania pozwala na załadunek dużej ilości paliwa stałego na wiele godzin. Oszczędzasz czas bo nie musisz co chwilę dokładać do paleniska. Takie rozwiązanie to wygoda i oszczędność czasu.

Wentylator osiowy tłoczący o średnicy Ø 300mm i wydatku 2910 m3/h tłoczy gorące powietrze do wylotów umieszczonych w górnej części pieca. Wentylator konstrukcyjnie jest odpowiednio przystosowany do pracy w piecach nadmuchowych.

Otwór na czujnik temperatury - w piecu jest umieszczony specjalny otwór na sondę czujnika temperatury, dzięki czemu można stale mierzyć temperaturę wydmuchiwanego powietrza oraz odpowiednio zaprogramować pracę wentylatora. Dostępny od modelu PN2.

Schemat

1. Wyloty ciepłego powietrza o średnicy 120mm   /   2. Regulacja szybkości spalania w drzwiczkach   /   3. Podwójne wzmocnienie i uszczelnienie drzwi pieca   /   4. Deflektor płomienia   /   5. Duże palenisko wyłożone cegłami szamotowymi   /   6. Duża komora popielnika   /   7. Uchwyt na sterownik   /   8. Mocne i masywne nogi   /   9. Otwór na czujnik temperatury sterownika   /   10. Dociskowe zamknięcie drzwiczek   /   11. Wylot spalin z regulowanym szybrem o średnicy 130mm   /   12. Płaszcz powietrzny   /   13. Wentylator osiowy tłoczący

Jak dobrać właściwy piec nadmuchowy?

Moc grzewcza pieca to jeden z podstawowych i najważniejszych parametrów urządzenia, bowiem określa jego zdolność - wielkość grzewczą. Warto podkreślić, że powierzchnia grzewcza kominka jest uzależniona od wielu czynników takich jak: rodzaj używanego paliwa, stopień izolacji budynku, rodzaj okien, wentylacja, temperatura zewnętrzna. Optymalnie przyjmuje się dobór mocy kominka według wzoru: 1 kW x 10m2, czyli dla pieca o mocy 23 kW przyjmujemy przykładowe wyliczenie: 23 kW x 10 m2 = 230 m2 (około 230 m2 powierzchni grzewczej).
