КОМПЛЕКТ ГИДРАВЛИЧЕСКОГО ОСВОБОДИТЕЛЯ KIPRA 2 – 3,2 м 910

Gotowy zestaw hydrauliczny wywrotu wraz z agregatem-pompą, siłownikiem hydraulicznym polskim o skoku 910 mm.

KOD SKRAW-MET:[7128]

Zestaw doskonale sprawdza się w zabudowach z wywrotem w samochodach dostawczych, ciężarowych, lawetach i przyczepach.

W skład zestawu wchodzi:

• agregat hydrauliczny, pompa z siłownikiem 12V 2,0 kW, zbiornik 11l, pilot. [0274]
• siłownik hydrauliczny o wysuwie 910mm, o udźwigu do 7 ton. Wysuw 4-stopniowy. [2854]

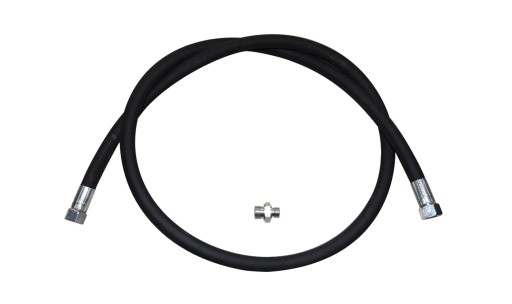

• wąż hydrauliczny, przekrój węża dostosowany do prawidłowego działania zestawu. [1878]
• nypel [0094] / [0209]
• 2x mocowanie siłownika [0109]
• Elektryczny ogranicznik wywrotu [0299]

Kompletny zestaw gotowy do pracy.

Elementy zastosowane w zestawie gwarantują długie i niezawodne działanie zestawu hydraulicznego.

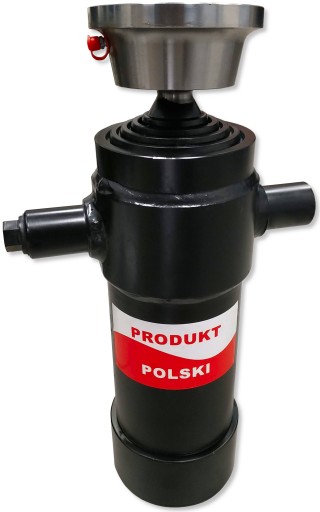

Siłownik Hydrauliczny Polski o skoku 910 mm wraz z gniazdem.

KOD SKRAW-MET:[2854]

Producent: Skraw-Met

Symbol: ST-4 910-00

SKRAW-MET jest wieloletnim liderem w produkcji siłowników. Dzięki doświadczeniu korzysta tylko i wyłącznie ze wzmocnionych uszczelnień polskiego pochodzenia, co zapewnia najwyższą jakość na rynku i niezawodność na lata!

Na innych naszych aukcjach znajdą państwo wzmocnione uszczelnienia jako zestaw naprawczy tego siłownika.

Siłownik hydrauliczny jednostronnego działania

Dzięki swojej budowie w postaci 4 wysuwów siłownik doskonale sprawdza się w pojazdach z małym prześwitem dolnym pojazdu, przyczepy lub wysoko umieszczonym wałem pędnym.

Siłownik hydrauliczny doskonale sprawdza się w maszynach i urządzeniach zasilanych hydraulicznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

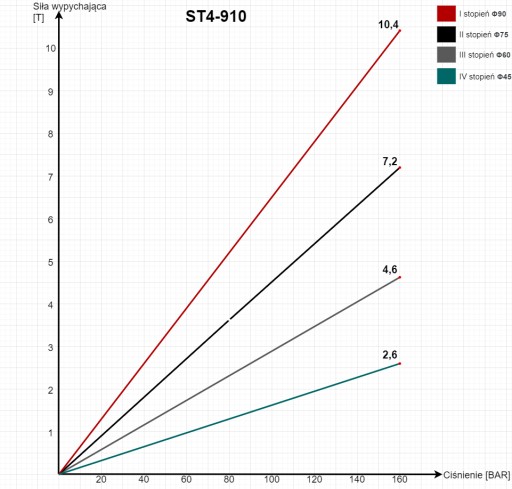

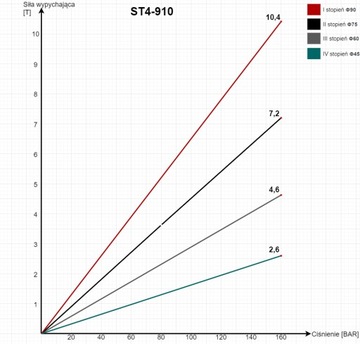

UDŹWIG 7 TON

Słowo o teleskopach

Siłowniki teleskopowe składają się z kilku kolejno wysuwających się segmentów - chromowanych tulei cylindrycznych. Pozwala to osiągnąć duży wysuw siłownika w porównaniu do jego długości całkowitej po złożeniu.

Teleskopy są siłownikami jednostronnego działania. Wysuw rozpoczyna się doprowadzając do niego olej hydrauliczny pod ciśnieniem. Powrót siłownika wywołany jest działaniem rozdzielacza który zwalnia ciśnienie z układu - opad przebiega grawitacyjnie, najczęściej pod wpływem ciężaru skrzyni ładunkowej.

Aby zapobiegać uszkodzeniu zabezpieczeń tulei, spowodowanych nadmiernym parciem w maksymalnym rozsuwie siłownika, należy zastosować zabezpieczenie (lina, zawór odcinający hydrauliczny lub elektryczny).

Dobrze dobrany siłownik umiejscowiony na środku zabudowy, zapewnia kąt nachylenia skrzyni ładunkowej pomiędzy 40 a 45 stopni.

W zależności od rodzaju przewożonego towaru, kąt ten można dobrać samemu - pomocna może okazać się poniższa tabela:

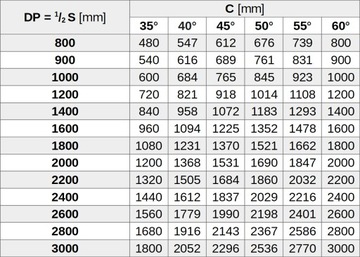

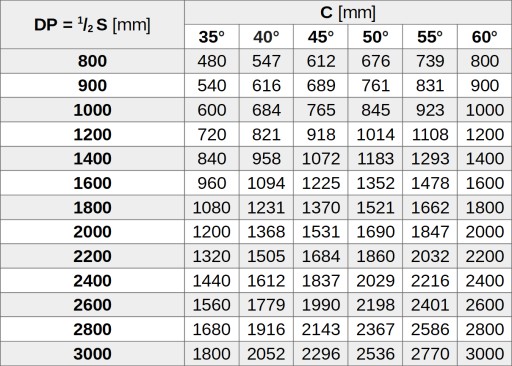

TABELA DOBORU SIŁOWNIKA TELESKOPOWEGO

(TABELA SKOKU WYMAGANEGO DO PRZECHYLENIA PRZYCZEPY DO ŻĄDANEGO KĄTA°)

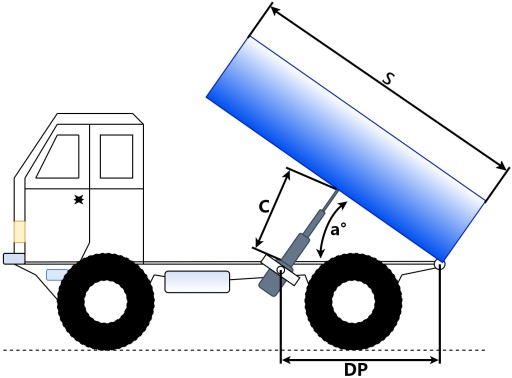

DP - odległość między mocowaniem cylindra a zawiasami przyczepy w [mm] ( DP = 1/2 S )

a° - kąt nachylenia nadwozia przyczepy

C - skok siłownika w mm

S = DP*2

Specyfikacja techniczna:

• Ilość stopni: cztery
• Długość siłownika złożonego 395 mm,
• Skok tłoka 910 mm,
• Całkowita długość siłownika po rozłożeniu 1305 mm,
• Średnica zewnętrzna siłownika 110 mm,
• Przyłącze hydrauliczne G1/2"

Prędkość max. tłoczysk: 0,5 m/s

Ciśnienie rozruchu: 0,5 MPa

Maksymalne ciśnienie robocze: 160bar

Zapotrzebowanie oleju: 3,5L

Dopuszczalna temperatura otoczenia -40 do +60℃

Dopuszczalna temperatura oleju -15 do +80℃

Typ dławicy: gwintowana wkręcana w rurę

Tłoczysko: chromowane

Typ cieczy: olej hydrauliczny na bazie oleju mineralnego

Agregat hydrauliczny.

[0274]

Zasilacz: 12 V. 2,0 kW

W skład agregatu wchodzi: pompa, silnik elektryczny, płyta łącząca, zbiornik oraz pilot sterujący.

Agregat dodatkowo posiada plastikową osłonę na silnik oraz zestaw do mocowania.

Na każdym agregacie jest naklejony schemat podłączenia.

Agregat jest kompletny gotowy do pracy, wystarczy podłączyć przewody i zalać olejem.

Agregat hydrauliczny doskonale sprawdza się w maszynach i urządzeniach zasilanych elektrycznie.

Może być wykorzystywany w rolnictwie, sadownictwie, leśnictwie czy budownictwie.

Dostosowany jest do pracy przy wyładunku skrzyni ładunkowej w przyczepkach, wywrotkach, hydropakach, rasach, podnośnikach, platformach załadunkowych, windach samochodowych, żurawiach, maszynach rolniczych i przemysłowych.

Umożliwia sterowanie siłownikiem jednostronnego działania.

Pod wpływem ciśnienia siłownik wysuwa się, natomiast wsuwa przy pomocy sił grawitacyjnych oraz ciężaru podnoszonego.

Agregat jest kompletny gotowy do pracy, wystarczy podłączyć przewody i zalać olejem.

Specyfikacja techniczna:

Moc silnika: 2,0 kW

Napięcie elektryczne: 12 V

Pojemność zbiornika oleju: 11 L

Maksymalne ciśnienie pracy: 180 bar

Wydajność pompy: 2,5 cm3/obrót, w tym zestawie 7L/min do 12L/min

Przyłącze gwint wewnętrzny: 3/8"

• Długość Agregatu: 650mm
• Długość Zbiornika: 440mm
• Szerokość Agregatu: 170mm
• Szerokość Zbiornika: 170mm
• Wysokość Agregatu: 195mm
• Wysokość Zbiornika(od podstawy do czubka korka): 205mm

Agregat jest kompletny gotowy do pracy, wystarczy podłączyć przewody i zalać olejem. Zalecana praca ciągła nie dłużej niż 3 minuty, ponowne uruchomienie po 5 minutach odpoczynku.

Kolor pilota jest zależny od aktualnej dostawy.

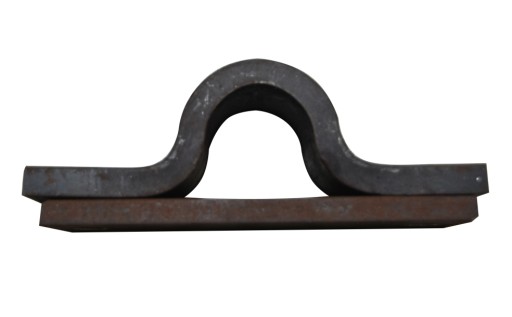

Mocowanie siłownika FI 35 składające się z dwóch elementów.

[0109]

Mocowanie solidnie wykonane.

Zastosowanie do montażu siłowników lub kołyski do ramy przyczepy samochodów za pomocą śrub lub można przyspawać.

Mocowanie idealnie spasowane z naszymi siłownikami i kołyskami.

Specyfikacja techniczna:

Szerokość otworu 35 mm,

Średnica otworów montażowych 14 mm,

Mocowanie składa się z dwóch elementów.

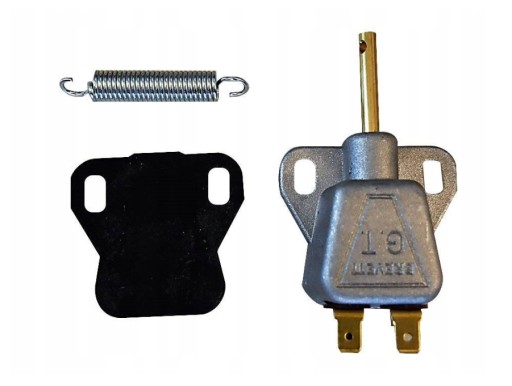

Ogranicznik wywrotu elektryczny wraz z podkładką i sprężyną.

[0299]

Zadaniem ogranicznika jest odcięcie zasilania w agregacie hydraulicznym po osiągnięciu przez siłownik hydrauliczny granicznej wysokości.

Ogranicznik znajduje zastosowanie w: samochodach dostawczych, przyczepach samochodowych, przyczepach rolniczych.
