Właz rewizyjny żeliwny A15 - 1,5t

z teleskopem 315mm

do studni (rury trzonowej karbowanej) 315 400 425mm

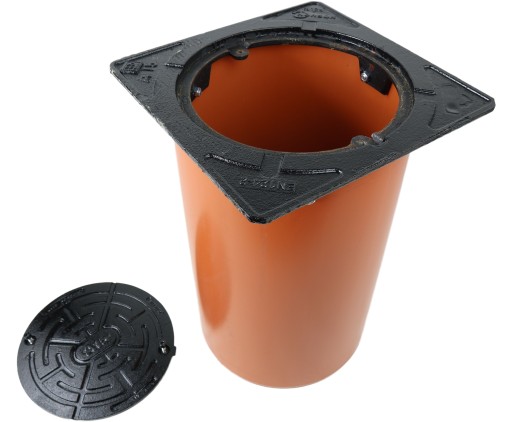

Teleskop 315 z włazem żeliwnym klasy A15.

Teleskop przeznaczony jest do stosowania w instalacjach zewnętrznych kanalizacji zewnętrznej. Doskonale sprawdzi się jako element systemu odwodnienia terenu, jako elemetn studni chłonnej, czy podziemnego zbiornika na deszczówkę.

Teleskop dostarczany bez uszczelki.

Teleskop z włazem żeliwny jest kompatybilny ze studniami (rurami wznoszącymi karbowanymi) systemu 315 (należy dokupić uszczelkę) oraz 400 i 425 (należy dokupić odpowiednią manszetę przejściową: 400x315 lub 425x315).

Uszczelki i manszety są do kupienia osobno.

WAŻNE! Korozja powierzchniowa włazów i wpustów żeliwnych jest zjawiskiem naturalnym i nie stanowi podstawy do reklamacji.

Producent: Norson.

Parametry techniczne:

• średnica zewnętrzna rury teleskopowej: 315mm,
• długość rury teleskopowej: 500 mm,
• wymiary włazu (zewnętrzne): 355x355mm (kwadrat)
• średnica włazu: 288 mm
• średnica otworu: 260 mm
• klasa włazu: A15 - 1,5 ton
• rodzaj pokrywy: pełna
• zabezpieczenie włazu: dwie śruby (imbus)
• waga: 16 kg

Teleskop wykonany jest zgodnie z normą PN-EN 124.

Klasa A15 - 1,5 tony stosowanie: chodniki, pasaże pieszych, parki, skwery, ogródki, ścieżki rowerowe.

Nie może być stosowana pod ruch samochodowy.

Rysunek techniczny:

Legenda i opis:

1. Pokrywa* EN-GJL-250

2. Korpus EN-GJL-250

3. Rura PVC 315

4. Śruba, nakrętka, podkładka Ocynk klasa 8.8

5. Śruba imbusowa Ocynk klasa 8.8/ stal nierdzewna A2

D= 315 mm

L= 550 mm

d1= 355 mm
