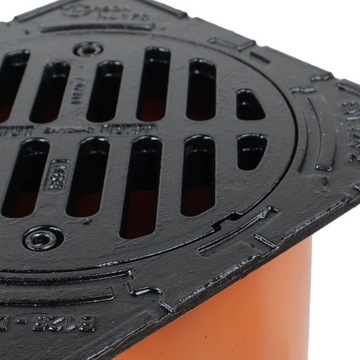

Чугунная крышка люка телескопа 12,5 т

Wpust żeliwny B125 (12,5t)

z teleskopem 315mm

do studni (rury trzonowej karbowanej) 315 400 425mm

Teleskop 315 z wpustem żeliwnym klasy B125 (klasa obciążenia 12,5 ton).

Odpływ - Wpust - Punktowy - Kratka - Żeliwna -  Odwodnienie - Punktowe

Teleskop przeznaczony jest do stosowania w instalacjach zewnętrznych kanalizacji zewnętrznej. Doskonale sprawdzi się jako element systemu odwodnienia terenu, jako element studni chłonnej, czy podziemnego zbiornika na deszczówkę.

Teleskop jest dostarczany bez uszczelki.

Teleskop z wpustem żeliwny jest kompatybilny ze studniami (rurami wznoszącymi karbowanymi) systemu 315 (należy dokupić uszczelkę) oraz 400 i 425 (należy dokupić odpowiednią manszetę przejściową: 400x315 lub 425x315).

Uszczelki i manszety są do kupienia osobno.

WAŻNE! Korozja powierzchniowa włazów i wpustów żeliwnych jest zjawiskiem naturalnym i nie stanowi podstawy do reklamacji.

Producent: Norson.

Parametry techniczne:

• średnica zewnętrzna rury teleskopowej: 315mm,
• długość rury teleskopowej: 500 mm,
• wymiary wpustu (zewnętrzne): 355x355mm (kwadrat)
• średnica wpustu: 288 mm
• średnica otworu: 260 mm
• klasa włazu: B125
• rodzaj pokrywy: wpust
• zabepieczenie wpustu: dwie śruby (imbus)
• waga: 22,5 kg

Teleskop wykonany jest zgodnie z normą PN-EN 124.

Klasa B125 - 12,5 tony stosowanie: obszary zwiększonego ruchu pieszego, tereny parkingowe dla samochodów osobowych, garaże.

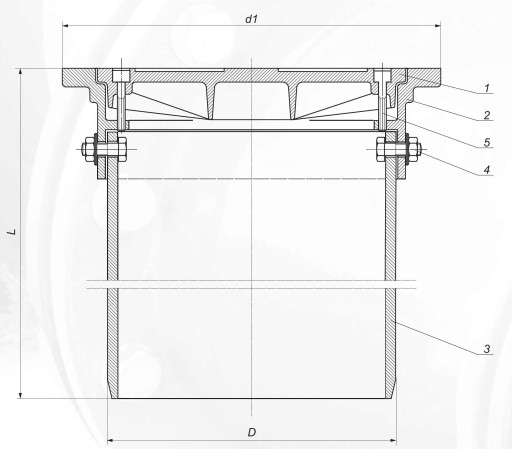

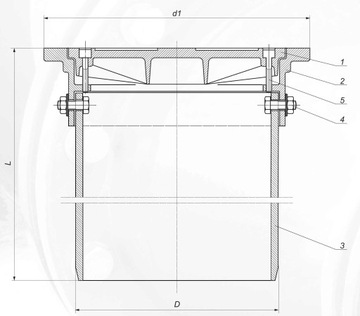

Rysunek techniczny:

Legenda i opis:

1. Pokrywa* EN-GJL-250

2. Korpus EN-GJL-250

3. Rura PVC 315

4. Śruba, nakrętka, podkładka Ocynk klasa 8.8

5. Śruba imbusowa Ocynk klasa 8.8/ stal nierdzewna A2

D= 315 mm

L= 550 mm

d1= 355 mm
