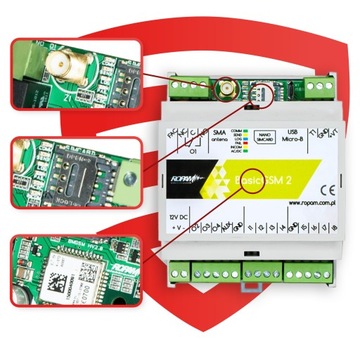

BasicGSM-D4M 2 Модуль ROPAM GSM SMS-уведомление E-MAIL GPRS, DIN, 8 входов

Moduł BasicGSM-D4M 2 ROPAM Powiadomienie GSM SMS E-MAIL GPRS, DIN, 8 wejść

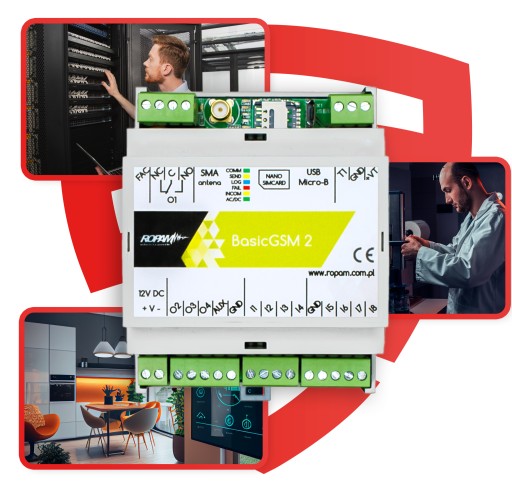

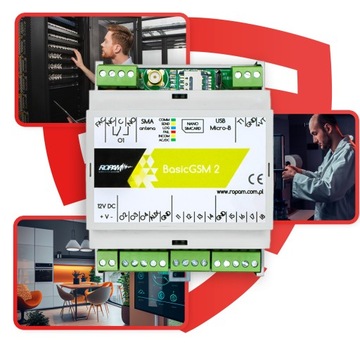

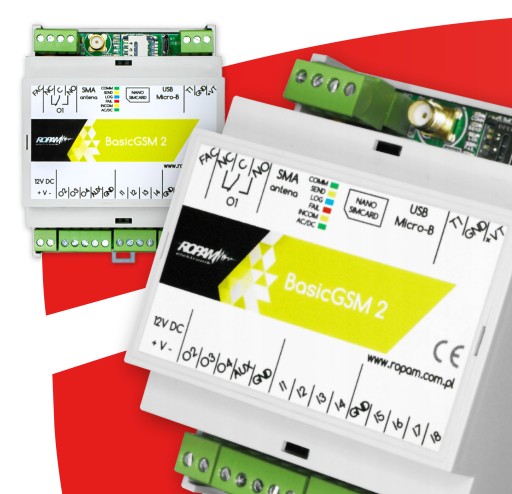

Moduł Ropam BasicGSM-D4M 2 jest przeznaczony do integracji z centralami alarmowymi, sterownikami, przekaźnikami i innymi urządzeniami tego typu. Dzięki wbudowanemu modułowi GSM wysyła powiadomienia głosowe, mailowe oraz SMS-owe o zdarzeniach w systemie oraz może być zdalnie sterowany. Posiada dwa wejścia analogowe, które pozwalają na podpięcie dodatkowych modułów rozszerzających jego funkcje (np. czujnika temperatury) .

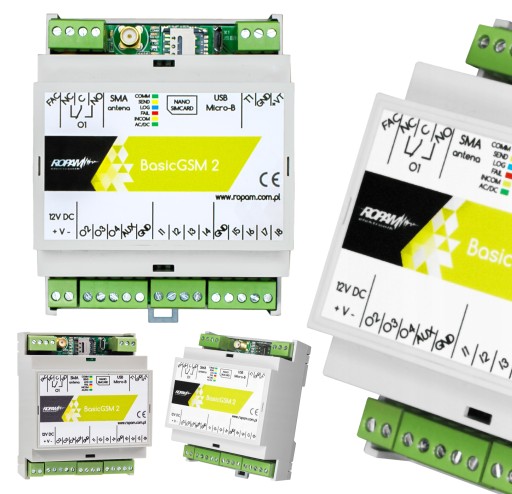

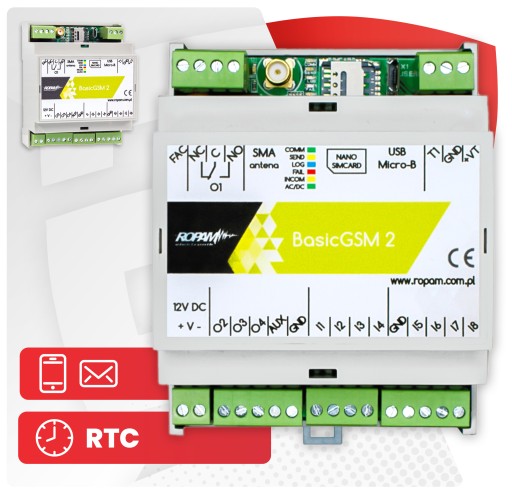

➔ Urządzenie jest przeznaczone do montażu na szynie DIN TH35 (szerokość: 4 moduły).

➔ Do sterowania i kontrolowania urządzenia służą: SMS-y, CLIP, DTMF oraz aplikacje RopamBasic i RopamDroid.

Cechy i funkcje:

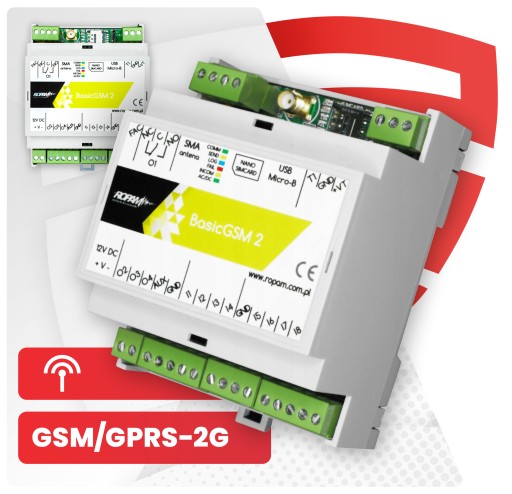

➔ wbudowany modem GSM/GPRS-2G,

➔ wykrywanie zagłuszania GSM (jamming) oraz raportowanie stanu na wyjściu i zapis w pamięci zdarzeń,

➔ 8 wejść ( 6 wejść NO/NC (I1-I6) oraz 2 wejścia NO/NC GND/+12 V lub 0-10 V, 4-20 mA),

➔ wejście FAC do kontroli napięcia AC (np. centrali alarmowej),

➔ 4 wyjścia sterowane poprzez SMS, CLIP, DTMF, RopamBasic, zdarzenia systemowe, LogicProcessor, potwierdzanie uzbrojenia/rozbrojenia (funkcja dostępna od wersji v2.3),

➔ 1 wyjście zasilania AUX zabezpieczone (1 A),

➔ powiadomienie: SMS/VOICE/CLIP/E-MAIL/GPRS,

➔ SMS: niezależne komunikaty dla zdarzeń w systemie,

➔ VOICE/CLIP: niezależne połączenie głosowe dla zdarzeń w systemie z komunikatami głosowymi lub podsłuch (AMR-1),

➔ obsługa czujnika temperatury serii TSR-x lub temperatury i wilgotności RHT-2x (funkcja dostępna od wersji v2.3), termostat GSM,

➔ funkcja testu łączności: SMS, SMS STAN, CLIP, e-mail,

➔ optyczna sygnalizacja pracy i zasięgu GSM,

➔ pamięć 1000 zdarzeń z nadpisywaniem,

➔ funkcje ograniczenia kosztów i ilości transmisji,

➔ powiadomienie SMS/CALL/E-MAIL (SMTP),

➔ użytkownicy: 8 numerów telefonu, 8 adresów e-mail, aplikacja RopamBasic,

➔ obsługa kodów USSD za pomocą RopamBasic/SMS (kontrola kart pre-paid i zmiana usług),

➔ automatyczna kontrola kart pre-paid (min. kwota),

➔ zegar RTC, kalendarz, synchronizacja z siecią GSM lub serwer NTP,

➔ opcja wgrania i odtwarzania 8 komunikatów głosowych,

➔ programowanie zdalne przez GPRS (serwer RopamBridge),

➔ microUSB do programowania lokalnego (Usb-USBmicro),

➔ moduł alarmowy, funkcje centrali alarmowej,

➔ intuicyjna wizualizacja i sterowanie centralami alarmowymi,

➔ gniazdo nanoSIM,

➔ współpraca z zasilaczem PSR-ECO-2012 (brak w zestawie),

➔ 2 wejścia analogowe AI1, AI2 (I7-I8), konfigurowane: 0-10 V lub 4-20 mA,

➔ 4 wyjścia: O1 wyjście przekaźnikowe, O2-O4 wyjścia tranzystorowe z zabezpieczeniem zwarciowym (0.7 A),

➔ rozłączne złącza i konektory,

➔ mikroprocesor 32-bitowy, wbudowany system operacyjny czasu rzeczywistego RTOS,

➔ zasilanie 12 V/DC z kontrolą napięcia DC (do zasilania zalecany nadzorowany, zasilacz buforowy: PSR-ECO-2012 – brak w zestawie),

➔ aplikacje mobilne: RopamBasic (Android, IOS) do sterowania online poprzez GPRS i serwer RopamBridge –  RopamDroid (Android w wersji 2.1 ÷ 6) do sterowania poprzez SMS.

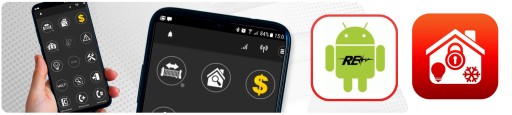

Aplikacje do sterowania

Służą do transmisji niewielkiej ilości danych, dzięki czemu sprzyjają oszczędności i kontroli wydatków związanych z obsługą systemu.

⏩ Ropam Droid

Do pobrania w Google Play (dla systemów Android). Jest oparta o komunikację SMS.

⏩ Ropam Basic

Do pobrania w Google Play (dla systemów Android) lub App Store (dla systemów iOS). Opiera się o komunikację GPRS.

Logic Processor

➔ zaawansowane funkcje logiczne, funkcje arytmetyczne, liczniki, przekaźniki czasowe,

➔ 10 niezależnych warunków logicznych (bloki if-then-else),

➔ 10 przekaźników czasowych do realizacji funkcji czasowo-logicznych,

➔ 4 timery kalendarzowe,

➔ monitoring GPRS (współpraca ze stacją/serwerem RMS lub Kronos NET, szyfrowana transmisja TCP/IP, dwa adresy IP, zapasowa transmisja SMS, praca równoległa z trybem powiadomienia SMS/VOICE).

Możliwe zastosowania:

• powiadomienie dla systemów alarmowych,
• systemy automatyki domowej (funkcje przekaźników czasowych),
• systemy kontroli i sterowania poprzez sieć GSM, sygnały binarne I/O,
• systemy kontroli i nadzoru temperatury np. serwerownie, lodówki (szczepionki), chłodnie, procesy termiczne,
• systemy kontroli i nadzoru wartości analogowej z czujników z wyjściami 0-10 V / 4-20 mA (np. wilgotność względna, temperatura, czujniki poziomu wody),
• systemy kontroli dostępu,
• regulacja temperatury,
• kontrola i sterowanie procesami technicznymi (np. przepompownie, kotłownie CO, fermy hodowlane).

Specyfikacja:

• Sygnalizacja awarii zasilania DC: U<11V
• Obciążalność wyjścia O1: In=1,0A @30V DC / 50V AC
• Obciążalność wyjścia AUX: In=1,0A (ciągła), Ipeak=1,3A (chwilowe)
• Zabezpieczenie przeciwzwarciowe i termiczne wyjścia AUX: Ilim=1,0~1,7A Tj, Tc=125 st. C (stan: ograniczenie prądu zwarciowego lub przeciążenie wyjścia)
• Obciążenie wyjść O2-O4: 700 mA @30V DC max. (brak zabezpieczenia przeciwzwarciowego)

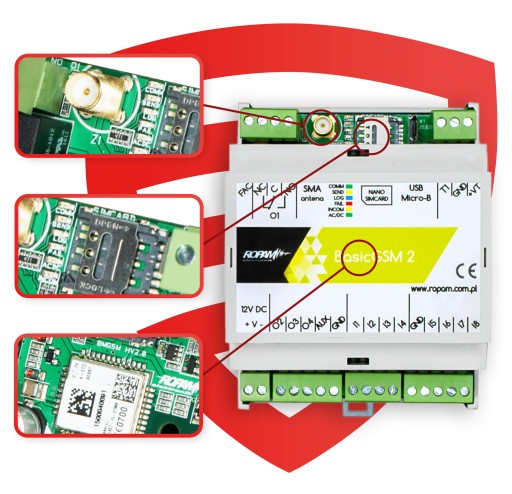

• Modem GSM: Quectel M66 (Quad-Bank, GPRS class 10), wykrywanie zagłuszania GSM
• Częstotliwość GSM pracy modemu: 850 / 900 / 1800 / 1900 MHz (przełączana automatycznie)
• Typ transmisji danych: SMS, VOICE, GPRS, E-mail (protokół SMTP)
• Sygnał audio AUDIO IN, AUDIO OUT (złącze VSR): 2 Vrms
• Wejścia binarne (programowane): NO, NC hi-Z/~200Ω, ~320Ω/hi-Z impedancja linii dla danego typu (brak naruszenia/naruszenie)
• Wejścia analogowe (programowane) I7, I8: Uin=0-10V DC max. (impedancja Z=270KΩ, rozdzielczość 10mV, dokładność 1% całego zakresu); Iin=4-20 mA max. (rozdzielczość 0,02 mA, dokładność 1% całego zakresu)
• Złącza: AWG: 24-12 wysuwane
• Napięcie zasilania: U=10,5~14,5V DC @1,5A min.
• Pobór prądu przez układy modułu (bez wyjść): 40 mA / 50 mA / 300 mA (min/śr./max.)
• Klasa środowiskowa: II
• Temperatura pracy: -10 st. C ... +55 st. C
• Wilgotność RH: 20% ... 90% bez kondensacji

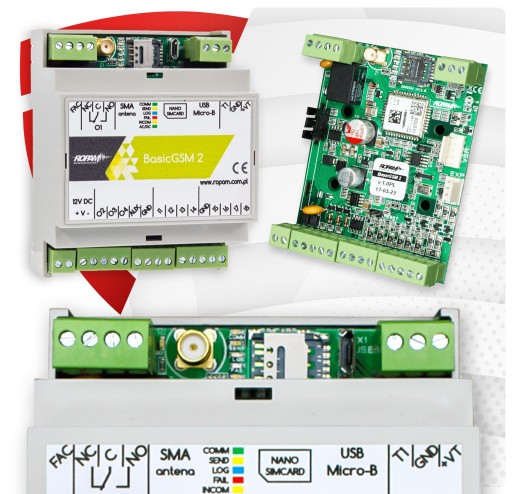

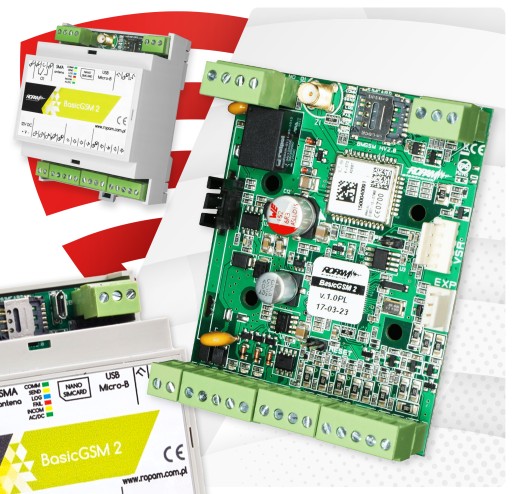

• Wymiary płytki elektroniki: 68 x 87 x 32 (+/- 1) mm
• Waga: 115 g
