Модульный контактор Schneider 40А 4НО 220/240В

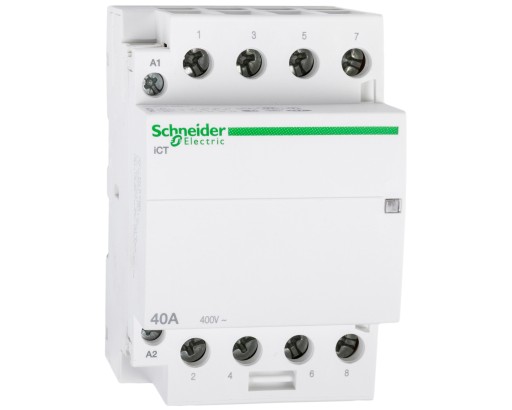

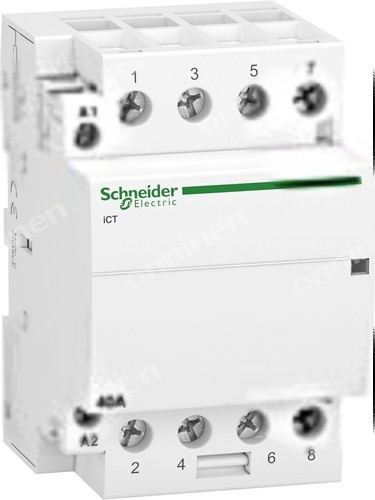

Schneider Electric Stycznik modułowy Acti9 iCT50-40-40-230 40A 4NO 50Hz 220/240 VAC, A9C20844

Parametry podstawowe

• napięcie sterujące [Uc]: 220...240 V AC 50 Hz
• Gama produktów: iCT
• rodzaj sieci: prąd przemienny (AC)
• Typ produktu lub komponentu : stycznik
• Nazwa produktu: Acti 9 iCT
• gama produktów: Acti 9
• kombinacja styków: 4 NO
• typ sterowania: zdalne sterowanie
• Znamionowy prąd łączeniowy [Ie]: 40 A AC7A
• Znamionowy prąd łączeniowy [Ie]: 15 A AC7B
• Opis biegunów: 4P
• zastosowanie urządzenia: silnikiogrzewanieoświetlenie
• skrócona nazwa urządzenia: iCT

Parametry uzupełniające

• przyłącza  zaciski: Obwód sterowania: zaciski typu tunelowego1 kabel (kable) 1.52.5 mm² sztywny
• przyłącza  zaciski: Obwód zasilający: zaciski typu tunelowego1 kabel (kable) 616 mm² elastyczny
• przyłącza  zaciski: Obwód zasilający: zaciski typu tunelowego1 kabel (kable) 625 mm² sztywny
• przyłącza  zaciski: Obwód sterowania: zaciski typu tunelowego2 kabel (kable) 1.52.5 mm² elastyczny
• częstotliwość sieci: 50 Hz
• wysokość: 85 mm
• częstotliwość przełączania: 100 przełączeń/dzień
• podstawa montażowa: 35 mm szyna symetryczna DIN
• szerokość w modułach 9 mm: 6
• pobór mocy w stanie wstrzymania VA: 6.56.5 VA
• Znamionowe napięcie izolacji [Ui] : 500 V prąd przemienny (AC) 50/60 Hz
• typ sygnału sterującego: bistabilny
• sposób montażu: zatrzaskowy
• trwałość elektryczna: 100000 cykl IEC/EN 61095 40 A 50 Hz AC7A
• trwałość elektryczna: 30000 cykl IEC/EN 61095 15 A 50 Hz AC7B
• trwałość elektryczna: 30000 cykl IEC/EN 61095 50 Hz AC7C
• trwałość elektryczna: 100000 cykl EN/IEC 6094741 50 Hz AC1
• trwałość elektryczna: 30000 cykl EN/IEC 6094741 50 Hz AC3
• trwałość elektryczna: 30000 cykl EN/IEC 6094741 50 Hz AC5A
• trwałość elektryczna: 30000 cykl EN/IEC 6094741 50 Hz AC5B
• moc rozruchu w VA: 53 VA
• trwałość mechaniczna: 1000000 cykl
• Kod zgodności: iCT
• sygnalizacja lokalna: wskaźnik aktywności
• znamionowe napięcie udarowe wytrzymywane [Uimp] : 4 kV
• kolor: biały
• Szerokość: 54 mm
• Segment rynku: budynki mieszkalne
• Segment rynku: małe obiekty handlowe
• głębokość: 60 mm
• Moment dokręcania: Obwód sterowania: 0.80.8 N.m
• Moment dokręcania: Obwód zasilający: 3.53.5 N.m
• Zgodność produktu: iACTp
• Zgodność produktu: iATEt
• Zgodność produktu: iACTc
• Zgodność produktu: iACTs
• największa moc: 2.1 W w 400 V prąd przemienny (AC)
• [Ue] znamionowe napięcie łączeniowe: 400 V prąd przemienny (AC) 50 Hz

Środowisko pracy

• Normy: IEC/EN 61095
• tropikalizacja: 2 zgodnie z EN 6094741
• tropikalizacja: 2 zgodnie z EN 61095
• tropikalizacja: 2 zgodnie z IEC 1095
• stopień ochrony IP: IP20
• poziom hałasu: 30 dB
• stopień zanieczyszczenia: 2
• Temperatura otoczenia dla przechowywania: 4070 °C
• wilgotność względna: 9595 % w 5555 °C
• wysokość pracy (w metrach nad poziomem morza): 2000 m
• rozpraszanie ciepła: 2.12.1 W w 50/60 Hz

Program lojalnościowy ELEKTROKLUB to najlepszy program partnerski dla klientów biznesowych w branży elektrotechnicznej.

• Kupujący, którzy wcześniej zarejestrują się na stronie programu, kupując premiowane produkty u Dystrybutorów Elektroklubowych otrzymują punkty wymienialne na nagrody lub środki na karcie przedpłaconej VISA.
• Program działa automatycznie i nie wymaga przesyłania skanów faktur, kodów z opakowań itp.
• Lista Premiowanych Produktów jest dostępna na stronie programu Elektroklub.

TEN PRODUKT BIERZE UDZIAŁ W PROGRAMIE LOJALNOŚCIOWYM ELEKTROKLUB

Schneider Electric Stycznik modułowy Acti9 iCT50-40-40-230 40A 4NO 50Hz 220/240 VAC, o numerze referencji A9C20844

• 4-biegunowy
• Znamionowy prąd łączeniowy Ie:  40 A AC-7A, 15 A AC-7B
• Kombinacja styków 4 NO
• Typ sterowania: Zdalne sterowanie
• Napięcie sterujące Uc = 230...240 V AC 50 Hz
• Znamionowe napięcie łączeniowe Ue = 400 V AC 50 Hz
• Największa moc 2,1 W w 400 VAC
• Znamionowe napięcie izolacji Ui  500 VAC 50 Hz
• Znamionowe napięcie udarowe wytrzymywane Uimp = 4 kV
• Typ sygnału sterującego: Bistabilny
• Częstotliwość przełączania: 100 przełączeń/dzień
• Sygnalizacja lokalna Wskaźnik aktywności
• Pobór mocy w stanie wstrzymania 6,5 VA
• Moc rozruchu 53VA
• Sposób montażu Zatrzaskowy
• Podstawa montażowa 35 mm szyna symetryczna DIN
• Szerokość w modułach 9 mm: 6
• Wymiary: (szer.) 54mm x (wys.) 85mm x (gł.) 60mm
• Stopień ochrony IP20
• Trwałość mechaniczna 1000000 cykli
• Trwałość elektryczna 100000 cykl IEC/EN 61095 40 A 50 Hz AC-7A

30000 cykl IEC/EN 61095 15 A 50 Hz AC-7B

30000 cykl IEC/EN 61095 50 Hz AC-7C

100000 cykl EN/IEC 60947-4-1 50 Hz AC-1

30000 cykl EN/IEC 60947-4-1 50 Hz AC-3

30000 cykl EN/IEC 60947-4-1 50 Hz AC-5A

30000 cykl EN/IEC 60947-4-1 50 Hz AC-5B

• Temperatura pracy wynosi od -5°C do 60°C.
• Temperatura przechowywania wynosi od -40°C do 70°C
• Produkt jest zgodny z normą IEC/EN 61095

Stycznik modułowy Acti 9 z serii iCT

Styczniki modułowe do montażu na szynie DIN dostępne w wersjach 16, 20, 25, 40, 63 oraz 100A. Trwałość łączeniowa to 100 000 cykli!

Szeroka gama styczników Acti 9 iCT od jedno- do czterobiegunowych jest w pełni kompatybilna ze wszystkimi produktami z serii Acti 9. Każdy stycznik modułowy ICT przeznaczony do montażu na szynie DIN skutecznie wspiera kontrolę obwodów elektrycznych w budynkach przemysłowych, mieszkalnych i komercyjnych. Przeznaczony do monitorowania i sterowania obwodami odbiorczymi odbiorników 1- i 3-fazowych pobierających prąd od 16 A do 100 A.

Aparatura modułowa Acti 9 Schneider Electric wyznacza najwyższe standardy w zakresie bezpieczeństwa instalacji elektrycznych oraz możliwości sygnalizacji i sterowania z wykorzystaniem systemów komunikacyjnych. Aparatura modułowa Acti 9 zapewnia bezpieczeństwo podczas konserwowania instalacji przez cały okres jej eksploatacji. Systemy aparatury modułowej Acti 9 zostały zaprojektowane tak, by zminimalizować czas przestoju i zapobiegać niezamierzonym wyzwoleniom. Aparatura modułowa Acti 9 upraszcza końcowy rozdział energii w budynkach i zakładach przemysłowych. W miarę pojawiania się nowych standardów instalacji lub zmian wymagań dotyczących budynków, aparaturę modułową Acti 9 można łatwo rozbudować. Jest to elastyczny i otwarty system, którego kompleksowe i zintegrowane elementy mogą komunikować się z każdym systemem zarządzania budynkiem. Urządzenia aparatury Acti9 gwarantują pełne bezpieczeństwo podczas obsługi dzięki VisiSafe.

Etykieta Green Premium

Etykieta Green Premium jest zobowiązaniem firmy Schneider Electric do dostarczania produktów o najwyższej w swojej klasie ekologiczności. To oznacza:

1. Budowanie energooszczędności, trwałości, wydajności,
2. Produkty o niskiej emisji CO2,
3. Ograniczanie wpływu na środowisko oraz pełna przejrzystość w tym zakresie,
4. Zgodność z najnowszymi przepisami m.in. z dyrektywą RoHS, certyfikatem o substancjach REACH oraz PEP (Product Environmental Profile).
