Предохранитель автоматического выключателя Schneider B10A 1P

Schneider Electric, Wyłącznik nadprądowy Acti9 iC60N-B10-1 B 10A 1-biegunowy A9F03110

Parametry podstawowe

• [In] prąd znamionowy: 10 A
• zdolność wyłączania: 6000 A Icn w 230 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 608981
• zdolność wyłączania: 10 kA Icu w 60...72 V prąd stały (DC) zgodnie z EN/IEC 609472
• zdolność wyłączania: 15 kA Icu w 12...60 V prąd stały (DC) zgodnie z EN/IEC 609472
• zdolność wyłączania: 10 kA Icu w 220...240 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 609472
• zdolność wyłączania: 36 kA Icu w 12...60 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 609472
• zdolność wyłączania: 20 kA Icu w 100...133 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 609472
• Gama produktów: iC60
• charakterystyka: B
• Normy: EN 608981
• Normy: IEC 609472
• Normy: EN 609472
• Normy: IEC 608981
• funkcja izolacyjna: tak zgodnie z EN 608981
• funkcja izolacyjna: tak zgodnie z EN 609472
• funkcja izolacyjna: tak zgodnie z IEC 608981
• funkcja izolacyjna: tak zgodnie z IEC 609472
• ilość zabezpieczonych biegunów: 1
• rodzaj sieci: prąd przemienny (AC)
• rodzaj sieci: prąd stały (DC)
• symbol zdolności wyłączania: N
• Opis biegunów: 1P
• Typ produktu lub komponentu : wyłącznik nadprądowy
• Nazwa produktu: Acti 9 iC60
• Kategoria użytkowania: kategoria A zgodnie z EN 608981
• Kategoria użytkowania: kategoria A zgodnie z IEC 608981
• zastosowanie urządzenia: dystrybucja
• skrócona nazwa urządzenia: iC60N
• technologia wyzwalacza: termomagnetyczny
• gama produktów: Acti 9

Parametry uzupełniające

• [Ics] znamionowy prąd wyłączalny eksploatacyjny: 27 kA 75 % zgodnie z EN 609472  12...60 V prąd przemienny (AC) 50/60 Hz
• [Ics] znamionowy prąd wyłączalny eksploatacyjny: 7.5 kA 75 % zgodnie z EN 609472  220...240 V prąd przemienny (AC) 50/60 Hz
• [Ics] znamionowy prąd wyłączalny eksploatacyjny: 27 kA 75 % zgodnie z IEC 609472  12...60 V prąd przemienny (AC) 50/60 Hz
• [Ics] znamionowy prąd wyłączalny eksploatacyjny: 7.5 kA 75 % zgodnie z IEC 609472  220...240 V prąd przemienny (AC) 50/60 Hz
• [Ics] znamionowy prąd wyłączalny eksploatacyjny: 15 kA 75 % zgodnie z IEC 609472  100...133 V prąd przemienny (AC) 50/60 Hz
• [Ics] znamionowy prąd wyłączalny eksploatacyjny: 15 kA 75 % zgodnie z EN 609472  100...133 V prąd przemienny (AC) 50/60 Hz
• [Ics] znamionowy prąd wyłączalny eksploatacyjny: 6000 A 100 % zgodnie z EN 608981  230 V prąd przemienny (AC) 50/60 Hz
• [Ics] znamionowy prąd wyłączalny eksploatacyjny: 6000 A 100 % zgodnie z IEC 608981  230 V prąd przemienny (AC) 50/60 Hz
• [Ics] znamionowy prąd wyłączalny eksploatacyjny: 10 kA 100 % zgodnie z EN 609472  72 V prąd stały (DC)
• [Ics] znamionowy prąd wyłączalny eksploatacyjny: 10 kA 100 % zgodnie z IEC 609472  72 V prąd stały (DC)
• [Ics] znamionowy prąd wyłączalny eksploatacyjny: 15 kA 100 % zgodnie z EN 609472  12...60 V prąd stały (DC)
• [Ics] znamionowy prąd wyłączalny eksploatacyjny: 15 kA 100 % zgodnie z IEC 609472  12...60 V prąd stały (DC)
• Znamionowe napięcie izolacji [Ui] : 500 V prąd przemienny (AC) 50/60 Hz zgodnie z EN 609472
• Znamionowe napięcie izolacji [Ui] : 500 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 609472
• wysokość: 91 mm
• trwałość elektryczna: 10000 cykl
• wskazanie położenia styku: tak
• zabezpieczenie różnicowoprądowe: bez
• podstawa montażowa: szyna DIN
• trwałość mechaniczna: 20000 cykl
• szerokość w modułach 9 mm: 2
• Kod zgodności: iC60
• górna granica wyzwalania magnetycznego: 4 x In +/ 20 %
• klasa ograniczenia: 3 zgodnie z EN 608981
• klasa ograniczenia: 3 zgodnie z IEC 608981
• sygnalizacja lokalna: wskaźnik wyzwolenia
• znamionowe napięcie udarowe wytrzymywane [Uimp] : 6 kV zgodnie z EN 609472
• znamionowe napięcie udarowe wytrzymywane [Uimp] : 6 kV zgodnie z IEC 609472
• kolor: biały
• Szerokość: 18 mm
• Segment rynku: budynki mieszkalne
• Segment rynku: małe obiekty handlowe
• głębokość: 78.5 mm
• Moment dokręcania: 22 N.m góra lub dół
• Masa produktu: 0.125 kg
• przyłącza  zaciski: zacisk podwójny (góra lub dół) 125 mm² sztywny
• przyłącza  zaciski: zacisk podwójny (góra lub dół) 116 mm² elastyczny
• długość odizolowanego odcinka: 14 mm dla góra lub dół połączenie
• typ sterowania: dźwignia
• [Ue] znamionowe napięcie łączeniowe: 230 V prąd przemienny (AC) 50/60 Hz
• [Ue] znamionowe napięcie łączeniowe: 12...60 V prąd przemienny (AC) 50/60 Hz
• [Ue] znamionowe napięcie łączeniowe: 220...240 V prąd przemienny (AC) 50/60 Hz
• [Ue] znamionowe napięcie łączeniowe: 100...133 V prąd przemienny (AC) 50/60 Hz
• [Ue] znamionowe napięcie łączeniowe: 72 V prąd stały (DC)
• [Ue] znamionowe napięcie łączeniowe: 12...60 V prąd stały (DC)

Środowisko pracy

• Stopień zanieczyszczenia: 3
• Temperatura otoczenia dla przechowywania: 4085 °C
• wilgotność względna: 9595 % w 5555 °C
• tropikalizacja: 2
• kategoria przepięciowa: IV
• stopień ochrony IP: IP20 zgodnie z IEC 60529
• stopień ochrony IP: IP20 zgodnie z EN 60529

Schneider Electric Wyłącznik nadprądowy serii iC60N, o numerze referencji A9F03110

• 1-biegunowy
• prąd znamionowy - 10A
• charakterystyka B
• wytrzymałość zwarciowa 6kA
• zapewnia ochronę przed zwarciami i przeciążeniami
• możliwość bezpośredniego podłączenia dwóch przewodów o różnych przekrojach
• optyczny wskaźnik Visi-Trip wyzwolenia elektrycznego, biało-czerwony
• wskaźnik Visi Safe sprawia, że obwód odpływowy jest zawsze chroniony, sygnalizuje bezpieczny stan styków
• możliwość demontażu pojedynczego aparatu bez potrzeby zdejmowania szyny łączeniowej
• zdejmowanie z szyny DIN bez użycia narzędzi

Program lojalnościowy ELEKTROKLUB to najlepszy program partnerski dla klientów biznesowych w branży elektrotechnicznej.

• Kupujący, którzy wcześniej zarejestrują się na stronie programu, kupując premiowane produkty u Dystrybutorów Elektroklubowych otrzymują punkty wymienialne na nagrody lub środki na karcie przedpłaconej VISA.
• Program działa automatycznie i nie wymaga przesyłania skanów faktur, kodów z opakowań itp.
• Lista Premiowanych Produktów jest dostępna na stronie programu Elektroklub.

TEN PRODUKT BIERZE UDZIAŁ W PROGRAMIE LOJALNOŚCIOWYM ELEKTROKLUB

Wyłączniki iC60N z podwójnymi zaciskami firmy Schnieder Electric spełniają zarówno normy budowlane jak i przemysłowe. Dzięki temu swoje zastosowanie znajdują w budynkach mieszkalnych oraz przeznaczenia publicznego. Ich niewątpliwą zaletą jest system VisiTrip, czyli znajdujące się na froncie dwa wskaźniki:

- wyzwolenia - który kolorem czerwonym sygnalizuje wyzwolenie na skutek zakłócenia

- wkaźnik zmiany styków - widoczny zielony pasek gwarantuję fizyczne otwarcie styków i pozwala na dokonywanie czynności w obwodzie odpływowym z całkowitym bezpieczeństwie.

Wyposażenie wyłączników w podwójne zatrzaski pozwala na usunięcie ich z szyny sztyftowej bez użycia narzędzi. Bardzo dużą zaletą tej serii jest szeroka gama urządzeń. Wyłączniki iC60N/H są dostępne w wersjach 1P, 2P, 3P, 4P w charakterystykach B,C, D do 63A.

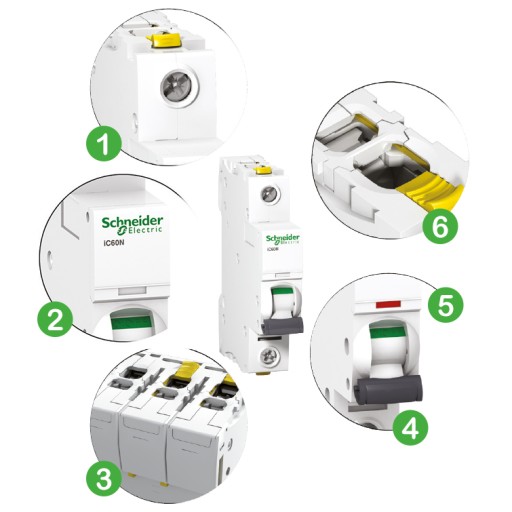

1-Izolowane zaciski IP20

2- Duże pole na oznacznik obwodu

3-Podwójny zatrzask pozwala na usunięcie aparatu od strony przedniej bez użycia narzędzi i bez usuwania szyny sztyftowej

4-Wskaźnik stanu styków

• Odłączanie izolacyjne zgodnie z wymaganiami normy IEC/EN 60947-2.
• Widoczny zielony pasek gwarantuje fizyczne otwarcie styków i pozwala na dokonywanie czynności w obwodzie odpływowym z całkowitym bezpieczeństwem

5-Okienko wskaźnika wyzwolenia

Wyzwolenie na skutek zakłócenia jest sygnalizowane czerwonym wskaźnikiem na przedniej stronie

6-Podwójne zaciski do przyłączenia od góry lub od dołu: przewodem lub szyną sztyftową

VisiSafe

Zastosowanie VisiSafe™ zapewnia, że obwód odpływowy jest zawsze chroniony, niezależnie od warunków przepięciowych, stopnia zużycia i doświadczenia osoby obsługującej, nawet w najbardziej wymagających warunkach. Zielony wskaźnik sygnalizuje bezpieczny stan styków.

Szczególne cechy ochronne:

• Najwyższe wytrzymywane napięcie udarowe: Uimp = 6 kV
• Gwarancja dłuższej pracy sprzętu pomimo warunków przepięciowych
• Najwyższa odporność na zanieczyszczenia wśród urządzeń modułowych: 3 stopień poziomu zanieczyszczeń
• Prawdziwie wszechstronny produkt, który sprawdza się w każdych warunkach
• Napięcie znamionowe izolacji: 500 V
• Pełne bezpieczeństwo osoby manewrującej dźwignią napędową.

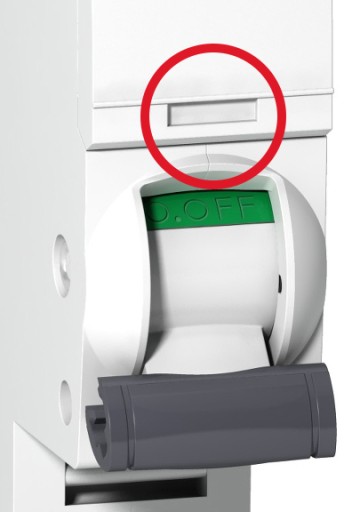

VisiTrip minimalizuje przestoje i skraca czas napraw. Możliwość zidentyfikowania usterek jednym rzutem oka i łatwego ustalenia stanu sieci. VisiTrip sygnalizuje jedynie błędne wyjście, umożliwiając szybką diagnozę, rozwiązanie i powtórne załączenie odbiorników dla łatwiejszego zarządzania budynkiem i redukcji przestojów

Szczególne cechy ochronne:

• Najwyższe wytrzymywane napięcie udarowe: Uimp = 6 kV
• Gwarancja dłuższej pracy sprzętu pomimo warunków przepięciowych
• Najwyższa odporność na zanieczyszczenia wśród urządzeń modułowych: 3 stopień poziomu zanieczyszczeń
• Prawdziwie wszechstronny produkt, który sprawdza się w każdych warunkach
• Napięcie znamionowe izolacji: 500 V
• Pełne bezpieczeństwo osoby manewrującej dźwignią napędową.

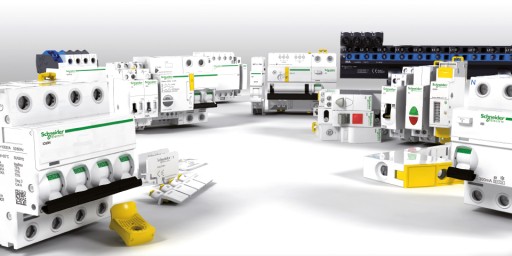

Aparatura modułowa Acti 9 Schneider Electric wyznacza najwyższe standardy w zakresie bezpieczeństwa instalacji elektrycznych oraz możliwości sygnalizacji i sterowania z wykorzystaniem systemów komunikacyjnych. Aparatura modułowa Acti 9 zapewnia bezpieczeństwo podczas konserwowania instalacji przez cały okres jej eksploatacji. Systemy aparatury modułowej Acti 9 zostały zaprojektowane tak, by zminimalizować czas przestoju i zapobiegać niezamierzonym wyzwoleniom. Aparatura modułowa Acti 9 upraszcza końcowy rozdział energii w budynkach i zakładach przemysłowych. W miarę pojawiania się nowych standardów instalacji lub zmian wymagań dotyczących budynków, aparaturę modułową Acti 9 można łatwo rozbudować. Jest to elastyczny i otwarty system, którego kompleksowe i zintegrowane elementy mogą komunikować się z każdym systemem zarządzania budynkiem. Urządzenia aparatury Acti9 gwarantują pełne bezpieczeństwo podczas obsługi dzięki VisiSafe.
