Самоочищающийся фильтр 90 микрон с предварительной промывкой.

PR-H

SAMOCZYSZCZĄCY FILTR 90 MIKRONÓW Z PŁUKANIEM WSTECZNYM

ZALETY:

Filtr umożliwia korzystanie bez konieczności częstego obsługiwania filtra i mycia wkładu.

Prosta operacja - otworzyć i zamknąć zawór na spodzie korpusu zapewni czysty filtr po krótkiej chwili.

Samodzielna możliwość dokonania oczyszczenia wkładu za sprawa płukania wstecznego i zapewnienia najlepszego usunięcia zanieczyszczeń z wkładu, na zasadzie przepływu przeciwnego, który popycha zanieczyszczenia do odpływu (otwartego zaworu).

Woda jest dostarczana nawet podczas procesu samooczyszczania się wkładu, bez przerwy w dostawi wody.

Filtr samoczyszczący został zaprojektowany i skonstruowany według nowatorskiego technicznego rozwiązania. Za sprawą systemu płukania wstecznego przez oczyszczanie pod prąd, filtr może usunąć więcej substancji zdeponowanych na powierzchni wkładu.

Filtr posiada nominalną filtrację na poziomie 90 mikronów, wkład z siecią ze stali nierdzewnej

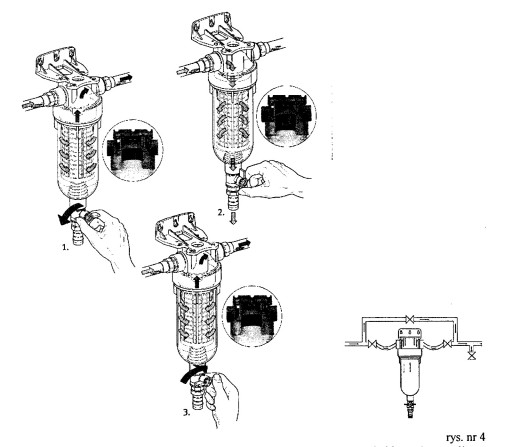

Kiedy filtr jest zatkany (zanieczyszczony), należy otworzyć zawór na spodzie klosza (rys. nr 1). Ta operacja z płukaniem wstecznym wytwarza ciśnienie w filtrze, który wywiera nacisk na wkład, automatycznie odwracając przepływ wody od wewnątrz (pod prąd) z wkładu na zewnątrz (rys. nr 2). Ten wsteczny przepływ wody niesie cząstki i substancje zanieczyszczone z wkładu do odpływu. Zamykając zawór po kilku sekundach ciśnienie i praca wkładu wraca do warunków początkowych (rys. nr 3).

UWAGA!!!

Jeżeli ciśnienie jest większe niż 8 bar, powinno zostać zainstalowane urządzenie redukujące ciśnienie.

Przed zainstalowaniem filtra zalecane jest stosowanie obejść i zaworów odcinających zapewniających zamkniecie na wejściu i wyjściu (rys. nr 4)

SPECYFIKACJA

• Głowica: polipropylen
• Klosz: PET
• O-RING: EPDM
• ZAWÓR: korpus za stali nierdzewnej, o-ring EPDM
• PRZYŁĄCZE: CW 614 N wtopka mosiężna
• CIŚNIENIE MINIMALNE: 1,8 BAR
• CISNIENIE MAKSYMALNE: 8 BAR
• TEMPERATURA MAKSYMALNA: +45° C
• ŚREDNICA PRZYŁĄCZA 1"

Atest PZH - HK/W/037/01/2008

Aprobata Techniczna - ITB AT-15-7504/2007

Aneks nr 1 do AT-15-7504/2007
