F&F 2-ФУНКЦИОНАЛЬНОЕ РЕЛЕ ВРЕМЕНИ PCU-520

Firma F&F powstała w 1992 roku. Wyłoniła się z firmy handlowo-usługowej działającej w branży elektronicznej. Doświadczenie właścicieli z zakresu elektroniki i elektrotechniki pozwoliło stworzyć firmę o profilu produkcyjnym, oferującą elektroniczne urządzenia sterujące dla automatyki domowej i przemysłowej. F&F jest znaną w Polsce marką, a wyroby pod nią produkowane trafiają na rynki krajów na całym świecie.

Obecnie współpraca działu badawczo-rozwojowego firmy ze środowiskiem naukowym oraz klientami prowadzi do dynamicznego rozwoju oferty i pozwala tworzyć rozwiązania o coraz wyższym stopniu zaawansowania technologicznego, czego przykładem są systemy inteligentnego domu F&Home i systemy telemetryczne.

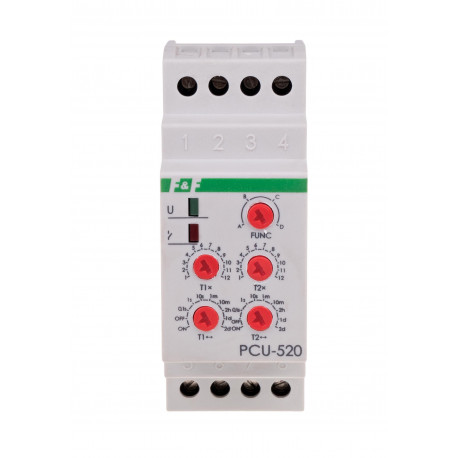

PRZEKAŹNIK CZASOWY 2-FUNKCJYJNY F&F PCU-520

☀️Przekaźnik czasowy z nastawą dwóch czasów t1 i t2 (czasu pracy i czasu przerwy).

• Funkcja:             opóźnione wyłączenie, opóźnione załączenie, praca cykliczna
• Napięcie zasilania: 230 V AC
• montaż:                 na szynie 35 mm

☀️Przekaźniki czasowe służą do sterowania czasowego w układach automatyki przemysłowej i domowej (np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp).

Dane techniczne:

✅zasilanie: 230V AC lub 24V AC/DC

✅prąd obciążenia: 2× 8 A

✅styk separowany 2P

✅zakres nastawy czasu pracy 0,1sek÷24h

✅opóźnienie zadziałania

✅sygnalizacja zasilania  LED zielona

✅sygnalizacja stanu styku LED czerwona

✅pobór mocy  1,2W

✅temperatura pracy  -25÷50°C

✅przyłącze zaciski śrubowe 2,5mm²

✅wymiary: 2 moduły (35mm)

✅montaż: na szynie TH-35

✅stopień ochrony: IP20

☀️Działanie

Funkcje:

• OPÓŹNIONE WYŁĄCZENIE (A)

Do czasu załączenia przekaźnika styki pozostają w pozycji 1-5, 2-8. Po podaniu napięcia zasilającego styki zostają przełączone w pozycję 1-6, 2-7 na czas t1. Po odmierzeniu czasu t1 styki powracają do pozycji 1-5, 2-8 na czas t2. Po czasie t2 styki przekaźnika powracają do pozycji 1-5, 2-8 na czas  t2. Po czasie t2 styki przekaźnika powracają do pozycji 1-6, 2-7 Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.

• OPÓŹNIONE ZAŁĄCZENIE (B)

Po podaniu napięcia zasilającego styki pozostają w pozycji  1-5, 2-8 przez czas t1. Po odmierzeniu czasu t1 następuje przełączenie styków w pozycję 1-6, 2-7 na czas t2. Po czasie t2 styki przekaźnika powracają do pozycji 1-5, 2-8. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu.

• OPÓŹNIONE WYŁĄCZENIE - CYKLICZNIE (C)

Tryb pracy opóźnionego wyłączania realizowany cyklicznie w ustawionych odstępach  czasu pracy i przerwy.

• OPÓŹNIONE ZAŁĄCZENIE - CYKLICZNIE (D)

Tryb pracy opóźnionego załączania realizowany cyklicznie w ustawionych odstępach  czasu pracy i przerwy.
