ДАТЧИК ДВИЖЕНИЯ СУМЕРКИ НАРУЖНЫЙ 240° 2 ДАТЧИКА

CZUJNIK RUCHU ZMIERZCHU 2 SENSORY - 3 RODZAJE MONTAŻU 240°

MODEL: ORNO OR-CR-265

• WSPÓŁPRACUJE Z OŚWIETLENIEM LEDOWYM

• 2 SENSORY: URZĄDZENIE MOŻE DZIAŁAĆ JAKO CZUJNIK RUCHU Z REGULACJĄ NATĘŻENIA ŚWIATŁA I CZASU ŚWIECENIA LUB TYLKO JAKO CZUJNIK ZMIERZCHU

• DUŻY ZASIĘG DETEKCJI I KĄT WIDZENIA CZUJNIKA RUCHU - 10 METRÓW, 240°

• PŁYNNA REGULACJA CZASU ŚWIECENIA I NATĘŻENIA ŚWIATŁA

• MOŻLIWOŚĆ MONTAŻU NA ZEWNĄTRZ - WYSOKI STOPIEŃ OCHRONY PRZED DZIAŁANIEM WARUNKÓW ATMOSFERYCZNYCH IP65

• PLASTIKOWA OSŁONA DO REGULACJI KĄTA WYKRYWANIA PRZEZ CZUJNIK RUCHU W ZESTAWIE

ZESTAW ZAWIERA

• CZUJNIK RUCHU - 1 sztuka
• AKCESORIA MONTAŻOWE
• SCHEMAT PODŁĄCZENIA I INSTRUKCJA OBSŁUGI W JĘZYKU POLSKIM
• KARTA GWARANCYJNA
• ORYGINALNE OPAKOWANIE

CHARAKTERYSTYKA

Czujnik służy do automatycznego sterowania oświetleniem lub innymi urządzeniami elektrycznymi przy jednoczesnej oszczędności energii elektrycznej.

Odbiornik (oświetlenie) jest włączane za pomocą czujnika ruchu PIR, który działa na podczerwień. Pozwala on na włączenie oświetlenia pod wpływem ruchu obiektu wydzielającego ciepło w obrębie pola widzenia czujnika i pozostaje włączone tak długo jak długo czujnik ruchu wykrywa ruch w obrębie pola widzenia. Jeśli w ustawionym czasie nie zostanie wykryty ruch oświetlenie lub inne podłączone urządzenie elektryczne zostanie automatycznie wyłączone.

Urządzenie współpracuje z oświetleniem LED.

Czujnik posiada potencjometry do regulacji: czasu świecenia i czułości natężenia światła.

1) Sensor rozpoznaje dzień i noc. Użytkownik może dostosować stan pracy przy różnym oświetleniu otoczenia. Może pracować w nocy i w ciągu dnia, jeśli jest ustawiony w pozycji (maksymalnej) SUN. Może pracować w świetle otoczenia mniejszym niż 3LUX, gdy jest ustawiony w pozycji „3LUX” (min).

2) Po ustawieniu pokrętła LUX w pozycji MOON/SUN sensor będzie działał tylko jak czujnik zmierzchu. Gdy natężenie światła będzie mniejsze niż 15 LUX, sensor zacznie pracę i włączy oświetlenie, natomiast gdy natężenie światła będzie większe niż 50 LUX sensor wyłączy oświetlenie.

Czas opóźnienia wyłączenia sumowany jest w sposób ciągły. Gdy czujnik wykryje kolejny sygnał wzbudzenia, zacznie od nowa odliczać czas potrzebny do wyłączenia urządzenia.

• LUX - regulacja natężenia światła: Ustawienie to określa przy jakim natężeniu światła urządzenie przestaje wykrywać ruch, pozostając w trybie czuwania. Zabezpiecza to przed niepożądanym włączaniem oświetlenia podczas dnia. Porę świecenia ustawia się pokrętłem “LUX”, które należy przekręcić do oporu zgodnie z ruchem wskazówek zegara i poczekać do zmierzchu. Gdy zacznie się ściemniać należy ustawić porę świecenia przekręcając pokrętło “LUX” do momentu włączenia się światła.

Zakres regulacji natężenia światła LUX: <3-2000 lux

• TIME - regulacja czasu świecenia: Pokrętło umożliwia określenie czasu przez jaki urządzenie będzie działało po aktywacji czujnika. Czas świecenia liczy się od momentu wykrycia ruchu do momentu wyłączenia.

Zakres regulacji TIME: min.: 10 sek. ± 3 sek., max.: 15min.±2min

STREFA WYKRYWANIA RUCHU

• Wysokość montażu: 1,8-2,5m

• Zasięg wykrywania ruchu: max 10m

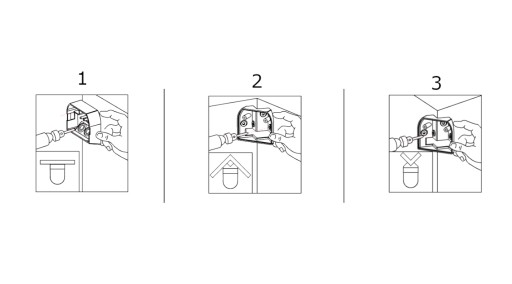

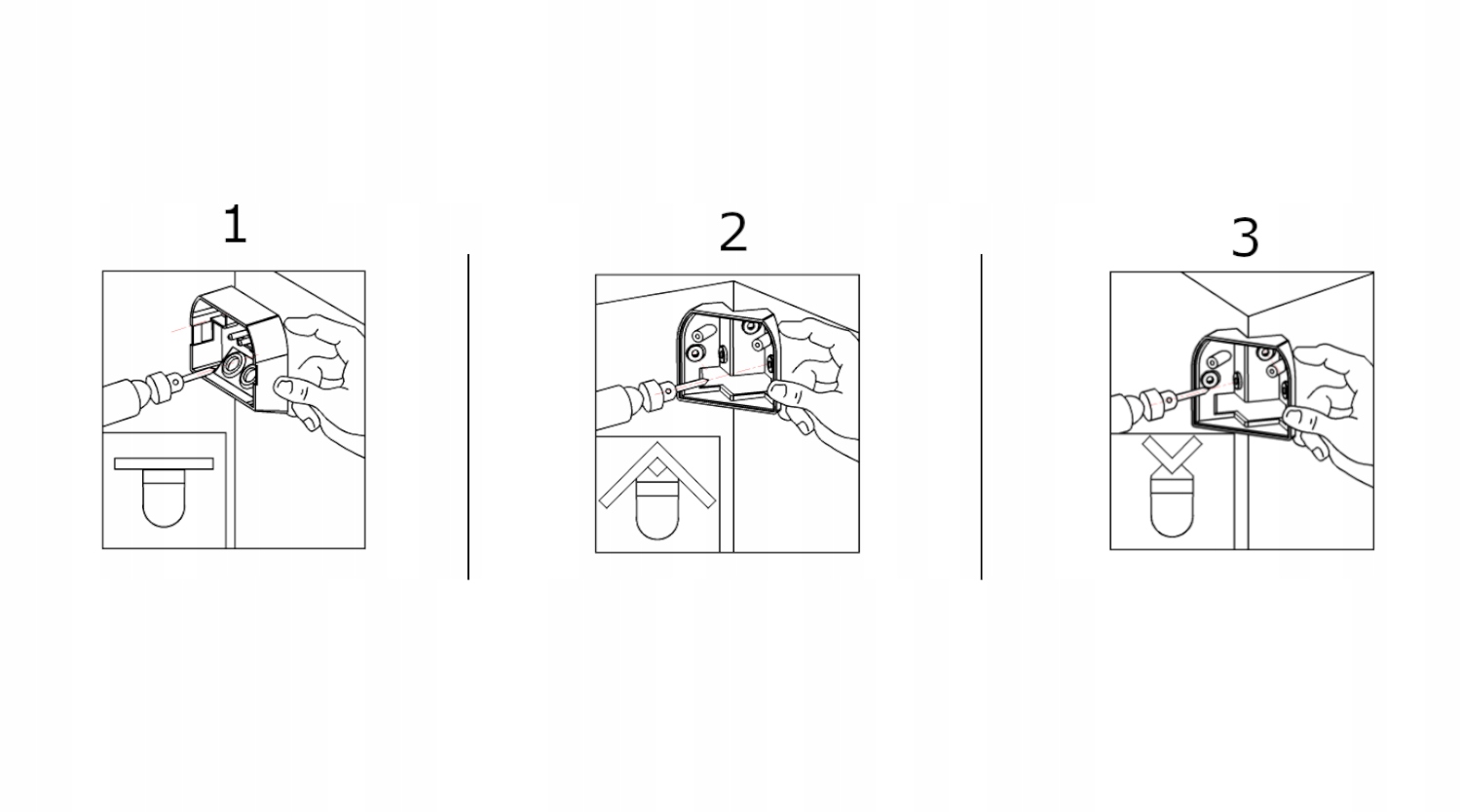

3 RODZAJE MONTAŻU

1 - Płaska powierzchnia

2 - Rogowy wewnętrzny

3 - Rogowy zewnętrzny

KROK 1: Zdejmij osłonę, która znajduje się obok klosza i dostosuj położenie pokręteł TIME i LUX. Jeśli kąt detekcji ma być mniejszy niż 360° możesz założyć plastikową osłonkę powyżej klosza.

KROK 2: Odkręć śruby poniżej klosza i zdejmij podstawę urządzenia. Odkręć również dwie śruby znajdujące się na podstawie i rozłóż ją na dwie części (rys. 5c).

KROK 3: Przeprowadź przewody zasilające przez otwory w podstawie. Połącz je z urządzeniem, zgodnie ze schematem połączeń przewodów.

KROK 4: Za pomocą korków rozporowych przytwierdź podstawę w wybranym przez siebie miejscu.

KROK 5: Zamontuj czujnik do podstawy i dokręć śruby. Podłącz zasilanie i wypróbuj urządzenie.

KROK 6: Czujnik nadaje się do montażu bezpośrednio na ścianie oraz w narożnikach wewnętrznych i zewnętrznych (przy użyciu uchwytu montażowego).

SCHEMAT POŁĄCZEŃ PRZEWODÓW

1 - WEJŚCIE

2 - WYJŚCIE

3 - OBCIĄŻENIE

SPECYFIKACJA TECHNICZNA

• Typ czujnika: podczerwień
• Kąt widzenia: 240st.
• Zasięg detekcji: 10m
• Napięcie zasilania: 230V~, 50Hz
• Pobór mocy: ok. 0,5W
• Max. obciążenie: 1200W (oświetlenie żarowe), 600W (oświetlenie LED)
• Stopień ochrony IP: IP65
• Kolor: biały
• Regulacja natężenia światła LUX: tak
• Zakres regulacji natężenia światła LUX: <3-2000 lux
• Regulacja czasu świecenia TIME: tak
• Zakres regulacji TIME: min.: 10 sek. ± 3 sek., max.: 15min.±2min
• Regulacja zasięgu detekcji SENS: nie
• Montaż: natynkowy
• Wymiary czujnika (szer./wys./gł. [mm]): 72,7 x 125,2 x 71,4
• Inne cechy: wysokość montażu: 1,8-2,5m, Dwa sensory
