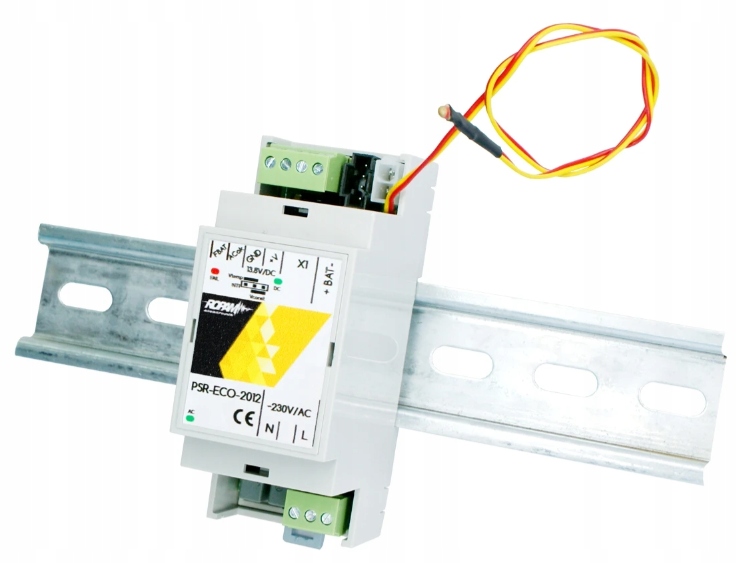

БУФЕРНЫЙ ИСТОЧНИК ПИТАНИЯ ROPAM PSR-ECO-2012 12 В на DIN-РЕЙКУ

PSR-ECO-2012

Zasilacz buforowy Ropam PSR-ECO-2012

Opis produktu:

INTELIGENTNY BUFOROWY ZASILACZ O WYSOKIEJ SPRAWNOŚCI 90%. BARDZIEJ ENERGOOSZCZĘDNY NIŻ KLASYCZNE ZASILACZE NP. CENTRAL ALARMOWYCH (cały klasyczny układ trafo + zasilacz centrali zazwyczaj ma sprawność 60-70%). POZA TYM INTELIGENTNE ŁADOWANIE AKUMULATORA. KOMPENSUJE PRĄD ŁADOWANIA AKUMULATORA WZGLĘDEM TEMPERATURY OTOCZENIA. Wydłuża żywotnośc akumulatora i na dłużej zachowana jego pełna pojemność. Konstrukcja zgodna z PN-EN 50131-6, stopien 1, 2 lub 3, zasilacz typ A. Zasilacz w obudowie DIN, zajmuje dwa moduły.

Służy do zasilania central, ekspanderów i modułów GSM firmy Ropam (wersje bez zasilacza, czyli bez -PS) jak i instalatorzy stosują do zasilania ekspanderów firmy Satel zamiennie do zasilaczy APS-412.

Moc zasilacza 1,5A (dla urządzeń) + dodatkowo obwód ładowania akumulatora 0,7A dla 12V DC lub 0,4A dla 13,4V DC.

⏩ Najważniejsze cechy:

• Spełnia wymagania normy PN-EN 50131-6
• Posiada obudowę przystosowana do montażu na szynie DIN
• Współpracuje z akumulatorami podtrzymującymi kwasowo-łowiowymi 1.2 Ah lub 7 Ah
• Cechuje się wysoką sprawność na poziomie 90%
• Posiada wyjścia techniczne - stan AC, stan akumulatora, inne awarie
• Posiada liczne zabezpieczenia - OCP, SCP, OHP, OVP, UVP
• Posiada separację galwaniczną PRI/SEC 3.5 kV
• Posiada optyczną sygnalizację pracy

✅ Funkcje i parametry zasilacza AC/DC, blok przetwarzania energii:

• Un=13,8V/DC
• moc wyjściowa 20W,
• wysoka sprawność energetyczna 90% w pełnym zakresie pracy,
• podwyższona separacja galwaniczna PRI/SEC: 3,5kV,
• zasilacz bezprzerwowego napięcia DC,
• elektroniczne i autonomiczne zabezpieczenia: przeciążeniowe OCP, przeciwzwarciowe SCP,
• temperaturowe OHP, nadnapięciowe OVP, podnapięciowe UVP
• II klasa ochronności, bez obwodu PE,
• obudowa modułowa DIN 2M,

✅ Funkcje i parametry obwodu ładowarki akumulatora:

• ładowanie akumulatora dwufazowe I/U: stało-prądowe i stało-napięciowe,
• auto-kompensacji napięcia ładowania, +/- 3,3 [mV/°C/ogniwo] względem temperatury 25 °C,
• elektroniczne zabezpieczenia z auto-powrotem: OCP, SCP, UVP i odwrotną polaryzacją (RPP),
• dynamiczny test i diagnostyka akumulatora,
• obsługa akumulatorów 12V ołowiowo-kwasowych (SLA lub AGM) 1.2Ah do 7Ah.

✅ Status pracy zasilacza (nadzór) i komunikacja systemowa:

• konstrukcja i funkcje zgodne z PN-EN 50131-6, stopień, zasilacz typ A
• wyjścia techniczne: stan AC, stan akumulatora oraz pozostałe awarie

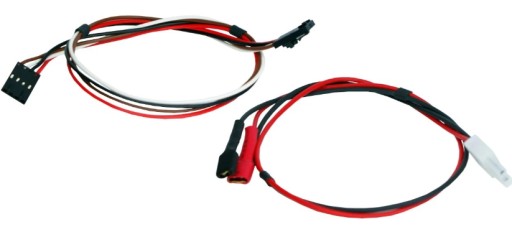

• nadzór i komunikacja z systemami: OptimaGSM, BasicGSM 2, MultiGSM 2 (wiązka),
• optyczna sygnalizacja stanu pracy zasilacza.

UWAGI: montaż w dedykowanych obudowach z indeksem 'D' np. O-R4D,

Dane techniczne:

• Napięcie zasilania 230 V AC
• Napięcie wyjściowe 12V DC
• Buforowy TAK
• Wewnętrzny TAK
• Dedykowany akumulator Kwasowo-ołowiowy 1.2 Ah / 7 Ah
• Zabezpieczenie przeciwzwarciowe (SCP) TAK
• Zabezpieczenie przeciążeniowe (OLP) TAK
• Zabezpieczenie termiczne (OHP) TAK
• Współpraca BasicGSM 2, MultiGSM 2, OptimaGSM
• Zabezpieczenie nadnapięciowe (OVP) TAK
• Wyjścia techniczne TAK
• Sygnalizacja pracy TAK
• Zgodność z EN 50131-6 TAK

Zasilacz buforowy

Współpraca z akumulatorem podtrzymującym

Cechą charakterystyczną zasilacza jest możliwość współpracy z akumulatorem kwasowo-ołowiowym (SLA lub AGM), o pojemności 1.2 Ah lub 7 Ah. Po jego zastosowaniu zasilacz PSR-ECO-2012 może pracować w trybie buforowym, podtrzymującym pracę systemu w przypadku awarii sieci 230V AC. Zasilacz, po awarii sieci elektrycznej, przełącza się automatycznie w tryb akumulatorowy. Gdy sytuacja wróci do normy, zasilacz również wraca do normalnego trybu pracy i rozpoczyna proces ładowania akumulatora.

Do cech charakterystycznych zastosowanego obwodu akumulatora można zaliczyć:

⏩ Dwufazowy proces ładowania - stałoprądowy i stałonapięciowy

⏩ Automatyczna kompensacja napięcia ładowania +/- 3.3 mV/°C, względem temperatury 25 °C

⏩ Obsługa funkcji dynamicznego testu i diagnostyki akumulatora

Obwód akumulatora posiada również liczne zabezpieczenia, takie jak:

⏩ Przeciążeniowe (OCP)

⏩ Przeciwzwarciowe (SCP)

⏩ Podnapięciowe (UVP)

⏩ Przed odwrotną polaryzacją (RPP)

Sprawność 90%

Stabilne parametry pracy ciągłej

Zasilacz PSR-ECO-2012 cechuje się również wysoką sprawnością na poziomie aż 90%. Jedynie niewielka część energii jest wydzielana pod postacią ciepła podczas pracy ciągłej. Co za tym idzie, zasilacz nie nagrzewa się do wysokich temperatur, co umożliwia mu zachowanie stabilnych parametrów przez cały czas działania.

Wyjścia techniczne

Kontrola stanu pracy zasilacza

Zasilacze Ropam serii PSR-ECO są wyposażone w wyjścia techniczne typu otwarty kolektor (OC). Przy ich pomocy zasilacz można podłączyć do centrali lub modułu alarmowego i monitorować jego stan.

Zastosowane wyjścia techniczne umożliwiają sygnalizację:

⏩ Stany napięcia AC

⏩ Stanu akumulatora

⏩ Innych awarii zasilacza

Zabezpieczenia zasilacza PSR-ECO-2012:

⏩ UVP - zabezpieczenie podnapięciowe - zabezpiecza przed zbyt niskim napięciem na liniach wyjściowych, Jest spotykane znacznie rzadziej niż OVP, ponieważ zbyt niskie napięcie nie uszkadza zasilanych podzespołów, może jednak wpłynąć negatywnie na ich stabilność.

⏩ OCP, SCP - zabezpieczenie przeciążeniowe oraz zwarciowe - przekroczenie znamionowego prądu wyjściowego prowadzi do wyłączenia części sieciowej zasilacza, urządzenie pozostaje w tym stanie do czasu ustąpienia przeciążenia.

⏩ OVP - zabezpieczenie przepięciowe - zasilacz jest wyposażony w elementy elektroniczne, których zadaniem jest pochłanianie energii przepięć które mogą być indukowane na przewodach podłączonych do zacisków. Elementy te z jednej strony chronią moduł elektroniczny zasilacza a z drugiej ograniczają wpływ przepięć na urządzenia podłączone do jego wyjść.

⏩ OHP - zabezpieczenie termiczne - przekroczenie dopuszczalnej temperatury modułu elektronicznego zasilacza wyłącza urządzenie do momentu ostygnięcia po którym następuje samoczynne wznowienie pracy.

Kod producenta: PSR-ECO-2012
