ROPAM PSR-ECO-5012-RS ZASILACZ BUFOROWY NeoGSM-IP

PSR-ECO-5012-RS

INTELIGENTNY, BUFOROWY I NADZOROWANY ZASILACZ AC-DC

Opis produktu:

PSR-ECO-5012-RS - Zasilacz buforowy, zaprojektowany do pracy w systemach NEO. Charakteryzuje się niskimi stratami energii (sprawność 89%), i stabilnymi parametrami pracy (napięcie tętnień max. 120 mV p-p). PSR-ECO-5012-RS posiada liczne zabezpieczenie i spełnia normę EN50131-6 Grade 2, 3. Zasilacz współpracuje z kwasowo-ołowiowymi akumulatorami podtrzymującymi 12 V.

⏩ Najważniejsze cechy:

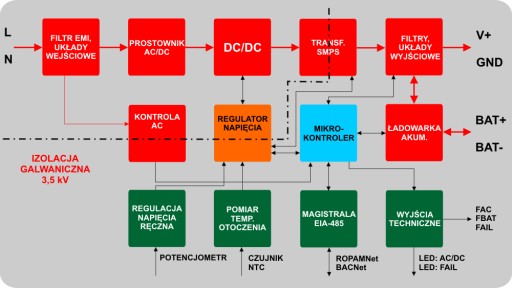

✅ Funkcje i parametry zasilacza AC/DC, blok przetwarzania energii.

• wysoka sprawność energetyczna, typowo 88% w pełnym zakresie pracy (zakres 88%-91%)
• podwyższona separacja galwaniczna PRI/SEC: 3,5kV (inne zasilacze typowo: 1,5kV)
• moc wyjściowa 50W dostępna w pełnym w zakresie warunków II klasy środowiskowej
• moc całkowita 65W, zasilacz zbilansowany prądowo wewnętrznie
• wersje w napięciem wyjściowym 12VDC i 24VDC, zasilacz bezprzerwowego napięcia z niskim poziomem szumów i tętnień
• regulacja napięcia wyjściowego w trybie pracy jako zasilacz DC
• elektroniczne i autonomiczne zabezpieczenia z automatycznym powrotem: przeciążeniowe OCP, przeciwzwarciowe SCP, temperaturowe OHP, nadnapięciowe OVP, podnapięciowe UVP
• wysokiej jakości wszystkich elementów mocy
• pasywne chłodzenie i niska emisja cieplna
• testowanie 100% zasilaczy pod pełnym obciążeniem nominalnym
• technologia automatycznego montażu SMT oraz THT w ramach dostępnej bazy materiałowej
• wysoka odporność EMC i ESD dla klasy urządzeń przemysłowych a niska emisja jak dla urządzeń domowych
• II klasa ochronności, bez obwodu PE
• obudowa modułowa DIN 6M (ABS, UL94 V-0) oraz dedykowane obudowy naścienne

✅ Funkcje i parametry obwodu ładowarki akumulatora.

• ładowanie akumulatora dwufazowe: stało-prądowe i stało-napięciowe.
• auto-kompensacji napięcia ładowania z wykorzystaniem czujnika temp. kompensacja temperaturowa +/- 3,3 [mV/°C/ogniwo] względem temperatury projektowej 20 °C.
• elektroniczne i autonomiczne zabezpieczenia: przeciążeniowe OCP, przeciwzwarciowe SCP, podnapięciowe UVP i odwrotną polaryzacją akumulatora (RPP).
• dynamiczny test i diagnostyka akumulatora przy pracy z obciążeniem
• funkcja ochrony przed przeładowaniem uszkodzonego akumulatora: zaawansowany algorytm pomiaru wprowadzonego ładunku, jeżeli Qbat>Qmax a brak trybu stało-napięciowego ładowania to zasilacz wyłączy ładowanie, wystawi status awarii ale pozostawi akumulator jako źródło zasilania awaryjnego.
• obsługa akumulatorów 12V ołowiowo-kwasowych (SLA lub AGM): od 5Ah do 24Ah.

✅ Status pracy zasilacza (nadzór) i komunikacja systemowa.

• konstrukcja i funkcje zgodne z PN-EN 50131-6, stopień 2 lub 3, zasilacz typ A
• mikroprocesorowa diagnostyka i kontrola pracy zasilacza
• pomiar podstawowych parametrów zasilacza: napięcia, prądy, temperatura
• testowanie i kalibracja 100% zasilaczy w procesie produkcji
• wyjścia techniczne do raportowania stanu: stan AC, stan akumulatora oraz pozostałe awarie
• magistrala EIA-485 w wersji protokołu komunikacji: -RN: RopamNET
• nadzór i komunikacja z systemami poprzez magistralę RopamNET
• optyczna sygnalizacja stanu pracy zasilacza z informacją o stanie zasilania i awariach (kody)
• lokalna (zworki) lub zdalna (EIA-485) konfiguracja funkcji zasilacza
• ZASTOSOWANIE
• (aplikacje wymagające zgodność z normą PN-EN 50131-6, stopień 2,3 typ A):
• zasilanie systemu: OptimaGSM: NeoGSM-IP(-64), NeoGSM, NEO (wiązka)
• zasilanie systemów automatyki domowej
• zasilanie oświetlenia LED 12VDC
• zasilacze do systemów kontroli dostępu,
• zasilacze do systemów telewizji przemysłowej
• zasilanie systemów 12VDC

UWAGI: montaż w dedykowanych obudowach z indeksem 'D' np. O-R4D,

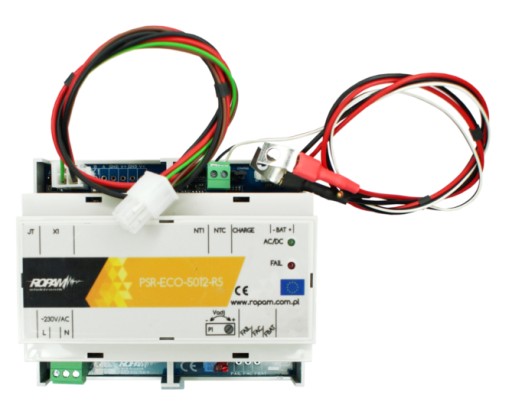

PSR-ECO-5012-RS - Zasilacz buforowy, przystosowany do zasilania urządzeń systemu NEO. Został wyposażony w specjalną wtyczkę, umożliwiającą bezpośrednie podłączenie do dedykowanych płytek. Zasilacz posiada procesorową diagnostykę i kontrolę pracy, spełnia normę EN50131-6 Grade 2, 3.

Dane techniczne:

• Napięcie zasilania 230 V AC
• Napięcie wyjściowe 12V DC
• Buforowy TAK
• Ilość wyjść 1
• Dedykowany akumulator Kwasowo-ołowiowy 12 V
• Prąd ładowania akumulatora Max. 1 A
• Zabezpieczenie przeciwzwarciowe (SCP) TAK
• Zabezpieczenie przeciążeniowe (OLP) TAK
• Zabezpieczenie termiczne (OHP) TAK
• Zabezpieczenie nadnapięciowe (OVP) TAK
• Ochrona akumulatora przed rozładowaniem (UVP) TAK
• Ochrona akumulatora przed zwarciem (SCP) TAK
• Ochrona akumulatora przed odwrotnym podłączeniem TAK
• Kontrola procesu ładowania akumulatora TAK
• Wyjścia techniczne TAK
• Sygnalizacja pracy Optyczna
• Klasa środowiskowa II
• Temperatura pracy -10...+55 °C
• Zgodność z EN 50131-6 TAK
• Wymiary 107 x 89 x 65.6 mm
• Maksymalna pojemność akumulatorów: 28 Ah

Obudowa

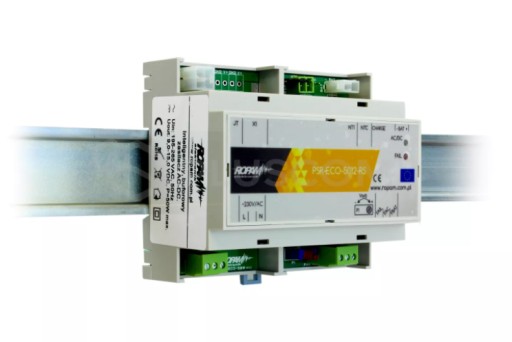

Montaż na szynie DIN

Zasilacz został zabudowany w modułową obudowę DIN 6M, dzięki której może zostać zamontowany bezpośrednio na szynie DIN. Została ona wykonana z tworzywa sztucznego ABS.

Współpraca z akumulatorem

Praca w przypadku braku napięcia sieciowego

Do prezentowanego modelu może zostać podłączony zewnętrzny akumulator kwasowo-ołowiowy 12 V - Umożliwia on skuteczną pracę, gdy zabraknie napięcia sieciowego. Zasilacz automatycznie przechodzi w tryb awaryjny. Po powrocie napięcia sieciowego, rozpoczyna się 2-fazowy proces ładowania (stało-prądowe i stało-napięciowe).

Obwód akumulatora jest również wyposażony w liczne zabezpieczenia:

⏩ Przeciążeniowe (OCP)

⏩ Zwarciowe (SCP)

⏩ Podnapięciowe (UVP)

⏩ Przed odwrotną polaryzacją

Zabezpieczenia

Ochrona podłączonych urządzeń

PSR-ECO-5012-RS został wyposażony w liczne zabezpieczenia, które gwarantują poprawność pracy systemu:

⏩ Przeciwzwarciowe (SCP) - Chroni elementy systemu przed zwarciami, powstałymi w skutek uszkodzenia izolacji lub nieprawidłowego połączenia przewodów

⏩ Nadnapięciowe (OVP) - Chroni podłączone elementy przed zbyt długim działaniem napięcia większego niż ustalone.

⏩ Podnapięciowe (UVP) - Wyłącza linie zasilająca, gdy napięcie spadnie poniżej dopuszczalnej wartości

⏩ Przeciążeniowe (OLP) - Chroni system przed zbyt dużym natężeniem prądu

⏩ Temperaturowe (OHP) - Chroni akumulator przed uszkodzeniami spowodowanymi zbyt wysoką temperaturą

ECO

Niskie straty energii

Zasilacz cechuje się wysoką sprawnością energetyczną na poziomie 88% Dodatkowo nie posiada elementów generujących największe straty energii - Transformator separujący, niskonapięciowy prostownik i niskonapięciowy stabilizator.

Wyjścia techniczne

Kontroluj stan pracy zasilacza

Seria PSR-ECO została wyposażona w wyjścia techniczne typu OC (otwarty kolektor).

Umożliwiają one monitorowanie stanu zasilacza:

⏩ Brak napięcia sieciowego

⏩ Rozładowanie akumulatora

⏩ Inne awarie

Dodatkowe cechy:

⏩ Separacja galwaniczna PRI/SEC: 3.5 kV

⏩ Wyposażony w magistrale EIA-485

⏩ Optyczna sygnalizacja pracy z informacją o stanie zasilacza i ewentualnej awarii (przy pomocy odpowiednich kodów)

Kod producenta: PSR-ECO-5012-RS
