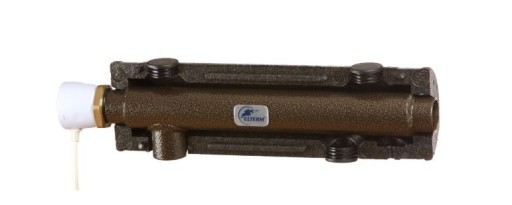

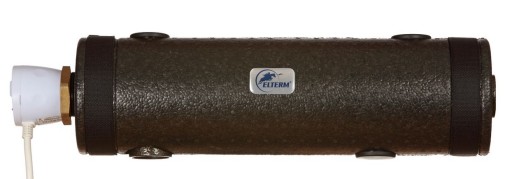

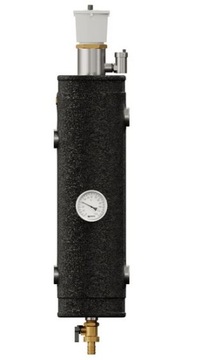

Дополнительный обогреватель системы центрального отопления Elterm SRZELEC 2кВт/230В ke099

Elektryczny przepływowy

ogrzewacz instalacji c.o.

Strzelec – wersja 2kW/230V

Elterm

nr kat: 21 23 02

nr wew: ke099

Ogrzewacz wody c.o. Strzelec jest urządzeniem do dogrzewania wody c.o. w celu:

1. niedopuszczenia do wyziębienia budynku (np. nocą w obiektach ogrzewanych kominkiem z płaszczem wodnym lub innym kotłem na paliwo stałe),

2. zabezpieczenia przed zamarznięciem wody w budynku w danej chwili nieużywanym,

3. wykorzystania „darmowych” kilowatogodzin, które mamy do dyspozycji np. posiadając mikroelektrownię fotowoltaiczną,

4. dogrzania w sytuacji ekstremalnie niskich temperatur.

Może być także wykorzystany jako urządzenie alternatywne na wypadek awarii głównego źródła ciepła.

Dogrzewacz Strzelec przeznaczony jest tylko do układów CO.

Nie można go stosować w układach CWU.

Zasada działania

Ogrzewacz wody c.o. Strzelec nie może być jedynym źródłem ciepła w instalacji wodnej c.o.

Na puszce sterującej znajduje się pokrętło do regulacji temperatury wypływającej z ogrzewacza w zakresie do 60°C.

Urządzenie jest wyposażone w awaryjny wyłącznik resetowany ustawiony fabrycznie na 97°C. W przypadku przekroczenia tej temperatury wyłącznik awaryjny odłączy urządzenie od zasilania.

W tym przypadku należy ustalić przyczynę przegrzania, usunąć ją i ponownie włączyć zabezpieczenie awaryjne (przez przyciśnięcie na membrankę w wąskim otworze w puszce sterującej - usłyszymy wówczas charakterystyczny dźwięk przesterowania membranki).

Instalacja c.o., w której pracuje Strzelec może być napełniona wodą lub innym płynem przeznaczonym do tych instalacji na bazie glikolu np. Ergolid w stężeniu max. 50%.

DANE TECHNICZNE:

Moc/Zasilanie                         2kW/230

Przewód zasilający                  3 x 2,5mm2

Zabezpieczenie elektryczne    1 x 16A

Zakres temp. pracy grzałki      0-60 C

Stopień ochrony                      IP44

Króćce zasilanie/powrót 2x     DN 40 GW  6/4 cala

PAREMETRY:

moc 2kW z zasilaniem 1-fazowym 230V, wyposażonym w przewód zakończony standardową wtyczką przystosowaną do gniazda z bolcem ochronnym.

MONTAŻ

Ogrzewacz do instalacji c.o. należy zamontować szeregowo w przepływie do głównego źródła ciepła (kocioł, pompa ciepła, kominek) na rurze zasilającej lub powrotnej. Może pracować w pozycji pionowej, jak również poziomej. W przypadku pozycji poziomej należy zadbać o prawidłowe odpowietrzanie ogrzewacza. Montaż hydrauliczny należy powierzyć osobie o stosownych kwalifikacjach

CHARAKTERYSTYKA UKŁADU GRZEJNEGO: GRZAŁKA EJK (służąca do podgrzewania wody w otwartych i zamkniętych zbiornikach metalowych ciepłej wody użytkowej, emaliowanych oraz wykonanych ze stali nierdzewnej.:

KORZYŚCI

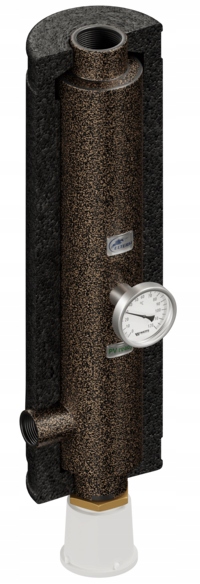

1. termometr bimetaliczny
2. bardzo niski koszt inwestycji
3. praca w pionie i w poziomie
4. bogaty typoszereg (2-6kW)
5. do układu otwartego i zamkniętego

Warianty podłączeń :

1. Kocioł c.o. z górnym zasilaniem
2. Kocioł c.o. z bocznym zasilaniem

OPIS BUDOWY GRZAŁKI :

1. korpus obudowy
2. pokrywa
3. element grzejny
4. pokrętło termoregulatora
5. dławica
6. lampki sygnalizacyjne
7. przewód zasilający
8. zaślepka do załączania ogranicznika temperatury
9. rurka osłonowa czujnika
10. uszczelka
