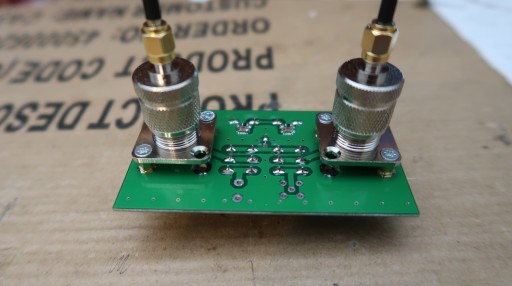

Модуль замыкающего реле для комплекта усилителя мощности 1 кВт

Płytka pcb przydatna przy budowie zewnętrznego wzmacniacza.

Komplet elementów a w nim: przekaźniki 2szt, kond. 100nf 2szt, dioda 1n4148 2szt, dławik 39-47uh 1szt

Gniazda Uc1 i Sma do nabycia oddzielnie

Służy do przekazywania mocy i jako bay-pas

Zapewnia przyzwoite parametry pasma przenoszenia do 70 MHz

Wtrącone tłumienie przez dwa przekaźniki to 0,05dB dla 50 MHz

Wykonałem miejsce na dodatkowe kondensatory dopasowujące jeśli w jakimś układzie okażą się przydatne.

Wymiar płytki 90 / 50 mm

Rozstaw gniazd 60mm

Sterowanie przekaźników: plusem - 12v

Przekaźniki styk Relpol 16 A -odpowiednik: JQX115, G2RL, z cewką 12v DC
