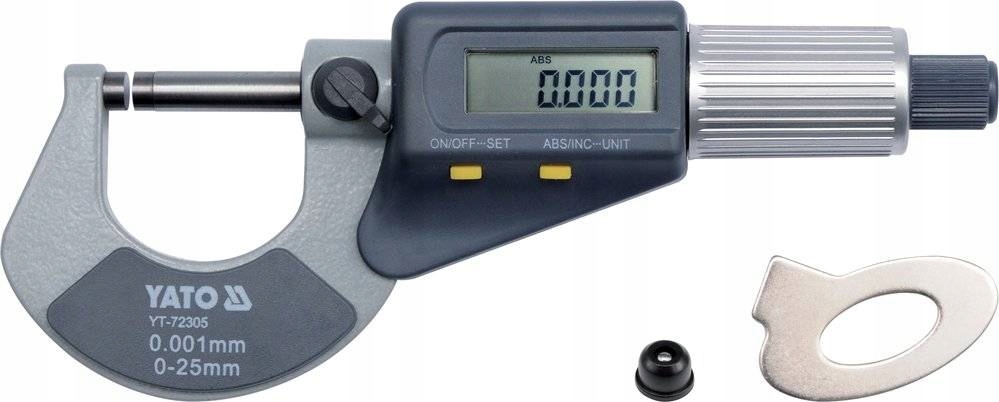

ЭЛЕКТРОННЫЙ МИКРОМЕТР YATO С ДИСПЛЕЕМ 0-25 ММ

Yato Mikrometr Z Wyświetlaczem Cyfrowym 0-25mm

Numer katalogowy: YT-72305

ZASTOSOWANIE:

• Do wykonywania precyzyjnych pomiarów i łatwego odczytywania w zakresie od 0 do 25 mm.

SPOSÓB UŻYCIA:

1. Oczyścić powierzchnie pomiarowe i prowadnicę. Do tego celu użyć szmatki bawełnianej. Nie używać rozpuszczalników lub kwasów.
2. Sprawdzić położenie zerowe w tym celu, zetknąć powierzchnie pomiarowe kręcąc tylko za pomocą pokrętła sprzęgła ciernego. Następnie nacisnąć i przytrzymać przez ok. 2 sekundy przycisk opisany ON/OFF•••SET”, aż do wyzerowania wskazania.
3. Sprawdzić, czy wszystkie przyciski, przełączniki i wyświetlacz działają prawidłowo.

PODSTAWOWE METODY POMIAROWE: 1. POMIAR BEZWZGLĘDNY:

• Poluzować zacisk ustalający.
• Włączyć urządzenie naciskając przycisk „ON”. Wybrać jednostkę pomiarową naciskając i przytrzymując przez ok. 2 sekundy przycisk „ABS/INC•••UNIT”. Za każdym razem wynik pomiaru będzie naprzemiennie wyświetlany w calach lub milimetrach. Wynik w calach jest opisany za pomocą symbolu „in” widocznego na ekranie wyświetlacza.
• Wcisnąć przycisk „ABS/INC•••UNIT” aż do ukazania się symbolu „ABS” na wyświetlaczu.
• Rozsunąć powierzchnie pomiarowe na odległość nieco większą niż mierzony przedmiot.
• Następnie obracając za pomocą pokrętła trzpienia ustawić zgrubnie, a następnie kontynuować dokręcanie obracając pokrętło sprzęgła ciernego. Przestać dokręcać gdy zadziała sprzęgło.
• Odczytać wynik pomiaru z wyświetlacza.

2. POMIAR WZGLĘDNY:

• Zasada pomiaru odpowiada opisanej powyżej, ale pomiar względny służy do porównania dwóch wymiarów.
• Po naciśnięciu przycisku „ABS/INC•••UNIT”, zostanie wyzerowane wskazanie, a na wyświetlaczu będzie widoczny symbol „INC”. Po dokonaniu ponownego pomiaru można odczytać różnicę wymiarów.

DODATKOWE INFORMACJE:

• Na wyposażeniu mikrometru znajduje się kulka stalowa w gumowym mocowaniu umożliwiającym montaż na powierzchni pomiarowej mikrometru. Ułatwia ona pomiar elementów o małej powierzchni. Po jej założeniu należy wyzerować wskazanie wg procedury opisanej powyżej.
• Uwaga! Zalecane jest zamocowanie mierzonego elementu lub mikrometru przed rozpoczęciem pomiaru. Pozwoli to osiągnąć największą dokładność pomiarową.
• Zalecane jest też aby przeprowadzić kilka pomiarów, tak aby uzyskać średnią arytmetyczna wyników.

SPECYFIKACJA:

• Zakres pomiarowy: 0 - 25 mm
• Rozdzielczość: 0,001 mm / 0,00005 cali
• Dokładność: ±0,002 mm / ±0,0001 cala
• Siła pomiaru: 5 - 10 N
• Wyświetlacz: wyświetlacz ciekłokrystaliczny LCD
• Pobór prądu: ≤ 35 μA
• Zasilanie: jedna bateria srebrowa 1,55V, typ SR44
• Temperatura robocza: 5OC - 40OC / 41OF - 104OF
• Temperatura przechowywania: -20OC ÷ 60OC / -4OF ÷ 140OC
• Wpływ wilgotności: bez znaczenia poniżej 80% wilgotności względnej
• Waga [g]: 475
• Materiał: aluminium, stal węglowa
• Rodzaj: Ręczna
