ДОМАШНЯЯ СИГНАЛИЗАЦИЯ SATEL PERFECTA-IP 32 PRF-LCD ПРИЛОЖЕНИЕ ETHERNET

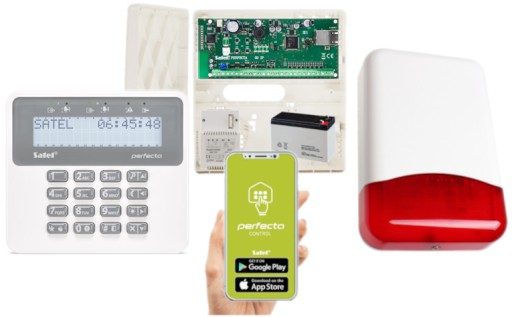

Przewodowy system alarmowy oparty na centrali Satel Perfecta-IP 32

W zestawie:

• centrala alarmowa Satel PERFECTA-IP 32 - 1 szt;
• obudowa natynkowa plastikowa Satel OPU-4 P - 1 szt;
• transformator Pulsar AWT150 40VA/16V/18V – 1 szt;
• akcesoria do centrali (przewód do akumulatora, kołki montażowe, rezystory);
• klawiatura przewodowa Satel PRF-LCD - 1 szt;
• przewodowy zewnętrzny optyczno-akustyczny sygnalizator Yotogi TI700 - 1 szt;
• akumulator bezobsługowy 12V 7Ah – 1 szt;
• instrukcja.

❗ Konfiguracja centrali może odbywać się na 3 sposoby: z użyciem programu Perfecta Soft (z podłączonego kablem RS-232 (TTL) komputera) - wymagany przewód Satel USB-RS lub DB9FC/RJ-KPL - brak w zestawie, zdalnie (GPRS) oraz z poziomu manipulatora (przy wykorzystaniu sekwencji klawiszowych w menu serwisowym).

❗ Uwaga ❗

Zestaw sprzedawany jest bez czujników alarmowych, które mogą Państwo zakupić wg swoich potrzeb na pozostałych aukcjach.

Prosimy zwrócić uwagę, że centrala alarmowa w standardzie posiada 8 wejść, zatem mogą Państwo podłączyć 7 czujników (8 wejście wykorzystywane jest na sabotaże). W celu rozbudowy do 32 wejść należy zakupić ekspandery INT-E (każdy rozbudowuje centralę o kolejne 8 wejść).

System przewodowy z serii PERFECTA-IP to zaawansowane rozwiązanie przeznaczone do zabezpieczania małych i średnich obiektów takich, jak mieszkania, domy jednorodzinne, segmenty w szeregowcach, biura oraz małe firmy. Jest to wszechstronny system alarmowy, który oferuje szeroki wachlarz funkcji, dostosowanych do różnorodnych potrzeb użytkowników.

Główne cechy systemu PERFECTA-IP:

1. Podział na strefy: system pozwala na podział zabezpieczanego obiektu na 2 niezależne strefy. Każda z nich może być chroniona w jednym z trzech trybów czuwania:

• Tryb dzienny: idealny do użytku w godzinach pracy lub podczas dnia, gdy w obiekcie przebywają ludzie.
• Tryb nocny: zapewnia ochronę w godzinach nocnych, gdy użytkownicy śpią i nie chcą być niepokojeni.
• Tryb pełny: oferuje maksymalną ochronę, gdy obiekt jest pusty, na przykład podczas urlopu lub zamknięcia biura.

3. Indywidualne przypisanie wejść: każde wejście systemu może być przypisane do jednej lub obu dozorowanych stref, co daje ogromną elastyczność w konfigurowaniu systemu. Na przykład, wejście do garażu może być przypisane zarówno do strefy dziennej, jak i nocnej, podczas gdy czujnik w salonie może działać tylko w trybie pełnym.

4. Wbudowany moduł Ethernetowy: umożliwia zdalne zarządzanie i monitoring systemu za pośrednictwem Internetu. Dzięki temu użytkownicy mogą kontrolować stan systemu, otrzymywać powiadomienia o alarmach i zdarzeniach oraz zmieniać ustawienia bez konieczności fizycznej obecności w obiekcie. Jest to niezwykle wygodne rozwiązanie dla osób często przebywających poza domem lub biurem.

✅ Centrala nie posiada modułu GSM. Komunikacja z użytkownikiem odbywa się poprzez w/w moduł ethernetowy po jego podłączeniu do sieci LAN za pomocą przewodu.

System PERFECTA-IP to nowoczesne, wszechstronne i elastyczne rozwiązanie dla zabezpieczania małych i średnich obiektów. Dzięki zaawansowanym funkcjom i możliwościom rozbudowy, system ten jest idealnym wyborem dla osób i firm poszukujących niezawodnego i łatwego w obsłudze systemu alarmowego.

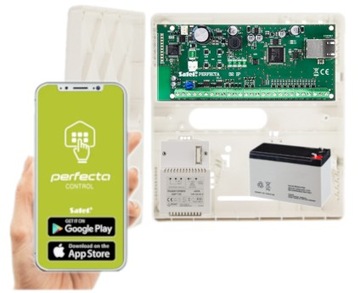

CENTRALA ALARMOWA Satel Perfecta-IP 32 to urządzenie, które zapewnia wszechstronne możliwości zarządzania i monitorowania systemu alarmowego. Oprócz tradycyjnych metod sterowania, centrala oferuje nowoczesne rozwiązania, które zwiększają komfort i wygodę użytkowania.

Sterowanie systemem alarmowym

Centrala Perfecta-IP 32-WRL pozwala na sterowanie systemem alarmowym za pomocą funkcjonalnej i intuicyjnej aplikacji PERFECTA CONTROL, dostępnej na urządzenia mobilne z systemem Android i iOS. Umożliwia ona użytkownikom zdalne zarządzanie systemem, otrzymywanie powiadomień PUSH o zdarzeniach oraz monitorowanie stanu alarmu w czasie rzeczywistym. Dodatkowo, system może być sterowany za pomocą pilotów zdalnego sterowania MPT-350 działających w paśmie częstotliwości 433 MHz (po dołączeniu modułu INT-RX-S - brak w zestawie).

Wbudowany moduł Ethernetowy

Wbudowany moduł Ethernetowy znacząco zwiększa funkcjonalność centrali Perfecta-IP 32. Umożliwia on:

• Współpracę z aplikacją PERFECTA CONTROL: dzięki temu użytkownicy mogą zdalnie zarządzać systemem alarmowym z poziomu swojego smartfona, otrzymywać powiadomienia PUSH oraz monitorować zdarzenia.
• Zdalną konfigurację za pomocą programu PERFECTA Soft: instalatorzy mogą konfigurować system zdalnie, co przyspiesza i ułatwia proces instalacji oraz modyfikacji ustawień.
• Monitoring zdarzeń: system może przesyłać informacje o zdarzeniach do stacji monitorującej agencji ochrony, co zwiększa bezpieczeństwo obiektu.

Rozbudowa systemu

Centrala Perfecta-IP 32-WRL jest wyposażona w 8 wejść i 4 wyjścia przewodowe na płycie elektroniki. Liczbę tę można zwiększyć do 32 wejść i 12 wyjść poprzez podłączenie modułów rozszerzeń takich, jak ekspandery wejść INT-E i wyjść INT-O lub INT-ORS (brak ekspanderów w zestawie). Dzięki temu system można rozbudowywać o dodatkowe czujki, sygnalizatory oraz urządzenia wykonawcze, takie jak sterowanie bramą garażową, roletami czy zraszaczami ogrodowymi.

Praktyczne zastosowania

Przykładowo, w domu jednorodzinnym można skonfigurować system tak, aby chronił różne części domu w zależności od potrzeb. Na przykład, w godzinach dziennych system może monitorować garaż i piwnicę, a w nocy cały dom. Dzięki aplikacji PERFECTA CONTROL, użytkownik może zdalnie sprawdzić stan systemu, uzbroić lub rozbroić alarm, oraz otrzymywać natychmiastowe powiadomienia o wszelkich nieprawidłowościach.

W firmie system Perfecta-IP 32 pozwala na podział obiektu na strefy, co umożliwia ochronę magazynu w czasie pracy biura (tryb dzienny), a po godzinach jego pracy - możesz przełączyć system w tryb nocny (ochrona całego obiektu). Zdalna konfiguracja i monitoring zdarzeń zapewniają bezpieczeństwo i kontrolę nad firmą, nawet gdy właściciel jest poza miejscem pracy.

✅ CECHY PRODUKTU (Perfecta-IP 32):

• od 8 do 32 wejść programowalnych przewodowych: wybór konfiguracji: NO, NC, EOL, 2EOL/NO, 2EOL/NC; możliwość obsługi czujek roletowych i wibracyjnych
• od 4 do 12 wyjść programowalnych przewodowych
• 2 wyjścia zasilające na płycie głównej - wbudowany moduł ethernetowy (monitoring do stacji, aplikacja mobilna, powiadomienia PUSH)
• podział systemu na 2 strefy: 3 tryby dozoru w każdej strefie, możliwość przypisania wejścia do 2 stref, sterowanie przez użytkownika lub za pomocą timerów
• magistrala komunikacyjna do podłączania manipulatorów (PRF-LCD), modułów rozszerzeń (INT-E, INT-O, INT-ORS) i ekspandera obsługi pilotów 433 MHz (INT-RX-S)
• sterowanie systemem za pomocą: manipulatorów przewodowych PRF-LCD (do 4), aplikacji mobilnej PERFECTA CONTROL, pilotów zdalnego sterowania działających w paśmie 433 MHz (do 15) – wymaga współpracy z modułem INT-RX-S (brak w zestawie)
• możliwość aktualizacji oprogramowania (firmware)
• obsługa formatów komunikacji Contact ID i SIA
• przesyłanie kodów zdarzeń do stacji monitorującej przez sieć Ethernet
• hasła: 15 haseł użytkowników, 1 hasło serwisowe
• edycja nazw (użytkowników, stref, wejść, wyjść i modułów) ułatwiająca sterowanie systemem i jego nadzór
• 8 timerów z możliwością ustawienia wyjątków
• pamięć 3584 zdarzeń
• automatyczna diagnostyka podstawowych komponentów systemu
• zabezpieczenie elektryczne magistrali komunikacyjnej
• wbudowany zasilacz impulsowy: zabezpieczenie przeciwprzeciążeniowe, zabezpieczenie przez całkowitym rozładowaniem akumulatora, regulacja prądu ładowania akumulatora
• programowanie ustawień centrali: lokalnie – manipulator lub komputer z zainstalowanym programem PERFECTA Soft, podłączony do portu RS‑232 (TTL) centrali - wymagany przewód Satel USB-RS lub DB9FC/RJ-KPL - brak w zestawie, zdalnie (LAN) – za pośrednictwem transmisji danych przez Ethernet) oraz przy pomocy manipulatora

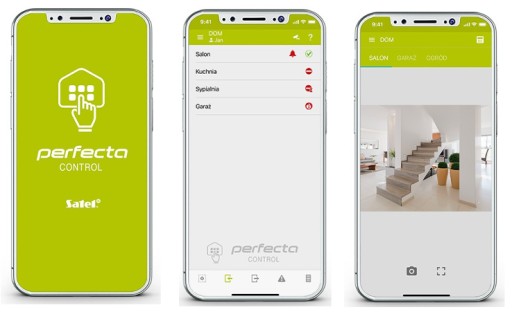

Aplikacja PERFECTA Control

✅ Umożliwia zdalną obsługę systemu alarmowego:

• sprawdzenie stanu stref, wejść i wyjść,
• załączenie / wyłączenie czuwania lub skasowanie alarmu,
• zablokowanie / odblokowanie wejść,
• sterowanie wyjściami,
• przeglądanie awarii,
• przeglądanie pamięci zdarzeń,
• informowanie o zdarzeniach w systemie alarmowym przy pomocy powiadomień PUSH.

✅ SPECYFIKACJA TECHNICZNA (Perfecta-IP 32):

• wejścia przewodowe programowalne: 8
• maksymalna liczba wejść programowalnych: 32 (rozbudowa za pomocą ekspandera wejść)
• wyjścia przewodowe programowalne: 4
• maksymalna liczba wyjść programowalnych: 12 (rozbudowa za pomocą ekspanderów wyjść)
• w​yjścia zasilające: 2
• magistrale komunikacyjne: 1
• manipulatory: do 4
• strefy: 2
• użytkownicy: 15
• timery: 8
• pamięć zdarzeń: 3584
• obciążalność wyjść programowalnych wysokoprądowych: 1000 mA / 12 V DC
• obciążalność wyjść programowalnych niskoprądowych: 25 mA / 12 V DC
• obciążalność wyjścia KPD: 500 mA / 12 V DC
• obciążalność wyjścia AUX: 500 mA / 12 V DC
• stopień zabezpieczenia wg EN 50131: Grade 2
• klasa środowiskowa wg EN 50130-5: II
• temperatura pracy: -10°C …+55°C
• maksymalna wilgotność: 93% (±3%)
• napięcie zasilania: 18V AC (±15%), 50-60 Hz
• zalecany transformator: 40 VA
• pobór prądu: 100 mA (w stanie gotowości), 200 mA (max.)
• pobór prądu z akumulatora: 110 mA (w stanie gotowości z akumulatora); 110 mA (max. z akumulatora)
• napięcie wyjściowe zasilacza: 12V DC (±15%)
• zakres napięć wyjściowych: 10,5 V…14 V DC
• prąd wyjściowy zasilacza: 2 A
• prąd ładowania akumulatora: 500 mA
• napięcie zgłoszenia awarii akumulatora: 11 V ±10%
• napięcie odcięcia akumulatora: 10,5 V ±10%
• wymiary płytki elektroniki: 160 x 68 mm
• waga: 108 g

OBUDOWA NATYNKOWA Satel OPU-4 P może być zastosowana w pomieszczeniach użytkowych, na widoku. Podstawę obudowy można wmurować w ścianę, przez co sama obudowa zajmować będzie mniej miejsca. Uniwersalny charakter oraz wymiary obudowy umożliwiają montaż w jej wnętrzu central alarmowych SATEL, modułów ich rozszerzeń, modułów komunikacyjnych, kontrolerów i wielu innych urządzeń.

Wyposażona jest w podwójną ochronę antysabotażową: przed otwarciem pokrywy oraz oderwaniem od ściany. Posiada też miejsce do montażu transformatorów sieciowych 40 lub 60 VA oraz akumulatora podtrzymującego 12 V o pojemności 7 lub 7,2 Ah. Nie blokuje ani nie osłabia sygnału radiowego, dzięki czemu w jej wnętrzu mogą być umieszczane urządzenia bezprzewodowe wraz z antenami.

✅ SPECYFIKACJA TECHNICZNA (OPU-4 P):

• podwójna ochrona sabotażowa
• możliwość instalacji urządzeń bezprzewodowych z antenami wewnątrz obudowy
• miejsce na transformator: 40 lub 60 VA
• możliwość zamontowania zasilacza APS-412 w miejscu transformatora
• montaż natynkowy
• zastosowanie: centrale alarmowe, moduły rozszerzające i moduły komunikacyjne GSM - produkowane przez firmę SATEL; kontrolery przejścia ACCO z zasilaczem i bez; centrala kontroli dostępu ACCO-NT
• wymiary: 266 x 286 x 100 mm

TRANSFORMATOR Pulsar AWT150 przeznaczony jest do zasilania urządzeń wymagających napięcia AC: U1, U2 lub U3.

✅ SPECYFIKACJA TECHNICZNA (AWT150):

• napięcie zasilania: 230V AC / 50 Hz
• napięcie wyjściowe (U1/U2/U3): 16V / 18V
• moc: 40VA
• prąd pobierany przy nominalnym obciążeniu z sieci ~230V: 0,20A
• prąd wyjściowy nominalny (I1/I2/I3): 2,2A / 2,0A
• zabezpieczenie przeciwzwarciowe i przeciążeniowe: bezpiecznik F w obwodzie pierwotnym transformatora (T 315 mA/250V)
• zabezpieczenie termiczne: 130 st. C (niepowracalne)
• złącza podłączeniowe: AWG 24-12, 2.5 mm2
• stopień ochrony: IP30
• obudowa: PC/ABC, UL94-V0
• temperatura pracy / klasa cieplna: -10 st. C ... +40 st. C / Ta 40B
• wilgotność względna: 90%
• wymiary: 72 x 115 x 70 mm

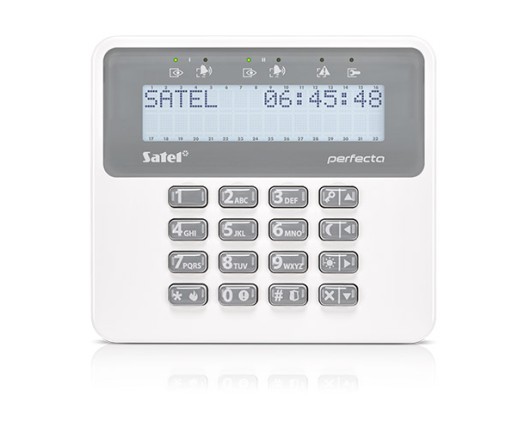

MANIPULATOR PRZEWODOWY Satel PRF-LCD służy do codziennej obsługi central serii PERFECTA. Duże klawisze, wyświetlacz LCD oraz diody LED sygnalizujące stan systemu sprawiają, że obsługa systemu jest wygodna i przejrzysta dla wszystkich użytkowników. Klawiatura, oprócz klawiszy numerycznych, posiada także przyciski umożliwiające szybkie włączanie wybranego trybu dozoru (dziennego, nocnego, pełnego) i wywoływanie 3 alarmów: napad, pożar, pomoc.

✅ CECHY PRODUKTU (PRF-LCD):

• współpraca z centralami z serii PERFECTA
• duży, czytelny wyświetlacz LCD
• diody LED informujące o stanie stref i systemu
• szybkie włączanie wybranego trybu czuwania przy pomocy klawiszy funkcyjnych
• alarmy NAPAD, POŻAR, POMOC wywoływane z klawiatury
• podświetlenie wyświetlacza i klawiszy
• sygnalizacja dźwiękowa wybranych zdarzeń w systemie
• sygnalizacja utraty łączności z centralą

✅ SPECYFIKACJA TECHNICZNA (PRF-LCD):

• temperatura pracy: -10 °C...+55 °C
• napięcie zasilania: 12V DC
• pobór prądu: 30 mA (w stanie gotowości), 50 mA (max.)
• wymiary obudowy: 139 x 124 x 22 mm
• waga: 246 g

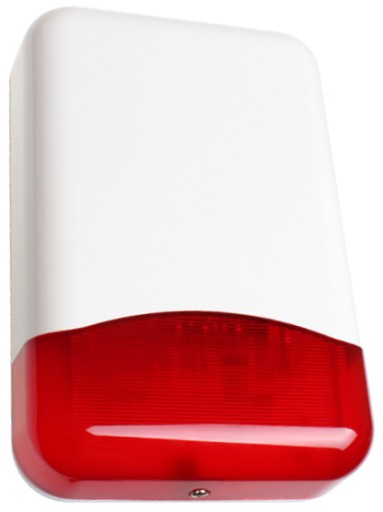

ZEWNĘTRZNY, PRZEWODOWY SYGNALIZATOR OPTYCZNO-AKUSTYCZNY Yotogi TI700 wyposażono w przetwornik piezoelektryczny emitujący dźwięk o maksymalnym natężeniu 120dB. Sygnalizacja optyczna realizowana jest za pomocą diod LED. Urządzenie wyposażono w 3 systemy antysabotażowe: otwarcie obudowy, oderwanie od podłoża oraz próbę zapiankowania. Przy montażu instalator może wybrać sposób modulacji sygnału akustycznego, dodatkowo można niezależnie wyzwolić sygnał akustyczny i optyczny. Obudowę sygnalizatora wykonano z dobrej jakości tworzywa sztucznego.

✅ SPECYFIKACJA TECHNICZNA (TI700):

• sygnalizacja optyczna za pomocą jasnych diod LED
• potrójne zabezpieczenie antysabotażowe (otwarcie obudowy, zerwanie ze ściany, zapiankowanie)
• natężenie dźwięku: max. 120dB
• temperatura pracy: -35°C +60°C
• napięcie zasilania: 12VDC
• pobór prądu (średnio): sygnalizacja akustyczna do 250mA, optyczna 35mA
• wymiary: 300 x 300 x 78mm
• waga: 0,9kg
