ADS1110 — аналого-цифровой преобразователь 16 бит I2C 240SPS

Przetwornik Analogowo/Cyfrowy ADS1110

(układy nowe oryginalne z USA)

• Rozdzielczość - 16 bits
• Ilość próbek (max) (SPS) - 240
• Ilość kanałów - 1
• Interfejs - I2C™
• Architektura - Delta-Sigma
• Pin/Package - 6SOT-23
• Napięcie odniesienia - wewnątrz struktury
• Dokładność - 2.048V ±0.05%
• Dryft: 5ppm/°C

Dostępne są następujące numery adresowania: 0,1,2,3,4,5,6,7

Żądane numery adresowania proszę podać w uwagach do sprzedawcy w formularzu zamówienia. Jeśli takiej informacji nie będzie numery adresowania będą wybrane w sposób losowy.

Jeden z najlepszych przetworników analogowo-cyfrowych w układzie delta-sigma. Posiada wewnętrzne źródło referencyjne o niespotykanej jak na tę klasę przyrządów dokładności. Już oddzielny zakup samego źródła odniesienia o takiej precyzji byłby porównywalny z ceną samego przetwornika. Idealna stabilność, dokładność i stabilność temperaturowa daje bezpośredni pomiar bez żadnych obwodów ani bez obróbki matematycznej z rozdzielczością 0,01mV i dokładnością 1mV !

ADS1110 to kompletny system akwizycji danych, zamknięty w miniaturowej obudowie SOT23-6. Obejmuje on 16-bitowy przetwornik A/C typu delta-sigma, źródło napięcia referencyjnego, wzmacniacz programowalny (PGA), oscylator i interfejs szeregowy I2C. Zakres zastosowań to przede wszystkim różnego typu aplikacje pomiarowe wymagające małego poboru mocy i miniaturowych podzespołów, między innymi przenośne urządzenia medyczne. Wewnętrzny przetwornik A/C oferuje w pełni różnicową architekturę, mechanizm autokalibracji i 16-bitową charakterystykę bez tzw. gubienia kodów. Konwersje są przeprowadzane w oparciu o wewnętrzne źródło referencyjne 2,048V o dokładności 0,05% i dryfcie temperaturowym 5ppm/° C z szybkością 15, 30, 60 lub 240 próbek na sekundę. Maksymalne wzmocnienie bloku PGA wynosi 8V/V. ADS1110 pracuje z pojedynczym napięciem zasilania z zakresu od 2,7V do 5,5V. W stanie aktywnym pobiera około 240uA prądu zasilania, przy czym istnieje możliwość automatycznego przechodzenia w tryb power-down po każdej konwersji.

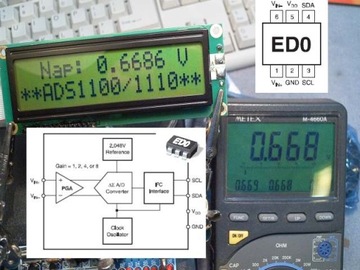

Zdjęcie pokazuje równoczesny pomiar dokładnego miernika i naszego przetwornika ADS1110 i jak widać wyniki nie różnią się. Doskonała stabilność i powtarzalność czyni ten przetwornik idealny dla profesjonalnych zastosowań jak i dla hobbystów dzięki cenie, zintegrowaniu i łatwości oprogramowania (nie jest potrzebna żadna procedura uśredniająca wyniki).
