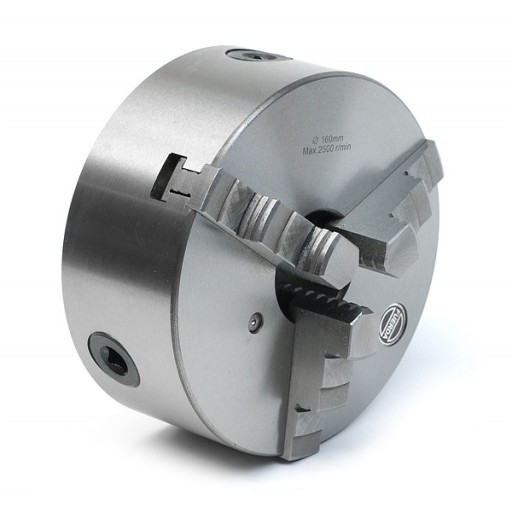

3-КУЛАЧКОВЫЙ ТОКАРНЫЙ ПАТРОН 160 мм FUERDA

UCHWYT TOKARSKI 3 SZCZĘKOWY 160mm . SAMOCENTRUJĄCY

SERIA K11-160

Numer katalogowy : 07491

marka - FUERDA . PRODUKT IMPORTOWANY .

Producent :

TAIZHOU ZHEDONG MACHNIE TOOLS ACCESSORY CO., LTD

NO.271 HONGXI ROAD , JIAZHI ,JIAOJIANG DISTRICT , TAIZHOU CITY

ZHEJIANG , CHINY .

JESTEŚMY BEZPOŚREDNIM IMPORTEREM - FABRYCZNIE NOWY .

- W KOMPLECIE SZCZĘKI PRAWE , LEWE , KLUCZ

Dlaczego warto zakupić nasze uchwyty ?

- marka FUERDA jest numerem 1 na rynku CHIŃSKIM .

- po okresie gwarancji prowadzimy serwis

dostępne są wszystkie elementy składowe uchwytów !

- odsetek reklamacji wynosi 0 % !

- uchwyty fuerda cieszą się niezłą opinią na rynku polskim , można o nich poczytać w googlach !

- uchwyty fuerdy montowane są seryjnie w wielu tokarkach np . Proma .

Przedstawiamy rysunek techniczny wraz z wymiarami :

D - ROZMIAR UCHWYTU

D1-ŚREDNICA ZAMKA

D2-ROZSTAW ŚRUB

D3 - ŚREDNICA PRZELOTU

H1 -GRUBOŚĆ

H- GRUBOŚĆ WRAZ Z SZCZĘKAMI

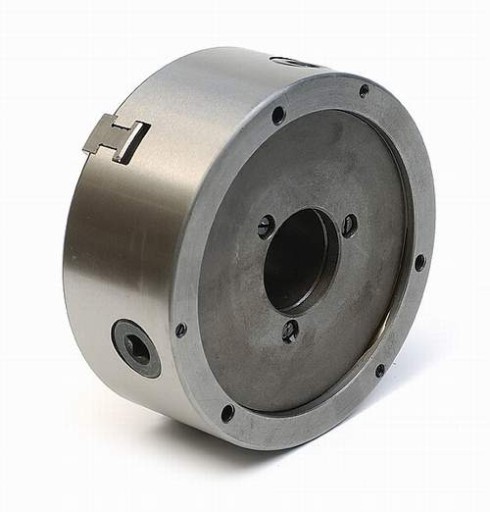

DODATKOWO RYSUNEK POMOCNICZY DO ZWERYFIKOWANIA KOMPATYBILNOŚCI Z TARCZĄ ZABIERAKOWĄ, NA RYSUNKU UCHWYT POKAZANY OD TYŁU :

DLA ROZMIARU 160 mm

D1 - 130mm

D2 - 142mm

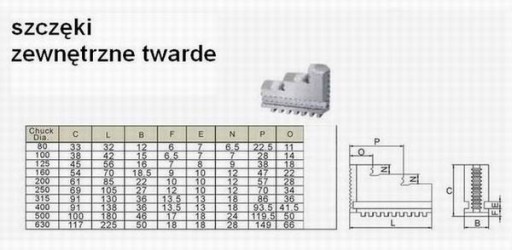

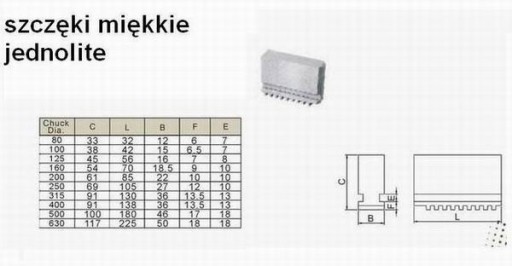

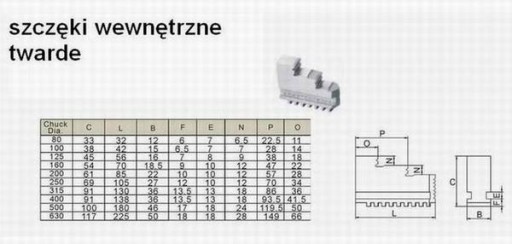

Przedstawiamy rozmiary szczęk zamontowane uchwytach Fuerda w serii K11 w zestawie, który jest przedmiotem aukcji są szczęki zewnętrzne i wewnętrzne , natomiast szczęki miękkie można dodatkowo dokupić , przedstawiamy ich wymiary ze względu na pytania naszych klientów ,którzy już posiadają podorabiane szczeki i chcieli by mieć pewność sprawdzając wymiary czy posiadane szczeki będą pasowały czy nie.

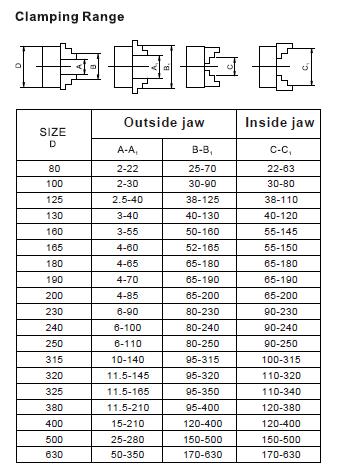

Przedstawiamy zakresy mocowania jakie posiadają uchwyty w poszczególnych ułożeniach.

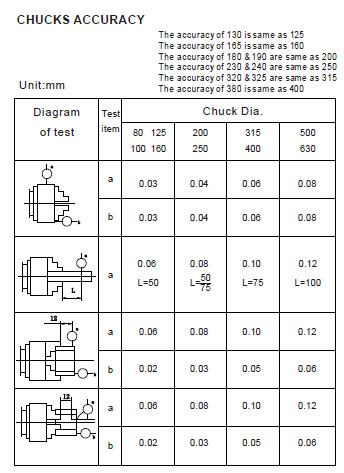

Przedstawiam dokładności w poszczególnych mocowaniach.
