НАВЕРХНОСТНЫЙ PIR ДАТЧИК ДВИЖЕНИЯ LED MINI SLIM 360°

CZUJNIK RUCHU PIR SUFITOWY NATYNKOWY MINI 360° 400W

MODEL: ORNO OR-CR-263

• WSPÓŁPRACUJE Z OŚWIETLENIEM LEDOWYM

• DUŻY ZASIĘG DETEKCJI I KĄT WIDZENIA CZUJNIKA RUCHU - Ø8 METRÓW, 360°

• PŁYNNA REGULACJA CZASU ŚWIECENIA (TIME) I NATĘŻENIA ŚWIATŁA (LUX)

• MAŁOGABARYTOWA OBUDOWA - ULTRA PŁASKI

WKRĘTY I KOŁKI MONTAŻOWE GRATIS!

ZESTAW ZAWIERA

• CZUJNIK RUCHU - 1 sztuka
• AKCESORIA MONTAŻOWE
• SCHEMAT PODŁĄCZENIA I INSTRUKCJA OBSŁUGI W JĘZYKU POLSKIM
• KARTA GWARANCYJNA
• ORYGINALNE OPAKOWANIE

CHARAKTERYSTYKA

Czujnik służy do automatycznego sterowania oświetleniem lub innymi urządzeniami elektrycznymi przy jednoczesnej oszczędności energii elektrycznej.

Odbiornik (oświetlenie) jest włączane za pomocą czujnika ruchu PIR, który działa na podczerwień. Pozwala on na włączenie oświetlenia pod wpływem ruchu obiektu wydzielającego ciepło.

Wbudowany sensor oświetlenia zewnętrznego pozwala na włączanie funkcji czujki podczas światła dziennego.

Urządzenie współpracuje z oświetleniem LED.

Czujnik posiada potencjometry do regulacji: czasu świecenia i czułości natężenia światła.

Pokrętłem „LUX” można wyregulować natężenie światła, przy którym czujnik się uaktywnia. Urządzenie może pracować w porze dziennej, a także w nocnej - po ustawieniu regulatora w położenie „Sun” („Słońce” - ustawienie maksymalne). Czujnik będzie pracował przy natężeniu światła otoczenia poniżej 3 luksów po wybraniu położenia „Moon” („Księżyc” - ustawienie minimalne).

Czas opóźnienia wyłączenia jest sumowany w sposób ciągły. Gdy czujnik wykryje drugi sygnał wzbudzenia po pierwszym, ponownie przeliczy czas do wyłączenia, dodając go do czasu opóźnienia, jaki upłynął po pierwszym wzbudzeniu.

Regulacja czasu opóźnienia wyłączenia TIME. Minimalny czas zwłoki wynosi 10 s ±3 s.a maksymalny wynosi 7 min. ±2 min.

• LUX - regulacja natężenia światła: Ustawienie to określa przy jakim natężeniu światła urządzenie przestaje wykrywać ruch, pozostając w trybie czuwania. Zabezpiecza to przed niepożądanym włączaniem oświetlenia podczas dnia. Porę świecenia ustawia się pokrętłem “LUX”, które należy przekręcić do oporu zgodnie z ruchem wskazówek zegara i poczekać do zmierzchu. Gdy zacznie się ściemniać należy ustawić porę świecenia przekręcając pokrętło “LUX” do momentu włączenia się światła.

Zakres regulacji natężenia światła LUX: <3-2000 lux

• TIME - regulacja czasu świecenia: Pokrętło umożliwia określenie czasu przez jaki urządzenie będzie działało po aktywacji czujnika. Czas świecenia liczy się od momentu wykrycia ruchu do momentu wyłączenia.

Zakres regulacji TIME: min: 10 sek. ± 3 sek.; max: 7 min. ± 2 min.

STREFA WYKRYWANIA RUCHU

• Wysokość montażu: 2,2-4m

• Zasięg wykrywania ruchu: max Ø8m

SPECYFIKACJA TECHNICZNA

• Typ czujnika: podczerwień
• Kąt widzenia: 360st.
• Zasięg detekcji: Ø8m
• Napięcie zasilania: 230V~, 50Hz
• Pobór prądu: ok. 0,5W
• Max. obciążenie: 400W
• Stopień ochrony IP: IP20
• Kolor: biały
• Regulacja natężenia światła LUX: tak
• Zakres regulacji natężenia światła LUX: <3-2000 lux
• Regulacja czasu świecenia TIME: tak
• Zakres regulacji TIME: min: 10 sek. ± 3 sek.; max: 7 min. ± 2 min.
• Montaż: natynkowy

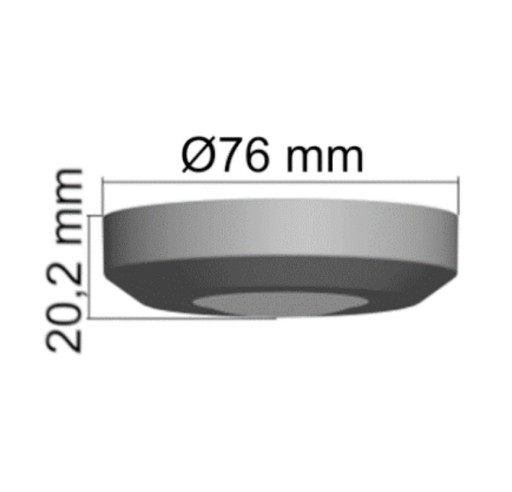

• Wymiary czujnika (szer./wys./gł. [mm]): Ø76x20,2
• Inne cechy: wysokość montażu: 2,2-4m, MINI

INSTALACJA

L - brązowy (fazowy)

N - niebieski (neutralny)

O - Obciążenie

Krok 1: Wyłącz zasilanie.

Krok 2: Sprawdź odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.

Krok 3: Usuń górną pokrywę poprzez przekręcenie w kierunku przeciwnym do ruchu wskazówek zegara, jak na rysunku.

Krok 4: Podłącz zasilanie i wszystkie przewody elektryczne, zgodnie ze schematem podłączenia przewodów.

Krok 5: Podstawę zamocuj do sufitu za pomocą śrub.

Krok 6: Zamocuj górną pokrywę czujnika.

Krok 7: Włącz zasilanie i przetestuj czujnik.
