КОНВЕРТЕР LNB SINGLE INVERTO ULTRA HDTV 4K 8K

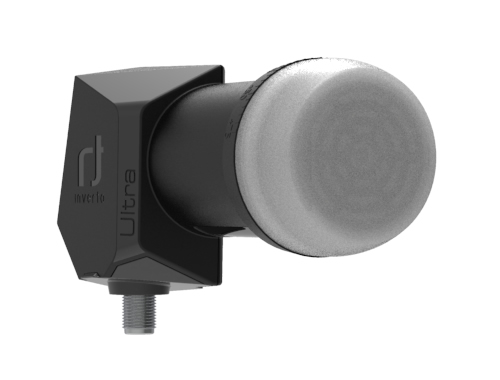

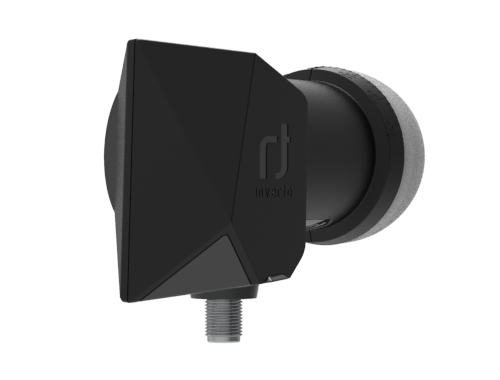

Konwerter Inverto SINGLE Ultra 40 mm PLL

Najwyższej jakości konwerter satelitarny

Wysokowydajne konwertery Ultra LNB Inverto zostały specjalnie zaprojektowane, aby zaspokoić potrzebę doskonałego odbioru na krawędziach zasięgu satelity, małych anten lub przy długich odcinkach przewodu. Dzięki nowatorskiej konstrukcji szyjki konwertera i najwyższej jakości komponentom, Seria Ultra zapewnia wyższy zysk przy niskim poziomie szumów i najlepszej wydajności szumów fazowych. Połączenie innowacyjnej konstrukcji tuby zasilającej, komponentów o najwyższej jakości, doskonałej izolacji polaryzacji krzyżowej i zaawansowanej konstrukcji filtra umożliwia lepszą filtrację zakłuceń i błędów syganłowych. Ten konwerter zapewnia skok w ogólnej wydajności odbioru w porównaniu ze standardowymi konwerterami LNB, umożliwiając odbiór sygnału z jednego satelity, jego dystrybucję do jednego tunera Set-top box i jest gotowy na transmisję telewizji Ultra High Definition w rozdzielczości 4K lub 8K. Zaprojektowany, aby spełnić surowe specyfikacje i wyprodukowany zgodnie z najwyższymi standardami branżowymi, ta wyjątkowa gama konwerterów LNB jest idealnym rozwiązaniem dla instalacji o trudnych warunkach odbioru.

Obecnie coraz częściej spotyka się tunery PVR z dyskiem twardym, które wymagają dwóch niezależnych sygnałów satelitarnych. W takim przypadku konieczne jest zastosowanie konwertera typu TWIN.

Inverto zabezpieczyło konwerter przed zakłóceniami z sygnałów 4G / LTE dzięki zastosowaniu najnowszego chipsetu.

Konwerter z technologią PLL (pętla z synchronizacją fazową) różni się od konwencjonalnego LNB. Używając innej techniki, LNB PLL ma wyższą stabilność częstotliwości.

Uwaga! W przypadku odbioru programów DVB-S2 (modulacja 8PSK z ośmioma symbolami), szczególnie ważnym parametrem jest szum fazowy. Konwertery ULTRA charakteryzują się ultra niskim szumem fazowym -100dBc/Hz dla 1 MHz.

Cechy wyróżniające:

• Bardzo małe szumy fazowe – kompatybilny ze standardem DVB-S2X wspierającym Ultra HD (4K i 8K) TV
• Doskonała izolacja polaryzacji krzyżowej
• Bardzo niski poziom błędów
• Bardzo niskie szumy własne oraz wzmocnienie
• Wysoka separacja sygnału 4G
• Najwyższa niezawodność

Dane techniczne:

• dolne pasmo - wejście: 10,7 - 11,7 GHz
• dolne pasmo - wyjście: 950 - 1950 MHz
• oscylator dolny: 9,75 GHz
• górne pasmo - wejście: 11,7 - 12,75 GHz
• górne pasmo - wyjście: 1100 - 2150 MHz
• oscylator górny: 10,6 GHz
• szumy własne: 0,2 dB (0,7 dB)
• dryft temperaturowy oscylatora: +/- 2MHz max
• szum fazowy @ 1 kHz - 70 dBc/Hz
• szum fazowy @ 10 kHz - 80 dBc/Hz
• szum fazowy @ 100 kHz - 90 dBc/Hz
• szum fazowy @ 1 MHz - 100 dBc/Hz
• wzmocnienie: 60 ~ 70 dB
• zmienność charakterystyki wzmocnienia: 1 dB max. powyżej 26 MHz
• sterowanie - polaryzacja V: 11.0 - 14.0 V
• sterowanie - polaryzacja H: 16.0 - 20.0 V
• VSWR: 2.0:1 max.
• pobór prądu: 100 mA max @ 11 - 20 V
• impedancja wyjściowa: 75 Ohm
• temperatura pracy: -30...+60 stopni C
• średnica szyjki: 40 mm
• długość szyjki: 39 mm
• złącze: F

W zestawie znajduje się:

• Konwerter Inverto SINGLE ULTRA
