Промышленные стеллажи для поддонов B47 L=5655MM 700KG 0+3

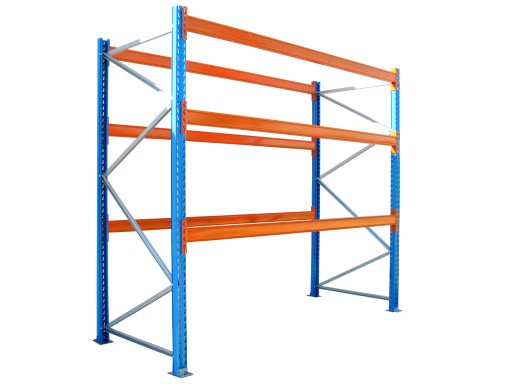

REGAŁ PALETOWY B47 L=5655MM 24 PALET – 700KG 0+3

• Wysokość: 5000 mm
• Głębokość: 1100 mm
• Szerokość: 5655 mm
• Długość belki: 2700 mm. Liczba miejsc paletowych: 24
• Liczba poziomów: 0+3. Liczba kolumn: 2
• Maksymalna waga palety: 700 kg. Nośność poziomu: 3×700 kg

W skład zestawu B47 wchodzi:

• 3 ramy kompletne wys. 5000 mm x gł. 1100 mm
• 12 belek (trawersów) 2700 mm nośność 3x700kg
• 12 kotew 120 mm ocynkowanych
• 3 podkładki do poziomowania 1 mm ocynkowanych
• 2 podkładki do poziomowania 3 mm ocynkowanych
• Naklejki z nośnością 3x700kg
• Zabezpieczenia belek
• Deklaracja zgodności CE
• Instrukcja montażu regału paletowego
• Malowanie: wysokiej jakości powłoka epoksydową
• Regulacja poziomu ze skokiem 50 mm
• Gwarancja: 5 lat

Regał paletowy (zestaw B47) posiada Deklarację Zgodności niezbędną przy magazynowaniu towarów.

System do składowania lekkich oraz ciężkich palet. Jego charakterystyczne cechy to: pewna i stabilna konstrukcja (współczynnik bezpieczeństwa 1,4) wysoka jakość oraz duża różnorodność akcesoriów. Pozwala to na optymalne zaplanowanie magazynu, zgodnie z indywidualnymi potrzebami użytkownika.

Rama nośna –  złożona jest z 2 słupów, kilku stężeń (diagonali) oraz stóp zapewniając doskonałą sztywność wyboczeniową oraz gięto-skrętną. Ramy montowane są śrubami, co daje niskie koszty naprawy w przypadku uszkodzenia przez wózki widłowe. Każde połączenie zabezpieczone jest nakrętką samo kontrującą. Różnorodność ram umożliwia zoptymalizowanie konstrukcji i osiągnięcie wysokości do 30 m oraz ładowności przęseł do 45 ton.

Słup – zimno gięty, wzmacniany przez zgniot, 12 fałd nadających wyjątkową sztywność, szerokość 85 mm, grubość blachy od 1,75 mm do 2 mm.

Stężenia (diagonale) – łączone za pomocą śrub o profilu pół zamkniętym, wykonane z blachy cynkowanej.

Stopy – galwanizowane, cynkowane ogniowo, przeliczane każdorazowo na obciążenia przenoszone od słupa na podłogę dla równomiernego złożenia obciążeń. Każda stopa przymocowana jest do posadzki za pomocą bardzo wytrzymałej kotwy M12x100.

Belka – złożona z profili zamkniętych oraz konektorów ze specjalnymi zaczepami.

Perforacja – specjalna perforacja która może być wykonana wyłącznie na maszynach numerycznych z bardzo małą tolerancją wykonania, dającą niezwykłą sztywność konstrukcji.

Wskaźniki jakościowe dla regałów:

certyfikat ISO 14001, ISO 9001, ISO 9002. Do wglądu wyniki badań Dr Möll, Darmstadt 97/98.

Wyliczenia wytrzymałościowe dla regałów:

Wszystkie wyliczenia statyczne konstrukcji oraz ustawienie i wymiary regałów zostały wykonane zgodnie z normą FEM 10.3.01 oraz FEM 10.2.03 .

PRZYKŁADOWE REALIZACJE:

Instrukcja montażu i obsługi (PDF) zostanie wysłana na adres e-mail po zakupie.
