FABRYCZNIE NOWY PRZEKAŹNIK CZASOWY YYC-2 Z OPÓŹNIACZEM, CYKLOWY, TIMER 0-999 min W OBUDOWIE

Symbol: 41046

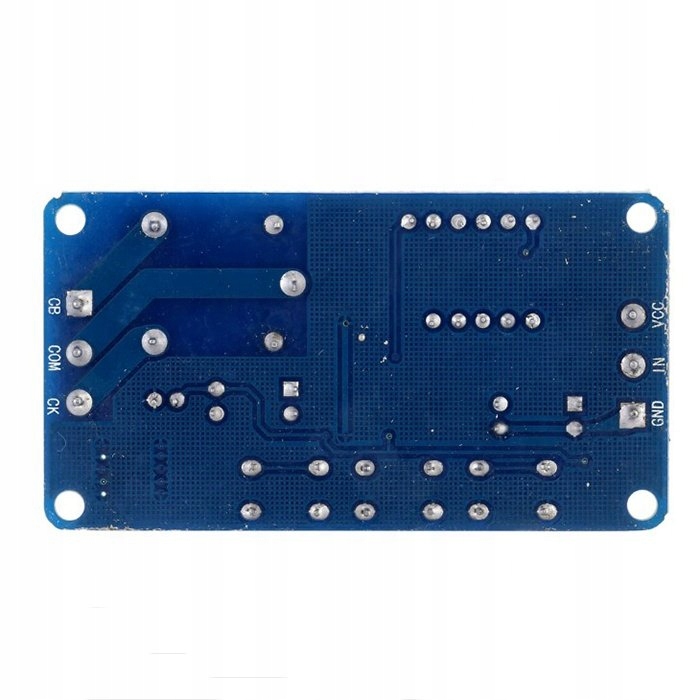

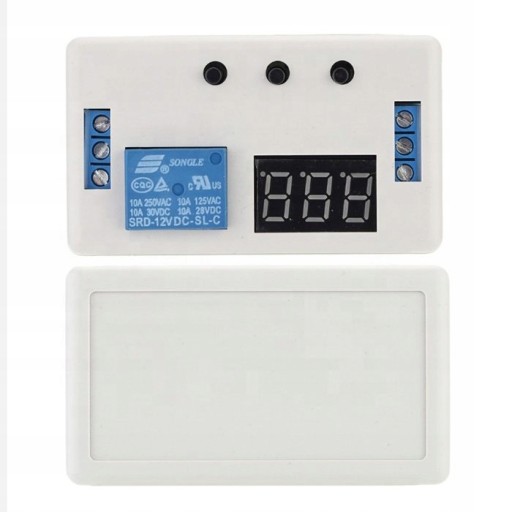

Moduł elektronicznego przełącznika w obudowie z układem czasowym realizującym funkcje: włączenie lub wyłączenie czasowe z opóźnieniem. Moduł wyposażony w wyświetlacz LED oraz 3 przyciski sterujące.

Timer może realizować następujące funkcje:

• przekaźnik czasowy, czasówka,
• timer, programator czasowy,
• przekaźnik z układem czasowym, układ opóźnionego załączenia,
• włącznik czasowy, wyłącznik czasowy,
• moduł opóźnionego włącznika, układ z odliczaniem czasu załączenia.

Specyfikacja:

• moduł elektroniczny: przekaźnik z odliczającym układem czasowym
• zakres regulacji czasu: 1 sekunda do 999 minut
• napięcie zasilania modułu: 12V DC
• wyświetlacz LED: czerwony
• maksymalne obciążenie styków przekaźnika: 10A/250V AC (jeśli do wyjścia podłączymy urządzenie elektryczne zasilane napięciem 230V to jego moc maksymalna nie może przekraczać 2300W)
• dwa obwody wyjściowe przekaźnika (przekaźnik przełączny):
• NC - normal close - obwód normalnie zamknięty
• NO - normal open - obwód normalnie otwarty
• żywotność przekaźnika ok.100000 przełączeń
• złącza ARK do przykręcenia przewodów
• pobór prądu:
• ok. 20mA przekaźnik wyłączony
• ok. 50mA przekaźnik załączony
• wymiary plastikowej obudowy: 70mm x 40mm x 23mm

Cena dotyczy 1 szt.

Instrukcja obsługi:

Programowanie funkcji modułu timera:

• przycisk sterujący K1 - lewy
• przycisk sterujący K2 - środkowy
• przycisk sterujący K3 - prawy

Ustawienie czasu:

Wcisnąć przycisk K2, aż wybrana cyfra zacznie migać, przyciskiem K3 ustawić odpowiednią cyfrę. Przełączenie się do następnej cyfry następuje po ponownym wciśnięciu przycisku K2.

Migająca kropka oznacza wybór jednostek czasowych:

• 000 - czas liczony w pełnych sekundach
• 00.0 - czas liczony w sekundach z dokładnością do dziesiątych jej części np. 0,9sekundy
• 0.00 - czas liczony w sekundach z dokładnością do setnych jej części np. 9,99sekundy
• 000. - czas liczony w minutach

Ustawienia:

Aby wejść do menu ustawień należy wcisnąć oraz przytrzymać przycisk K1.

• Program P-1 - Po wyzwoleniu przekaźnik załączy się na ustawiony czas.

kanał C - załącza przekaźnik i po podaniu ponownego sygnału w trakcie odliczania resetuje licznik

kanał E - załącza przekaźnik i po podaniu ponownego sygnału w trakcie odliczania zatrzymuje licznik

kanał A - załącza przekaźnik. Ponowne podanie sygnału w trakcie odliczania nic nie powoduje

• Program P-2 - Po wyzwoleniu moduł zacznie odliczać ustawiony czas, a następnie załączy przekaźnik na ustawiony czas

kanał E - Program działa jednorazowo po podaniu zasilania (startuje natychmiastowo), aby ponownie załączyć timer należy ponownie zasilić moduł

kanał A - Program działa po podaniu sygnału, po zakończeniu odliczania ponowne podanie sygnału rozpoczyna pomiar od nowa

kanał C - Program działa po podaniu sygnału, ponowne podanie sygnału uruchamia program od nowa (nawet w trakcie odliczania)

• Program P-3 - Przekaźnik będzie działał w pętli, czas załączenia oraz przerwy można dowolnie ustawiać. Program uruchamia się natychmiastowo po podaniu zasilania, podanie sygnału zmienia tryb pracy przekaźnika i resetuje licznik.
• Program P-4 - Po wyzwoleniu przekaźnik załączy się na ustawiony czas, podczas odliczania kolejny sygnał uruchomi licznik od nowa.

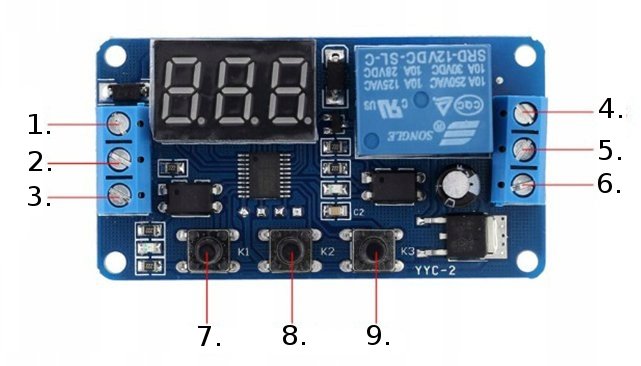

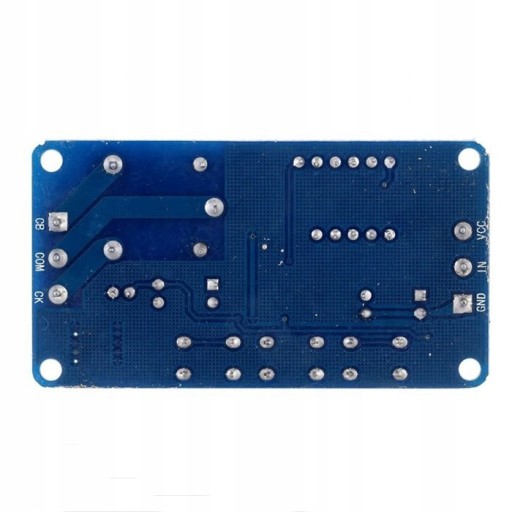

1. 12VDC +
2. in
3. 12VDC -
4. NC
5. COM
6. NO
7. K1
8. K2
9. K3
