Переходной преобразователь адаптера HIGH to LOW

Adapter Przejście Konwerter HIGH na LOW

Produkt renomowanej marki Hollywood

__________________

• Przydatny adapter podczas montażu car audio
• Zastępuje brakujące wyjścia cinch w radiu
• Zmienia sygnał z głośników na sygnał RCA
• Podłączenie równolegle do głośników

ID: U276

Wstęp

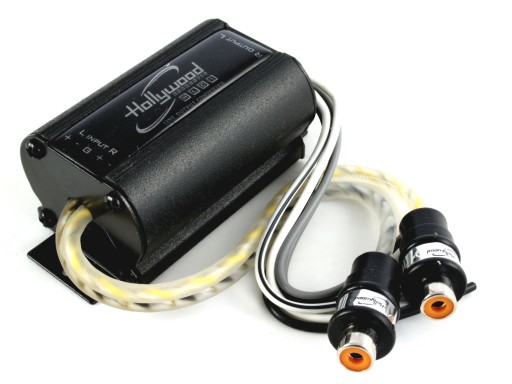

2-kanałowy konwerter zbudowany na bazie dzielników rezystancyjnych, obniżający sygnał głośnikowy z radioodtwarzacza do poziomu wejść RCA dla zewnętrznego wzmacniacza. Umożliwia podłączenie radioodtwarzacza, który nie posiada wyjść RCA (CINCH) do zewnętrznego wzmacniacza mocy. Konwerter nie posiada regulacji poziomu sygnału wyjściowego. Konstrukcja na bazie prostego dzielnika rezystancyjnego sprawia, że konwerter nie ingeruje w pasmo przenoszenia sygnału audio. Aluminiowa obudowa dodatkowo ekranuje układ dzielnika przed zakłóceniami z zewnątrz.

Opis podłączenia przewodu czarnego

CZARNY przewód – opcjonalna masa dla wejść i wyjść RCA – dla uzyskania najlepszego efektu należy wypróbować różne warianty, podłączając do masy czarny przewód z jednej lub drugiej strony filtra, albo z obu stron jednocześnie. W niektórych przypadkach przewody te mogą również pozostać niepodłączone do masy, o ile taka konfiguracja zapewnia najlepszą jakość dźwięku i najniższy poziom zakłóceń.

Sposób montażu

Filtr należy montować szeregowo w linii przewodów sygnałowych pomiędzy wyjściami RCA radioodtwarzacza, a wejściami RCA we wzmacniaczu mocy. Uwzględniając rodzaj konektorów RCA (typ męski), w większości przypadków wygodniejszy będzie montaż filtra bezpośrednio przy wzmacniaczu, bez konieczności stosowania dodatkowych przedłużających przewodów sygnałowych. Filtr HGLI posiada symetryczną konstrukcję wejść i wyjść, dzięki czemu może prawidłowo pracować niezależnie od tego, z której strony zostanie podłączony sygnał wejściowy lub wyjściowy (nie ma konieczności sugerowania się opisem wejść/wyjść umieszczonym na obudowie).

OPIS WYJŚĆ SYGNAŁU według oznaczeń obudowie konwertera

• sekcja „OUTPUT”

  wyjścia sygnału o poziomie RCA dla kanału lewego (L) i prawego (R) podłączane do wejść RCA wzmacniacza mocy

OPIS WEJŚĆ SYGNAŁU według oznaczeń nadrukowanych na przewodach konwertera (nie na obudowie)

• sekcja „L  INPUT  R”  (wejścia sygnału o poziomie głośnikowym)

  przewód biały (LF+) – podłączyć do wyjścia głośnikowego z radia dla kanału lewego o polaryzacji dodatniej (+)

  przewód biało-czarny (LF-) – podłączyć do wyjścia głośnikowego z radia dla kanału lewego o polaryzacji ujemnej (-)

  przewód czarny (-12V Ground) – opcjonalnie czasem może być pomocne podłączenie do masy w celu zminimalizowania zakłóceń

  przewód szary (RF+) – podłączyć do wyjścia głośnikowego z radia dla kanału prawego o polaryzacji dodatniej (+)

  przewód szaro-czarny (RF-) – podłączyć do wyjścia głośnikowego z radia dla kanału prawego o polaryzacji ujemnej (-)

Konwerter może być zamontowany w pobliżu radioodtwarzacza, głośników lub bezpośrednio przy wzmacniaczu, o ile nie występują w tych miejscach inne urządzenia lub instalacje, będące źródłem silnych zakłóceń elektrycznych.

Przykładowy schemat instalacji w aucie
