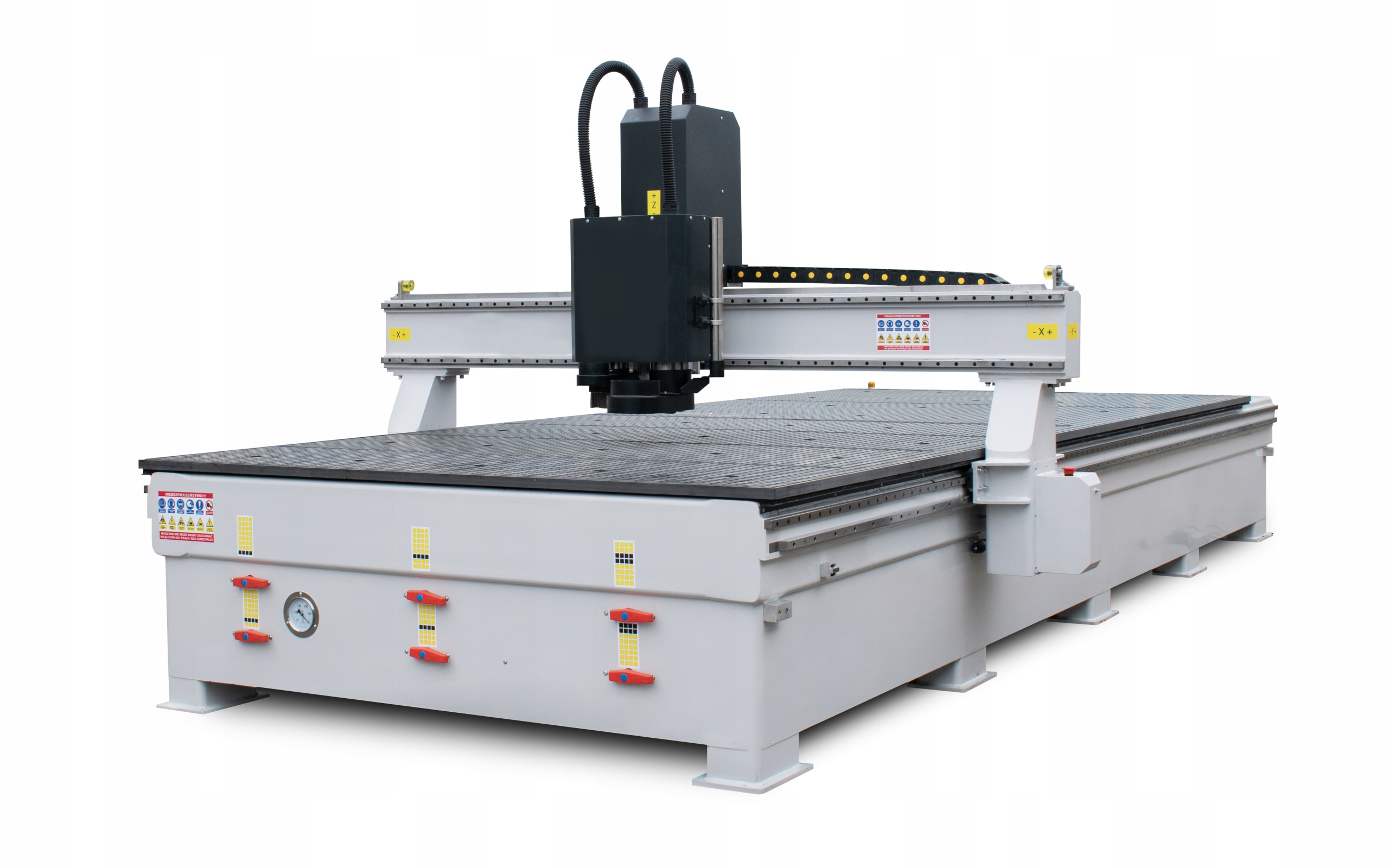

1525 КАЧЕСТВЕННЫЙ ПЛОТТЕР ДЛЯ РЕЗКИ ПРОКЛАДОК

.

Maszyna 1525 Gasket to ploter wyposażony we wrzeciono i głowicę oscylacyjną, stół podciśnieniowy oraz servonapędy we wszystkich osiach (w osi X dwa silniki równoległe).

Ploter CNC 1525 Gasket to precyzyjna maszyna skonstruowana w Polsce. Stabilna konstrukcja maszyny w zestawieniu ze sprawdzonymi napędami, wysokiej klasy prowadnicami i łożyskami liniowymi, umożliwiają pracę urządzenia z optymalnymi parametrami. Maszyny tej serii wyposażone są we wrzeciono z systemem manualnej wymiany narzędzia oraz głowicę oscylacyjną z napędem pneumatycznym.

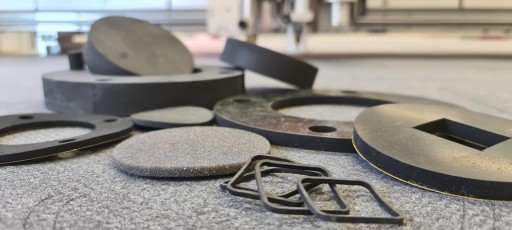

Dzięki specyficznej budowie i specjalnemu wyposażeniu, ploter przeznaczony jest do wycinania i frezowania w materiałach takich jak:

• płyty uszczelkarskie z włóknami kevlarowymi,
• grafit zbrojony z przekładką stalową,
• klingieryt (kręgielit),
• preszpan,
• drewno,
• płyty drewnopochodne (płyta wiórowa, MDF, OSB itd.),
• tworzywa sztuczne (plexi, PCV, HPL itd.),
• kompozyty (dibond, carbon, alucobond),
• metale miękkie itp.

Pole robocze 150 x 250 [cm] (pole pracy może zostać zmodyfikowane na potrzeby użytkownika)

KONSTRUKCJA:

Rama plotera wykonana jest w całości ze stali wysokiej jakości. Podczas procesu produkcji elementy ramy poddawane są specjalnej obróbce cieplnej, co wpływa na ich stabilność i precyzję maszyny.

POWIERZCHNIA ROBOCZA:

Powierzchnia użytkowa plotera to standardowo 1500 x 2500 [mm].

MOCOWANIE MATERIAŁU:

Maszyna wyposażona jest w stół podciśnieniowy. Istnieje możliwość instalacji stołu hybrydowego z listwami do mechanicznego mocowania materiału.

ZAKRES OSI Z I PRZEŚWIT BRAMY:

Standardowo zakres osi Z to 200mm (istnieje możliwość zwiększenia).

NAPĘDY:

Do napędu służą silniki SERVO o dużej rozdzielczości i mocy, co zapewnia odpowiednie przyspieszenia oraz prędkości przestawcze w poszczególnych kierunkach. W osiach X i Y pracują klasyczne i sprawdzone bezluzowe listwy helikalne, które zapewniają dużą trwałość oraz precyzję, a do napędu osi Z służy napęd śrubowy wspomagany siłownikiem pneumatycznym. Napędy wszystkich osi poruszają się na wysokiej klasy prowadnicach liniowych.

WRZECIONO:

Do napędu narzędzia skrawającego służy mocne wrzeciono wysokiej klasy. Dzięki wysokiej jakości łożyskom maszynowym, wrzeciono jest bardzo ciche i gwarantujące ponadprzeciętną trwałość. Prędkość obrotowa wrzeciona zawiera się w przedziale od 6 do 24 tys. obr./min. Do zasilania służy falownik o większej mocy niż wrzeciono, co chroni przed spadkami obrotów podczas pracy pod dużym obciążeniem.

OPROGRAMOWANIE:

Maszyna została zaopatrzona w odpowiednie oprogramowanie CAD/CAM w najnowszej wersji. Oprogramowanie umożliwia szybkie i łatwe projektowanie elementów, które następnie program konwertuje na tzw. G-code. Możliwy jest również import gotowych plików z innych programów.

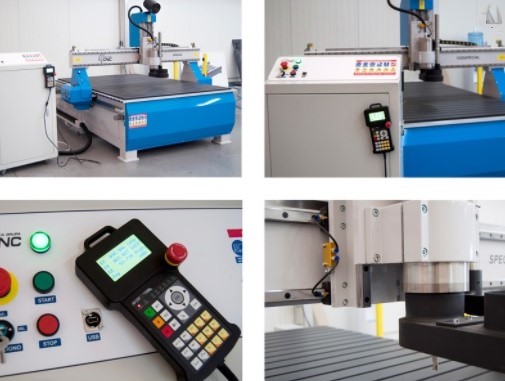

STEROWANIE:

Sterowanie maszyną odbywa się za pomocą polskiego systemu operacyjnego SimCnc z poziomu platformy Windows, co zapewnia stabilną i niezawodną pracę. Dzięki nowoczesnemu interfejsowi graficznemu sterowanie i operacje są intuicyjne i proste nawet dla operatora który nie posiada doświadczenia.

Wyposażenie maszyny:

• Ploter w formacie 1500x2500 mm
• wrzeciono 2kW z ręczną wymianą narzędzia
• pompa podciśnieniowa
• głowica oscylacyjna z napędem pneumatycznym
• czujnik wysokości narzędzia
• system bezpieczeństwa

Cena zawiera: maszynę, dostawę, instalację, dwuletnią gwarancję i szkolenie
