Микроконтроллер STM32 STM32F103C8T6 ARM Cortex M3

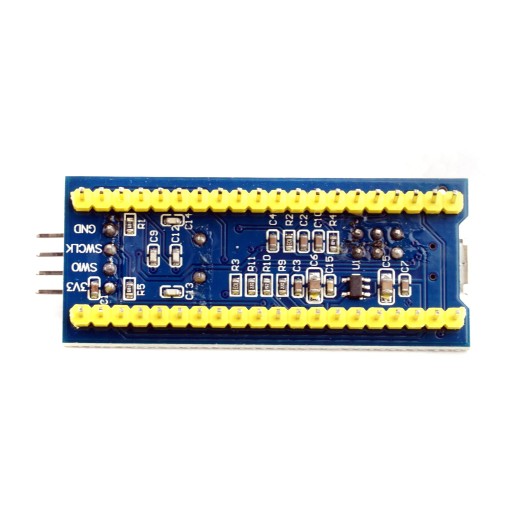

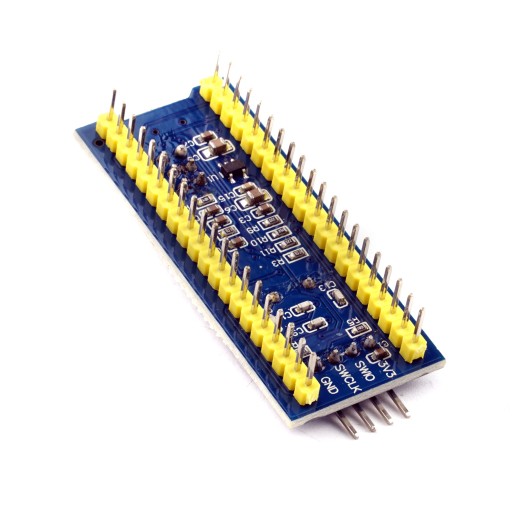

Moduł z 32 bitowym mikrokontrolerem STM32F103C8T6 posiadający  rdzeń ARM Cortex M3 taktowany 72 MHz oraz 64 kB  pamięci Flash i 20 kB SRAM. Układ dużo szybszy niż klasyczne arduino ale posiadający gniazdo micro USB pozwalające programować go poprzez wiele darmowych środowisk w tym Arduino IDE. Po przeciwnej stronie znajdziemy wyprowadzenia do podłączenia programatora i debuggera SWD.

Posiada wyprowadzenia popularnych interfejsów komunikacji I2C, SPI i UART oraz CAN i USB 2.0FS.

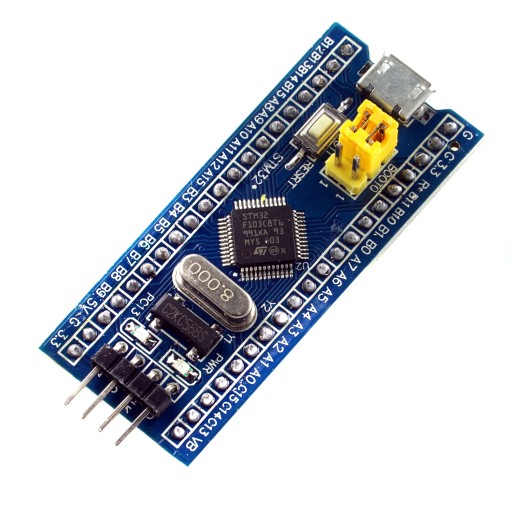

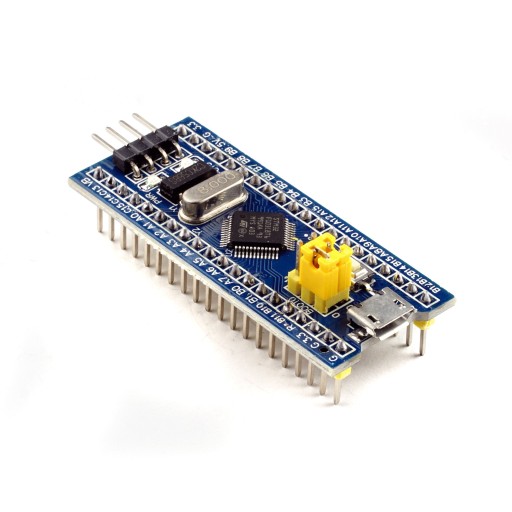

Na płytce zamontowano oscylatory kwarcowe 8MHz i 32,768kHz, diodę led od zasilania i drugą led do wykorzystania przez użytkownika. Znajdziemy również 2 zworki odpowiadające za bootowanie - jeśli obie znajdują się w pozycji 0 wykonany zostanie kod wgrany do głównej pamięci FLASH. Aby wprowadzić STMa w tryb DFU czyli aktualizacji firmware przestawiamy zworkę BOOT0 w pozycję 1.

Schemat wyprowadzeń dostępny w zdjęciach produktu.

Specyfikacja:

• Procesor ARM Cortex M3 32bit 72MHz
• 64 kB Flash
• 20 kB SRAM
• Interfejsy: 2 x I2C, 2 x SPI, 3 x USART, CAN, RTC
• 4 timery
• złącze micro USB
• dioda sygnalizująca pracę
• przycisk reset
• napięcie zasilania od 2V do 3.6V
• wymiary 52 mm x 22 mm

CHIP STM32F103C8T6

Mikrokontroler STM32 STM32F103C8T6 ARM Cortex M3
