! КОНТРОЛЛЕР ЗАРЯДКИ 20А 12В 24В MPPT СОЛНЕЧНАЯ 55В

14J20 ZAAWANSOWANY REGULATOR ŁADOWANIA MPPT 20A

do paneli fotowoltaicznych połączonych do akumulatorów o napięciu 12V lub 24V, także do akumulatorów litowych,

z maksymalnym napięciem wejściowym z paneli do 55V.

Regulator dedykowany do pracy w kamperach.

Jeśli nie jesteś pewien jak dobrać regulator ładownia koniecznie przeczytaj załączoną na dole, w zakładce: " Dodatkowe informacje" instrukcję do regulatora.

Oferowany tu kontroler słoneczny opiera się na zaawansowanej technologii śledzenia maksymalnego punktu mocy paneli (MPPT). Technologia ta została opracowana dla dedykowanego zestawu słonecznego, w którym uzyskuje się wydajność konwersji energii z paneli do akumulatorów na poziomie do 98%.

Kontroler może szybko śledzić maksymalny punkt mocy (MPPT) paneli PV w celu odzyskania maksymalnej energii z panelu, szczególnie w przypadku zachmurzenia, gdy natężenie światła zmienia się w sposób dynamiczny, ultraszybki kontroler MPPT poprawi odbiór energii nawet o 30% w porównaniu do kontrolerów ładowania PWM.

Najwydajniejsze regulatory MPPT nie posiadają wyświetlaczy, które "pożerają" część energii na własne potrzeby.

DANE TECHNICZNE:

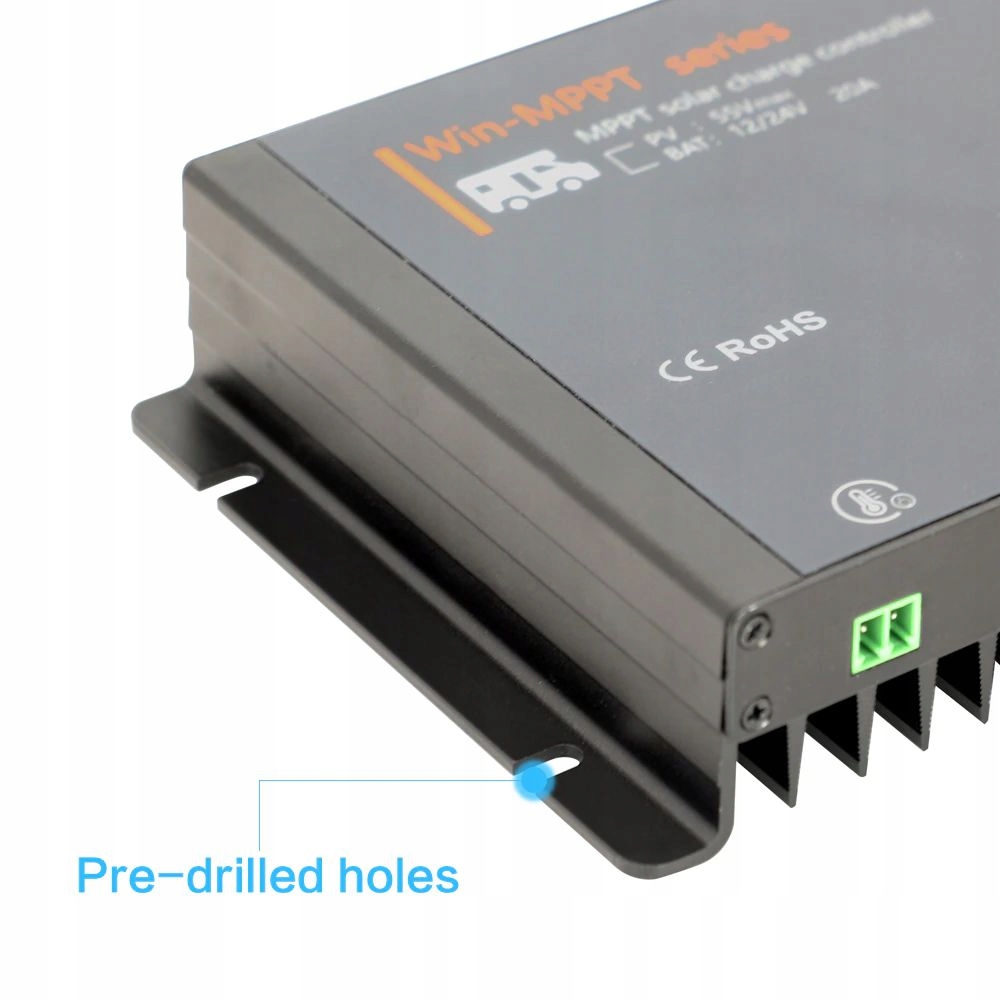

Produkt Win500-MPPT

Parametry akumulatora

Napięcie systemu - Automatyczne rozpoznawanie 12/24V

Maksymalny prąd ładowania - 20A

MPPT napięcie ładowania - Przed ładowaniem doładowania lub wyrównania

Zwiększenie napięcia 14.0 ~ 14.8V/28.0 ~ 29.6V (domyślnie: 14.5/29.0V przy 25 ℃)

Napięcie wyrównawcze 14.0 ~ 15.0V/28.0 ~ 30.0V (domyślnie: 14.8/29.6V przy 25 ℃)

Napięcie pływakowe 13.0 ~ 14.5V/26.0 ~ 29.0V (domyślnie: 13.7/27.4 @ 25 ℃)

Odłączenie przy niskim napięciu 10.8 ~ 11.8V/21.6 ~ 23.6V (domyślnie: 11.2/22.4V)

Przywrócenie zasilania po rozładowaniu 11.4 ~ 12.8V/22.8 ~ 25.6V (domyślnie: 12.0/24.0V)

Kompensacja temperatury -4.17mV/K na komórkę (zwiększenie, wyrównanie), -3. 3BmV/K na komórkę (Float)

Dla akumulatorów litowych:

Ładowanie napięcia docelowego 10.0 ~ 32.0V (lit, domyślnie: 14.4V)

Ładowania napięcie odzyskiwania 9.2 ~ 31.8V (lit, domyślnie: 14.0V)

Odłączenie niskiego napięcia 9.0 ~ 30.0V (lit, domyślnie: 10.6V)

Przywrócenie z niskiego napięcia odłączenia 9.6 ~ 31.0V (lit, domyślnie: 12.0V)

Maksymalne napięcie na zasiekach akumulatora 35V

Typ baterii - Żel AGM, płyn, lit (domyślnie: żel)

Parametry paneli

Maksymalne napięcie na PV(- 20℃) 55V

Maksymalne napięcie na PV(25℃) 50V

Maksymalna moc wejściowa - 260/520W

Śledzenie MPPT zakres (Napięcie baterii + 1.0V) ~ Voc * 0.9*2

Parametry systemu

Max wydajność śledzenia > 99.9%

Maksymalna wydajność konwersji 98.0%

Wymiary - 164*107*32mm

Waga - 700g

Komunikacja - bluetooth

Uziemienie - Wspólne negatywne

Zaciski zasilania 10AWG(5mm2)

Temperatura otoczenia: -20 ~ + 55 ℃

Temperatura przechowywania: -25 ~ + 80 ° c

Wilgotność otoczenia: 0 ~ 100% wilgotności względnej

Stopień ochrony: IP54

Maksymalna wysokość: 4000m

Cechy:

1. Innowacyjna technologia śledzenia punktów maksymalnej mocy (MPPT), wydajność śledzenia> 99.9%

2. W pełni cyfrowa technologia, wysoka wydajność konwersji ładowania do 98%

3. Wskaźnik LED do łatwego odczytu stanu ładowania i informacji o baterii

4. Automatyczne rozpoznawanie akumulatorów 12/24V

5. Do różnych akumulatorów w tym, kwasowych, Gel, AGM i bateria litowa

6. Oddzielne porty dla zdalnego czujnika temperatury sprawiają, że kompensacja temperatury akumulatora jest dokładniejsza

7. Cztery etapy ładowania: MPPT, doładowanie, wyrównanie, podtrzymanie

8. Automatyczna funkcja redukcji mocy w nadmiernej temperaturze

9. Podwójna funkcja automatycznego ograniczenia przy przekroczeniu znamionowej mocy ładowania i prądu ładowania

10. Aplikacja na androida dla komunikacji zgodnej z Bluetooth

11. Wspólne bieguny negatywne

12. Doskonała konstrukcja EMC i ochrona termiczna

13. W pełni automatyczny system zabezpieczenia elektroniki

Tryb ładowania:

Ładowanie MPPT: Napięcie baterii nie osiągnęło jeszcze napięcia doładowania, a 100% dostępnej energii słonecznej służy do ładowania akumulatora.

Ładowania doładowania: Po naładowaniu akumulatora do zadanej wartości napięcia doładowania stosuje się regulację stałego napięcia, aby zapobiec nagrzewaniu i nadmiernemu gazowaniu akumulatora.

Płaskie ładowanie: W fazie płaskiej odbiorniki mogą nadal pobierać energię z akumulatora, obniżają temperaturę akumulatora i zapobiegają gazowaniu, a także nieznacznie ładują akumulator.

Ładowania wyrównawcze: Ładowanie wyrównujące zwiększa napięcie baterii, wyższe niż standardowe napięcie, które gasifikuje elektrolit akumulatora powodując odsiarczanie.

Ochrona:

Nadmiernego prądu Z PV - Sterownik ograniczy moc ładowania do znamionowej mocy ładowania.

Większa moc niż znamionowa nie zostanie wykorzystana przez sterownik w trybie MPPT

Zabezpieczenie przed zwarciem paneli, sterownik przestanie ładować, usuń aby rozpocząć normalną pracę.

Przed odwrotną polaryzacją - Pełna ochrona przed odwrotną polaryzacja PV, brak uszkodzeń kontrolera. Popraw połączenia, aby rozpocząć normalną pracę.

Odwrotna polaryzacja akumulatora - Pełna ochrona przed odwrotną polaryzacją baterii, brak uszkodzeń kontrolera. Popraw połączenia, aby rozpocząć normalną pracę.

Nadmiernego napięcia baterii - Jeśli istnieją inne źródła energii do ładowania akumulatora, gdy napięcie przekracza 15.8/ 31.3V, kontroler rozłączy się  aby chronić baterię przed przeładowaniem.

Rozładowania akumulatorów - Gdy napięcie baterii spadnie do ustawionego punktu niskiego napięcia kontroler się rozłączy

Powyżej temperatury ochrony - Sterownik wykrywa temperaturę wewnętrzną przez wewnętrzny czujnik, gdy temperatura przekroczy wartość nastaw, prąd ładowania obniży się, a następnie zmniejszy się temperatura, aby kontrolować wzrost temperatury regulatora, gdy temperatura wewnętrzna przekroczy próg zabezpieczenia przed przegrzaniem, regulator przestaje działać i przywraca po obniżeniu temperatury.

Uszkodzony zdalny czujnik temperatury - Jeśli czujnik temperatury jest zwarty lub uszkodzony, kontroler użyje temperatury wewnętrznej do balansowania temperatury ładowania

ZASTOSOWANIE:

Pojemność baterii powinna być dobrana w odpowiedni sposób do systemu w zależności od konkretnych wymagań użytkowych, w tym w szczególności obciążenia i sposobu wykorzystania. W przeciwnym razie będzie łatwo doprowadzić do permanentnego rozładowania baterii lub nadmiernych strat w zakresie wytwarzania energii elektrycznej.

Aby uzyskać szczegółowe informacje, proszę odnieść się do zaleceń instrukcji lub skonsultować się z obsługą klienta on-line. Zawsze służymy dla Ciebie pomocą!
