Ремкомплект Whirlpool L1373 L1782 L1799 L2158

Ubezpieczenie w cenie. Dziś zakup Dziś realizacja .

Potwierdzenie nadania autoamtyczne.

Skoro trafiłeś na tą aukcję oznacza to , że masz problem z uszkodzonym programatorem w pralce lub suszarce Whirlpool, Bauknecht, Polar, Laden, Ignis.

Programatory mają oznaczenia :

Whirlpoolz serii AWD AWO AWE(np. AWE4316/P AWO/D41105

AWO/D4113/P AWO4315/P AWO/E8358 AWO/D5720 AWE6729/P )

Electrolux EWT10115W EWS106410W EWN10470W EDC77550W

Polar PTL PFL(np. PTL1000PFL1019 FL1219 AKS189)

Pralko-suszarki Whirpool AWZ414

Suszarka Electrolux EDI96150W

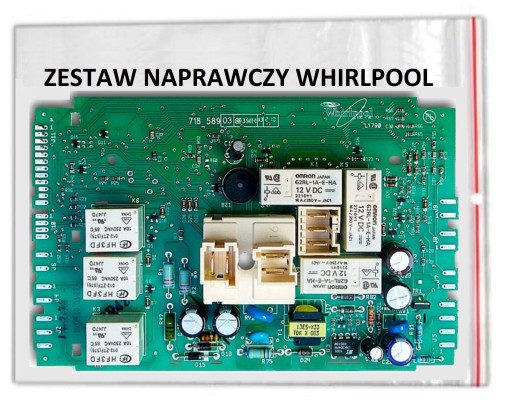

Zdjęcia programatorów w galerii.

W pralkach tych najczęściej dochodzi do uszkodzenia przetwornicy, układu LNK304 ,rezystora R020 22Ohm (lub 33 Ohm) , dławika L003 0,47mH (470uH). Dzięki temu zestawowi naprawczemu zaoszczędzisz sporo pieniędzy, które wydałbyś w serwisie.

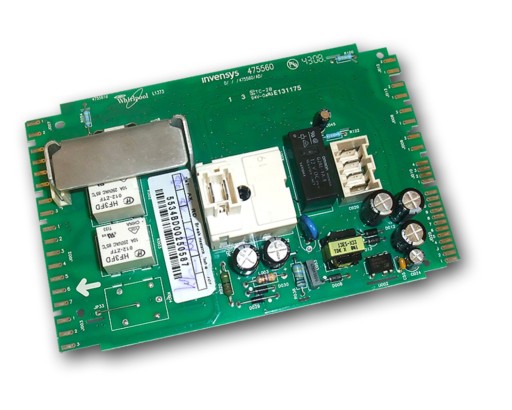

Programatory produkowane były przez trzy firmy : Bitron , Invensys, a następnie Flextronics (zastąpił Invensys).

Programatory do suszarek produkowała firma Diehl Controls Polska (oznaczone DCP i Diehl AKO)

Programator był używany w wielu modelach pralek Whirlpool AWE AWO AWD / np. AWE4316/p AWO/D41105/

Polar PTL 1000 Polar pfl 1019

Pralko-suszarka Whirpool AWZ414

i wielu innych których zasilacz oparty jest na układzie scalonym LNK304P.

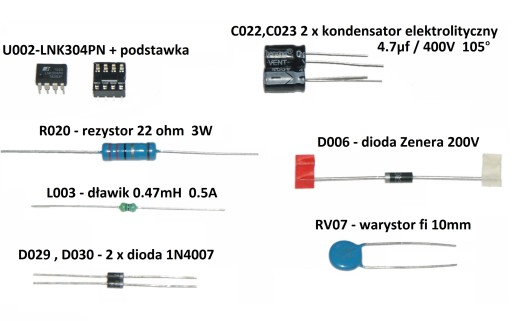

Zestaw naprawczy składa się z:

- U002 - LNK304PN

- Podstawka pod układ LNK403PN , umożliwia w przyszłości łatwą wymianę i diagnozę układu bez konieczności wylutowywania.

- R020 - rezystor drutowy 22 Ohm / 3W (mocniejszy niż oryginalny 2W) + Rezystor drutowy 33 Ohm 3W (dla L1799, L2158, L2524)

Posiadamy także rezystory 27 Ohm, jeśli potrzebujesz napisz mejla.

- L003 - dławik 0.47mH (470µH)/0.5A (lepszy od tego , który był od nowości, który ma tylko 0.3A)

- C022, C023 - 2 x kondensator 4.7µF/400V 105° (low ESR, o trwałości 5000 godzin zamiast 2000 jak w oryginale) markowe firmy : VENT

- D029, D030 - 2 x dioda 1N4007 (oznaczenie na diodach 1N4007)

UWAGA :

- D006 - dioda Zenera 200 V (oznaczenie na diodzie 3EZ200) nie dotyczy : L1799, L2158, L2524

- DZ06 - w L1799, L2158, L2524 oznaczenie elementu to DZ06

- RV07 - warystor fi 10mm (oryginalnie słabszy, tylko 7mm)

- Instrukcja naprawy.

W programatorze L1790 do suszarek są inne oznaczenia: U3 - LNK304PN; R47 - rezystor drutowy 22 Ohm/3W; L1 - dławik 0.47mH (470µH)/0.5A; C17, C18 - 2 x kondensator 4.7µF/400V 105°; D15, D18 - 2 x dioda 1N4007 (oznaczenie na diodach 1N4007); D24 - dioda Zenera 200 V; RV02 - warystor fi 10mm

Czy jestem w stanie poradzić sobie sam z naprawą?

Naprawa jest stosunkowo prosta , sprowadza się do wymiany z mojego zestawu na ten w programatorze. Poradzą sobie z nią nawet początkujący elektronicy , wystarczy tylko lutownica. W razie kłopotów pomagam.

Czy naprawa zawsze się udaje?

W większości przypadków naprawa się udaje i programator wraca do swojej pierwotnej sprawności.

Diagnoza uszkodzenia:

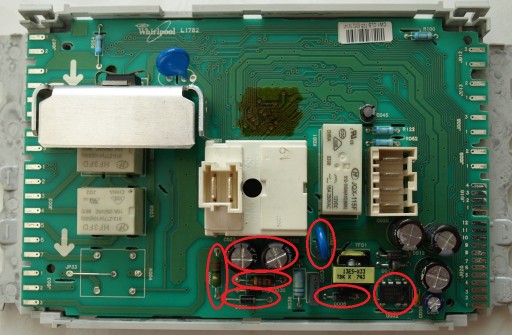

Jeżeli pralka po włączeniu nie daje oznak życia może być pewni , że uszkodzony jest programator oczywiście po wykluczeniu usterek w stylu przerwany kabel zasilający itp.Uszkodzeniu ulega przetwornica LNK304, rezystor R020 oraz dławik L003. Czasami również diody D029, D030, D006 oraz warystor RV07. Zaleca się również wymianę kondensatorów , które są w zestawie celem wydłużenia żywotności programatora.

UWAGA !! Przed przystąpieniem do jakichkolwiek czynności bezwzględnie odłączamy zasilanie !!!

Wskazówki:

1.Zawsze wlutowujmy dostarczoną podstawkę , umożliwi to za kilka lat bez problemową wymianę układu bez jego wylutowania.

2.Wymieńmy wszystkie elementy zestawu, po co potem jakiś element ma nam zrobić zwarcie i uszkodzić inne.

3.Czasem znajduje się powłoka ochronna , łatwo ją usuniemy zeskrobując lub przygrzewając lutownicą.

4.Wszystkie elementy zestawu wlutowujemy zgodnie z załączonym rysunkiem w odpowiednim kierunku , zawsze służę pomocą mejlową więc kłopotów nie będzie.

5.Test sprawdzający naprawę zawsze wykonujemy w programatorze umieszczonym w pralce , ponieważ płytka ma nieizolowany zasilacz, czyli wymieniamy elementy i podłączamy płytkę w pralce lub suszarce. Poza pralką można przetestować ale tylko jeżeli użyjemy transformatora separacyjnego.

6.Po naprawie czyścimy programator i zabezpieczamy warstwą kleju uretanowego lub lakieru do paznokci dzięki czemu zabezpieczamy układy przed wilgocią.

Pasuje do modeli: AWE 6519/P, AWO/D 5520, AWO/C 61010, AWO/D 5320/P, AWO/C 61200, AWE 4519/P, AWE 6515, AWE 2316, AWO/D 43141, AWO/D 3313/P, AWO/D 6331 P, AWO/D 6531 P, AWE 2519 P, AWOC 0714, AWE 7458 P, AWE 7347 P, AWE 73360P, AWE 66169, AWO/C 3127 P, AWO/D 43105, AWE 6416, AWO/D 5720/P, AWE 6619, AWE 7226 P, AWE 7236P, AWO/D 3513/P, AWSP 61212P, AWE 2519, AWSP 51011P, AWE 6514, AWSP 61012P, AWOC 51003SL, AWO/C 0714, AWO/C 61400, AWE 77260P, AWE74360P, AWE 7615/2, AWE 7615/2 P, AWE 7619, AWO/D 6204/D, CHAMPION 1400, AWO/C 60120, AWO/D 1140, AWO/D 6104/D, AWO/C 6204, AWO/D 1159, CENTO 1400, AWE 7526, AWS 6126, AWE 6520, AWOC 0614, AWO 4472, AWO/D 1130, AWO/C 6100, AWOD2821, WHI 740UR, AWO 7546, AWO/C 81200, AWO/R 4205, AWOC 6120, AWO/D 4506/1, AWO/C 62010, AWE 6761, AWE 7622, AWO/C 6140, AWO/D 4306/1, AWOC 7109, AWOC 7100, AWO 2461, AWO/C 6104, WHI 740U, AWO/C 6120/1, WAC 7200, AWO/C 61000, PFLC 51009P, AWOC 6100, AWO/C 6210, AWO/C 71001, SEATTLE 1400, AWO/C 51200, WWDC 6400, AWO/C 62200, AWO/C 6008, AWO 3471, AWO/D 43115/1 WP, AWO/C M7100, AWE 6237, AWO/C 7121, AWO/C 7010, AWO/D 8120, WHI 6KU40, AWO 4461, AWO 1473, AWO/C 71000, AWO/C 62100, AWOD 051, AWOC 5104, AWOC 6105, AWO/C 62012, AWO 6S445, AWO/D 4506, AWO/D 6107, AWO/D 1007, AWOD 070, AWO/D 8210, AWO/C 6214, AWOC 5124, AWO 445, AWOC 7110, WAC 8400, WAC 7640, AWO/C 61001, AWO/D 45130, AWO2461, AWO 3461, AWO/C 81400, AWE5080N, AWOD 060, AWOC 5802, AWOD7431, AWO/D 7100, AWO 447, AWOC 6104, AWO/C 61201, AWO/D 5706S, AWO/C 7212, AWOD065, AWO/C 72101, AWO 2348, AWO/C 71200, AWOC 7112, AWO 2347, AWO/C 72100, AWO/C 7210, AWO/C 51000, AWO/D 7240 WP, AWO/C 81000, AWO/D7242WP, AWOC 5122, AWO/D7450WP, WAC 6100, AWO/C 71221 GR, WAC 7400, AWOC 7210, AWO 2346, AWO 6546, AWO/C 52200, AWOD 2825, MEMPHIS 3476, MEMPHIS 3566, AWO/D 7241, AWO 2261, AWOD 2827, MEMPHIS 1436, AWOC 7200, AWO/ 8200/2, AWO/C 7113, AWOD 2828, AWO/C 62000, AWO/D 8100/2, AWO/C 62101, AWOC 8200, WWDC 6200, AWE 2215, AWO/C 62128, AWOD 2722, AWO/D 41115, AWOD 2826, AWO/C 7810, AWOC 7211, AWO/C 52000, AWOD 2721, AWO 8466, AWO/D 1226, AWO/C 72100 S, AWO/C 71276, AWOC 5102
