Ремкомплект Whirlpool L1373 L1782 L1790 L2158
Товар
- 3 раза купили
- 4.76 оценка
- 88 осталось
- 46 отзывов
Доставка
Характеристики
Описание
Ubezpieczenie w cenie. Dziś zakup Dziś realizacja .
Potwierdzenie nadania autoamtyczne.
Skoro trafiłeś na tą aukcję oznacza to , że masz problem z uszkodzonym programatorem w pralce lub suszarce Whirlpool, Bauknecht, Polar, Laden, Ignis.
Programatory mają oznaczenia :
Whirlpoolz serii AWD AWO AWE(np. AWE4316/P AWO/D41105
AWO/D4113/P AWO4315/P AWO/E8358 AWO/D5720 AWE6729/P )
Electrolux EWT10115W EWS106410W EWN10470W EDC77550W
Polar PTL PFL(np. PTL1000PFL1019 FL1219 AKS189)
Pralko-suszarki Whirpool AWZ414
Suszarka Electrolux EDI96150W

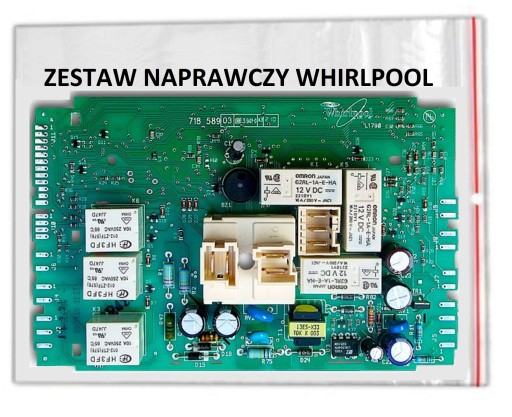

Zdjęcia programatorów w galerii.
W pralkach tych najczęściej dochodzi do uszkodzenia przetwornicy, układu LNK304 ,rezystora R020 22Ohm (lub 33 Ohm) , dławika L003 0,47mH (470uH). Dzięki temu zestawowi naprawczemu zaoszczędzisz sporo pieniędzy, które wydałbyś w serwisie.

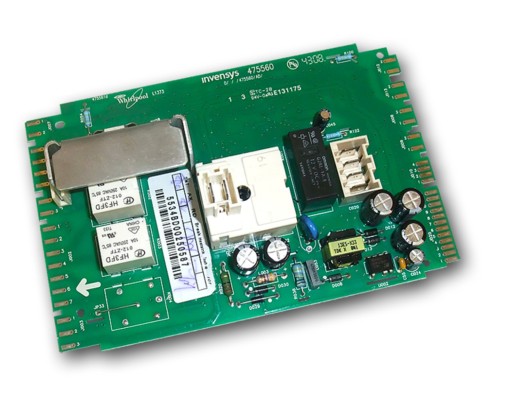

Programatory produkowane były przez trzy firmy : Bitron , Invensys, a następnie Flextronics (zastąpił Invensys).
Programatory do suszarek produkowała firma Diehl Controls Polska (oznaczone DCP i Diehl AKO)
Programator był używany w wielu modelach pralek Whirlpool AWE AWO AWD / np. AWE4316/p AWO/D41105/
Polar PTL 1000 Polar pfl 1019
Pralko-suszarka Whirpool AWZ414
i wielu innych których zasilacz oparty jest na układzie scalonym LNK304P.

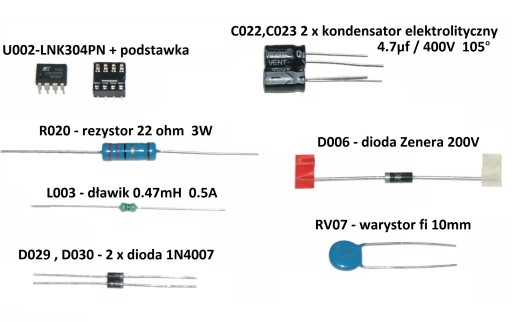

Zestaw naprawczy składa się z:
- U002 - LNK304PN
- Podstawka pod układ LNK403PN , umożliwia w przyszłości łatwą wymianę i diagnozę układu bez konieczności wylutowywania.
- R020 - rezystor drutowy 22 Ohm / 3W (mocniejszy niż oryginalny 2W) + Rezystor drutowy 33 Ohm 3W (dla L1799, L2158, L2524)
Posiadamy także rezystory 27 Ohm, jeśli potrzebujesz napisz mejla.
- L003 - dławik 0.47mH (470µH)/0.5A (lepszy od tego , który był od nowości, który ma tylko 0.3A)
- C022, C023 - 2 x kondensator 4.7µF/400V 105° (low ESR, o trwałości 5000 godzin zamiast 2000 jak w oryginale) markowe firmy : VENT
- D029, D030 - 2 x dioda 1N4007 (oznaczenie na diodach 1N4007)
UWAGA :
- D006 - dioda Zenera 200 V (oznaczenie na diodzie 3EZ200) nie dotyczy : L1799, L2158, L2524
- DZ06 - w L1799, L2158, L2524 oznaczenie elementu to DZ06
- RV07 - warystor fi 10mm (oryginalnie słabszy, tylko 7mm)
- Instrukcja naprawy.
W programatorze L1790 do suszarek są inne oznaczenia: U3 - LNK304PN; R47 - rezystor drutowy 22 Ohm/3W; L1 - dławik 0.47mH (470µH)/0.5A; C17, C18 - 2 x kondensator 4.7µF/400V 105°; D15, D18 - 2 x dioda 1N4007 (oznaczenie na diodach 1N4007); D24 - dioda Zenera 200 V; RV02 - warystor fi 10mm
Czy jestem w stanie poradzić sobie sam z naprawą?
Naprawa jest stosunkowo prosta , sprowadza się do wymiany z mojego zestawu na ten w programatorze. Poradzą sobie z nią nawet początkujący elektronicy , wystarczy tylko lutownica. W razie kłopotów pomagam.
Czy naprawa zawsze się udaje?
W większości przypadków naprawa się udaje i programator wraca do swojej pierwotnej sprawności.
Diagnoza uszkodzenia:

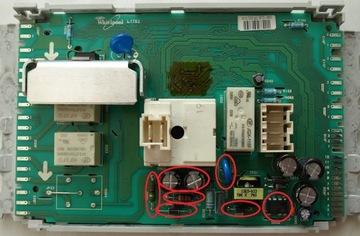

Jeżeli pralka po włączeniu nie daje oznak życia może być pewni , że uszkodzony jest programator oczywiście po wykluczeniu usterek w stylu przerwany kabel zasilający itp.Uszkodzeniu ulega przetwornica LNK304, rezystor R020 oraz dławik L003. Czasami również diody D029, D030, D006 oraz warystor RV07. Zaleca się również wymianę kondensatorów , które są w zestawie celem wydłużenia żywotności programatora.
UWAGA !! Przed przystąpieniem do jakichkolwiek czynności bezwzględnie odłączamy zasilanie !!!
Wskazówki:
1.Zawsze wlutowujmy dostarczoną podstawkę , umożliwi to za kilka lat bez problemową wymianę układu bez jego wylutowania.
2.Wymieńmy wszystkie elementy zestawu, po co potem jakiś element ma nam zrobić zwarcie i uszkodzić inne.
3.Czasem znajduje się powłoka ochronna , łatwo ją usuniemy zeskrobując lub przygrzewając lutownicą.
4.Wszystkie elementy zestawu wlutowujemy zgodnie z załączonym rysunkiem w odpowiednim kierunku , zawsze służę pomocą mejlową więc kłopotów nie będzie.
5.Test sprawdzający naprawę zawsze wykonujemy w programatorze umieszczonym w pralce , ponieważ płytka ma nieizolowany zasilacz, czyli wymieniamy elementy i podłączamy płytkę w pralce lub suszarce. Poza pralką można przetestować ale tylko jeżeli użyjemy transformatora separacyjnego.
6.Po naprawie czyścimy programator i zabezpieczamy warstwą kleju uretanowego lub lakieru do paznokci dzięki czemu zabezpieczamy układy przed wilgocią.
Zestaw pasuje do poniższych modeli i wielu więcej. Jeśli nie jesteś pewny napisz na maila.
Bauknecht: HDW7001, WA5345, WA54DI, WA5565, WA74SD, WACARE544DI, WACARE544DI1, WACARE544SD, WACARE644DI, WACARE644SD, WACARE654DI, WACare654SD, WAECO130DI, WAGH61, WAGH62, WAI2642, WAK14, WAK24, WAK3462, WAK4612, WAK61, WAK6100, WAK6114, WAK6145, WAK62, WAKP7120, WAPLUS624BW, WAPLUS624SD, WAPLUS624TDi, WAPLUS734Di, WASENSITIVE34DI, WASensitive44Di, WASTAR56EX, WASTAR66EX, WASTAR67EX, WASUPER14, WAT710, WAT720, WATCARE40SD, WATCARE42SD, WATCare50SD, WATCare52SD, WATDR1, WATECO10DI, wateco9560, WATPlatinum32DI, WATPLUS520DI, WATPLUS522DI, WATPLUS620DI, WATPLUS622DI, WATPrime550SD, WATPrime552SD, WATUNIQ622Di, WMTEcostar6Di,
Cylinda: TT150, TT162,
Gala: GL0612BI, GL12061T, GL806T,
Gorenje: WT62082,
Ignis: AWP1406, IFL5100, IFL5120, IGS5080, IGS6100, IGSM6000, ITL5100, ITL5110, LEI812, LOE1007, LOE1070, LOE1071, LOE6001, LOE7001, LOE8001, LTE1055, LTE106801, LTE5101, LTE5210, LTE6010CITY, LTE6027, LTE6100, LTE6210, LTE6212, LTE6310, LTE7046, LTE7155, LTE8027, LTE8106, LTE81062, LTE8206,
Laden: EV1045, EV1047, EV1049, EV1056, EV1060, EV1061, EV1065, EV1155, EV1156, EV1159, EV1160, EV1161, EV1164, EV1167, EV1170, EV1171, EV1187, EV1255, EV1260, EV1261, EV1262, EV1263, EV1267, EV1268, EV1269, EV1270, EV1273, EV8026, EV9547, EV9555, FL1281, FL1469, FL1481, FL2610, FL2711, FL2800, FL2821, FL4611, FL4621, FL4711, FL4720,
Maytag: MFW0610DWT, MFW0812DWT, MFW1006DWT,
MP: MWBI6012,
Polar: PFLC51009P, PFLC51021P, PFLC51221P, PFLC61000, PFLC61002P, PFLC61032P, PFLC61200, PFLC61202P, PFLC61232P, PFLC71232P, PFLC71432P, PFLS51201P, PFLS51231P, PFLS61002P, PFLS61032P, PTL1016D, PTL1019, PTL1021D, PTL1061, PTL1061D, PTL1109, PTL1261D, PTL61003D, PTL61203D, PTL819, PWA1020, PWA10272, PWA80272,
Proline: PTL1155E, PTL1155F,
Smeg: TLS1062, TLS65, TLS861,
Tegran: TS1016, TS4057,
Whirlpool: AWC7085N, AWC7100N, AWE1066, AWE22141, AWE2215, AWE2217, AWE2221, AWE2239, AWE23151, AWE2316, AWE23161, AWE2320, AWE2322, AWE2419, AWE25161, AWE2519P, AWE2550, AWE4519, AWE4519P, AWE50210, AWE50510, AWE50610, AWE5080, AWE5080N, AWE5090, AWE5100, AWE5125, AWE5200, AWE5205, AWE5211, AWE5215, AWE55208, AWE5521, AWE5525, AWE55510, AWE55610, AWE55611, AWE55710, AWE55711, AWE55711R, AWE5727, AWE58021GR, AWE6010, AWE60110, AWE60410, AWE60510, AWE60610, AWE60710, AWE6075N, AWE6080, AWE6080N, AWE6081, AWE6085D, AWE6085N, AWE6090N, AWE6095D, AWE6100, AWE6100D, AWE6100N, AWE6101, AWE61010GR, AWE6109, AWE6111, AWE6112, AWE6120N, AWE6125, AWE6211, AWE6213, AWE6214, AWE6215, AWE6217, AWE6221, AWE6230, AWE6235, AWE6237, AWE63141, AWE63161, AWE6317, AWE6318, AWE63771, AWE64151, AWE6416, AWE6510, AWE6511, AWE6514, AWE65141, AWE6515, AWE6516, AWE65161, AWE6517, AWE6519, AWE6519P, AWE6520P, AWE6521, AWE6522, AWE65260P, AWE65360P, AWE65391, AWE6560, AWE6607, AWE6608, AWE6610, AWE6614, AWE6617, AWE6619, AWE6628, AWE6629, AWE6650, AWE66610, AWE66710, AWE6688, AWE6735, AWE6761, AWE7109, AWE7115P, AWE72360P, AWE7236P, AWE7319, AWE7335P, AWE73360P, AWE74360P, AWE75151, AWE7519, AWE7520, AWE7526, AWE75272, AWE7530, AWE7536LEIJONA, AWE76152P, AWE7616, AWE7618, AWE7620, AWE7621, AWE7621P, AWE7621PS, AWE7622, AWE7623, AWE76260P, AWE7633, AWE7640, AWE7650, AWE7659, AWE77260P, AWE7730, AWE8610, AWE8610A, AWE8730, AWED1009EX, AWM56101, AWO3471, AWO4461, AWO4472, AWO5445, AWO5446, AWO5546, AWO5566, AWO6S446, AWO6S545, AWO7455, AWO7646, AWO9566Green, AWOC0614, AWOC0714, AWOC3127P, AWOC51001, AWOC51003SL, AWOC5102, AWOC5104, AWOC51211, AWOC5122, AWOC5124, AWOC5802, AWOC6008, AWOC60100, AWOC60120, AWOC61000, AWOC61010, AWOC6104, AWOC6105, AWOC61200, AWOC61400, AWOC62010, AWOC62012, AWOC6210, AWOC62100, AWOC62101, AWOC6212, AWOC62128, AWOC62200, AWOC64010BL, AWOC64200BL, AWOC7010, AWOC70800, AWOC7109, AWOC7110, AWOC7112, AWOC7113, AWOC7121, AWOC71221GR, AWOC7200, AWOC72100S, AWOC72101, AWOC7808, AWOC7810, AWOC8011, AWOC8112, AWOC81200, AWOC8200, AWOC8210, AWOCM6080, AWOCM7100, AWOD0502, AWOD051, AWOD0511, AWOD052, AWOD0521, AWOD060, AWOD065, AWOD070, AWOD12127GR, AWOD2721, AWOD2722, AWOD2821, AWOD2825, AWOD2826, AWOD2827, AWOD2828, AWOD4621, AWOD4681, AWOD4700, AWOD4711, AWOD47116, AWOD4721, AWOD4725, AWOD4729, AWOD4731, AWOD4811, AWOD5012, AWOD5024, AWOD6001, AWOD6002, AWOD6024, AWOD610, AWOD61020GR, AWOD6107, AWOD6114, AWOD612, AWOD6331P, AWOD6714DK, AWOD68020GR, AWOD7000, AWOD7014, AWOD71002, AWOD7104, AWOD7114, AWOD712, AWOD7231, AWOD7232, AWOD7431, AWOD7433, AWOD7440, AWOD7450, AWOD8041, AWOD81202, AWOD8235, AWOD8245, AWOM613, AWOM713, AWOR42051, AWOR52062, AWOV7660, AWPC7110, AWS50801, AWS51001, AWS51011, AWS51012, AWS51212, AWS6100, AWS61011, AWS61012, AWS61211, AWS61212, AWS61212S, AWS6126, AWSP51011P, AWSP61012P, AWSP61212P, AWSX61011, CENTO1400, Champion1400, Chicago1400, DLC6001, DLC6010, DLC6020, DLC7000, DLC7001, DLC7002, DLC7200, DLC8200, EV1272, Memphis3566, PRIMO1406UM, RIO1400, Seattle1400, WAC6010, WAC74001, WAC7520, WAC7640, WHI6KU40, WHI740U, WHI740UR, WTL55712, WTLS1262, WTLS55712, WTLS60612, WTLS60710, WTLS60712, WWDC4306, WWDC4406, WWDC6210, WWDC6400, WWDC7124, WWDC7410, WWDC8001.
Pasuje do modeli: AWE 6519/P, AWO/D 5520, AWO/C 61010, AWO/D 5320/P, AWO/C 61200, AWE 4519/P, AWE 6515, AWE 2316, AWO/D 43141, AWO/D 3313/P, AWO/D 6331 P, AWO/D 6531 P, AWE 2519 P, AWOC 0714, AWE 7458 P, AWE 7347 P, AWE 73360P, AWE 66169, AWO/C 3127 P, AWO/D 43105, AWE 6416, AWO/D 5720/P, AWE 6619, AWE 7226 P, AWE 7236P, AWO/D 3513/P, AWSP 61212P, AWE 2519, AWSP 51011P, AWE 6514, AWSP 61012P, AWOC 51003SL, AWO/C 0714, AWO/C 61400, AWE 77260P, AWE74360P, AWE 7615/2, AWE 7615/2 P, AWE 7619, AWO/D 6204/D, CHAMPION 1400, AWO/C 60120, AWO/D 1140, AWO/D 6104/D, AWO/C 6204, AWO/D 1159, CENTO 1400, AWE 7526, AWS 6126, AWE 6520, AWOC 0614, AWO 4472, AWO/D 1130, AWO/C 6100, AWOD2821, WHI 740UR, AWO 7546, AWO/C 81200, AWO/R 4205, AWOC 6120, AWO/D 4506/1, AWO/C 62010, AWE 6761, AWE 7622, AWO/C 6140, AWO/D 4306/1, AWOC 7109, AWOC 7100, AWO 2461, AWO/C 6104, WHI 740U, AWO/C 6120/1, WAC 7200, AWO/C 61000, PFLC 51009P, AWOC 6100, AWO/C 6210, AWO/C 71001, SEATTLE 1400, AWO/C 51200, WWDC 6400, AWO/C 62200, AWO/C 6008, AWO 3471, AWO/D 43115/1 WP, AWO/C M7100, AWE 6237, AWO/C 7121, AWO/C 7010, AWO/D 8120, WHI 6KU40, AWO 4461, AWO 1473, AWO/C 71000, AWO/C 62100, AWOD 051, AWOC 5104, AWOC 6105, AWO/C 62012, AWO 6S445, AWO/D 4506, AWO/D 6107, AWO/D 1007, AWOD 070, AWO/D 8210, AWO/C 6214, AWOC 5124, AWO 445, AWOC 7110, WAC 8400, WAC 7640, AWO/C 61001, AWO/D 45130, AWO2461, AWO 3461, AWO/C 81400, AWE5080N, AWOD 060, AWOC 5802, AWOD7431, AWO/D 7100, AWO 447, AWOC 6104, AWO/C 61201, AWO/D 5706S, AWO/C 7212, AWOD065, AWO/C 72101, AWO 2348, AWO/C 71200, AWOC 7112, AWO 2347, AWO/C 72100, AWO/C 7210, AWO/C 51000, AWO/D 7240 WP, AWO/C 81000, AWO/D7242WP, AWOC 5122, AWO/D7450WP, WAC 6100, AWO/C 71221 GR, WAC 7400, AWOC 7210, AWO 2346, AWO 6546, AWO/C 52200, AWOD 2825, MEMPHIS 3476, MEMPHIS 3566, AWO/D 7241, AWO 2261, AWOD 2827, MEMPHIS 1436, AWOC 7200, AWO/ 8200/2, AWO/C 7113, AWOD 2828, AWO/C 62000, AWO/D 8100/2, AWO/C 62101, AWOC 8200, WWDC 6200, AWE 2215, AWO/C 62128, AWOD 2722, AWO/D 41115, AWOD 2826, AWO/C 7810, AWOC 7211, AWO/C 52000, AWOD 2721, AWO 8466, AWO/D 1226, AWO/C 72100 S, AWO/C 71276, AWOC 5102
