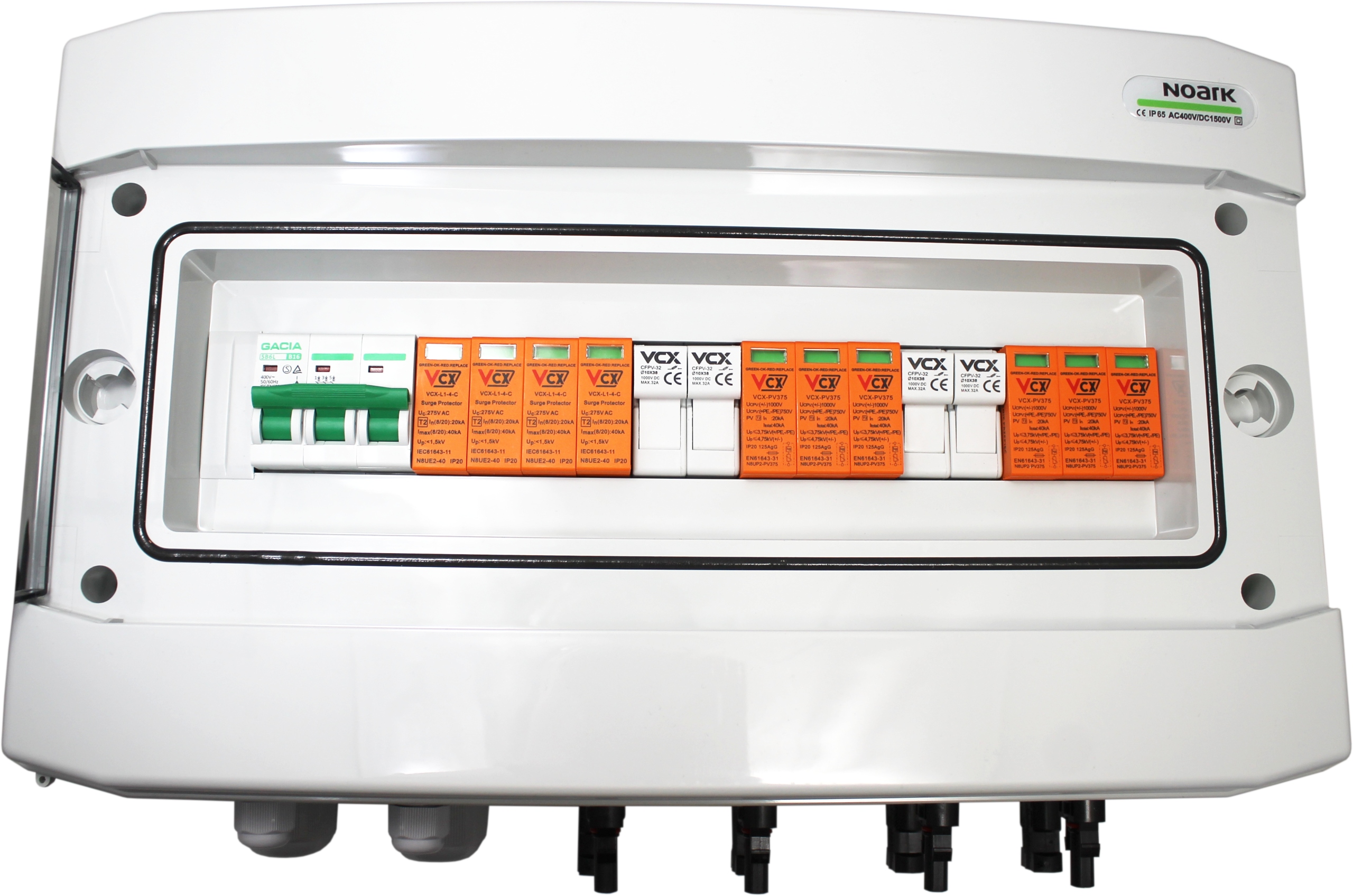

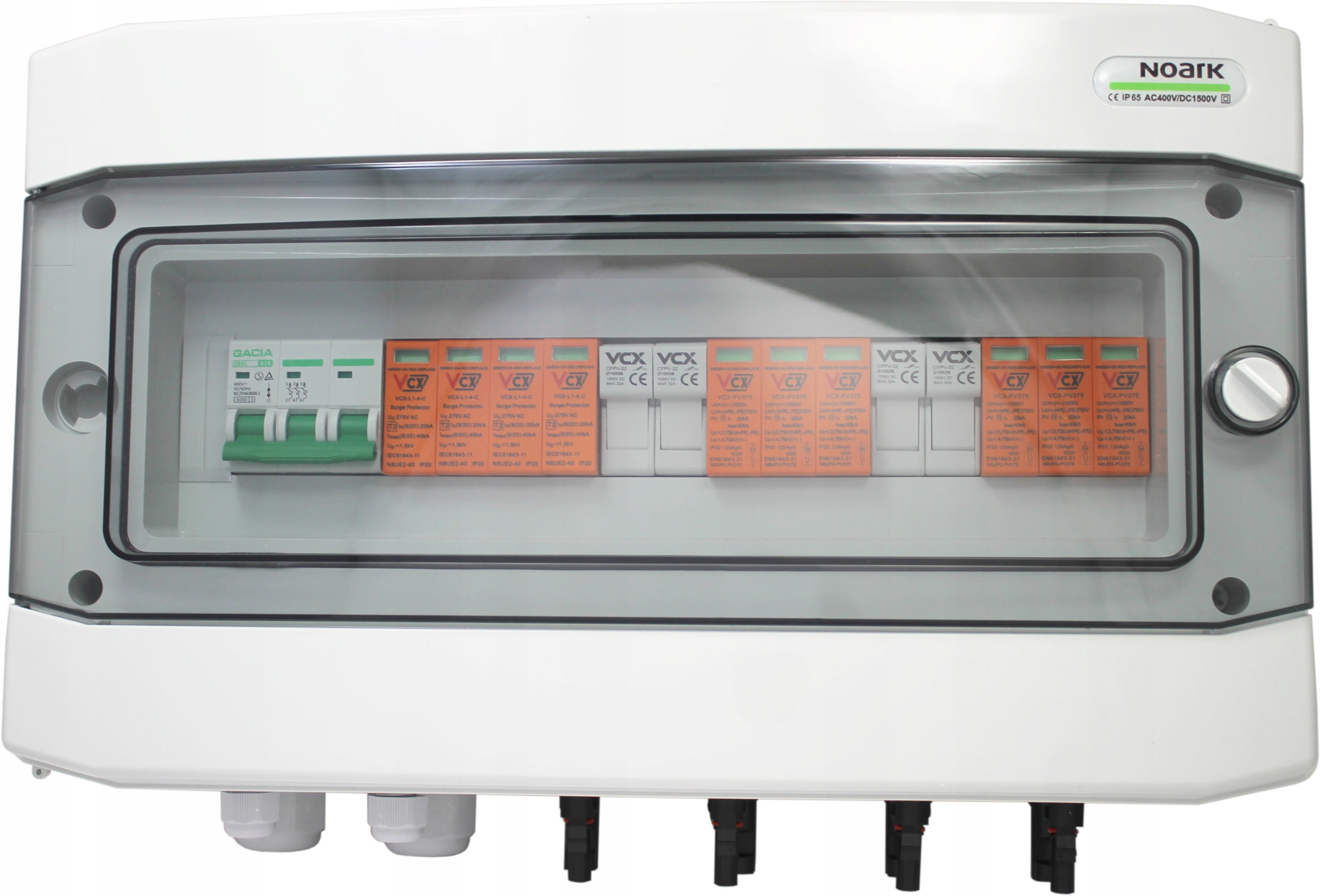

РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО AC/DC ОГРАНИЧИТЕЛЬ ПЕРЕНАПРЯЖЕНИЯ 1000 В ПОСТОЯННОГО ТОКА

ROZDZIELNICA PV IP65 AC/DC 1000V 2 STRINGI GRATIS KLUCZ MC4 + 4x KONEKTORY MC4

ZESTAW GOTOWY DO PODŁĄCZENIA

❗Użyte ograniczniki, podstawy, rozdzielnica oraz inne elementy aparatury modułowej posiadają wymagane certyfikaty

DANE TECHNICZNE OGÓLNE:

• Klasa ochronności- II
• Unr- 230/400 V
• Uni- 500 V AC 1000V DC
• In- 100 A
• Stopień ochrony- IP 65
• Max. przewód- 10 mm²
• Listwy zaciskowe- N+PE
• Moduły w rzędzie- 18
• Euroszyna- TH 35/7,5
• Max. liczba stringów- 2
• Max. napięcie DC- 1000V
• Max. prąd wejściowy na string- 15A
• Max. prąd wyłącznika wyjściowego- 32A
• Liczba wyjść (MPPT)- 2

OPIS TECHNICZNY DC:

• Klasa ochrony- T2 (C)
• Prąd próbny- In(8/20) 20 kA
• Prąd max- Imax(8/20) 40 kA
• Napięciowy poziom ochrony- Up <4,0kV
• Maksymalne napięcie pracy- Uc 1060 V DC

OPIS TECHNICZNY AC:

• Klasa ochrony- T2 (C)
• Prąd próbny- In(8/20) 20 kA
• Prąd max- Imax(8/20) 40 kA
• Napięciowy poziom ochrony- <1,2kV
• Maksymalne napięcie pracy-Uc 275V AC

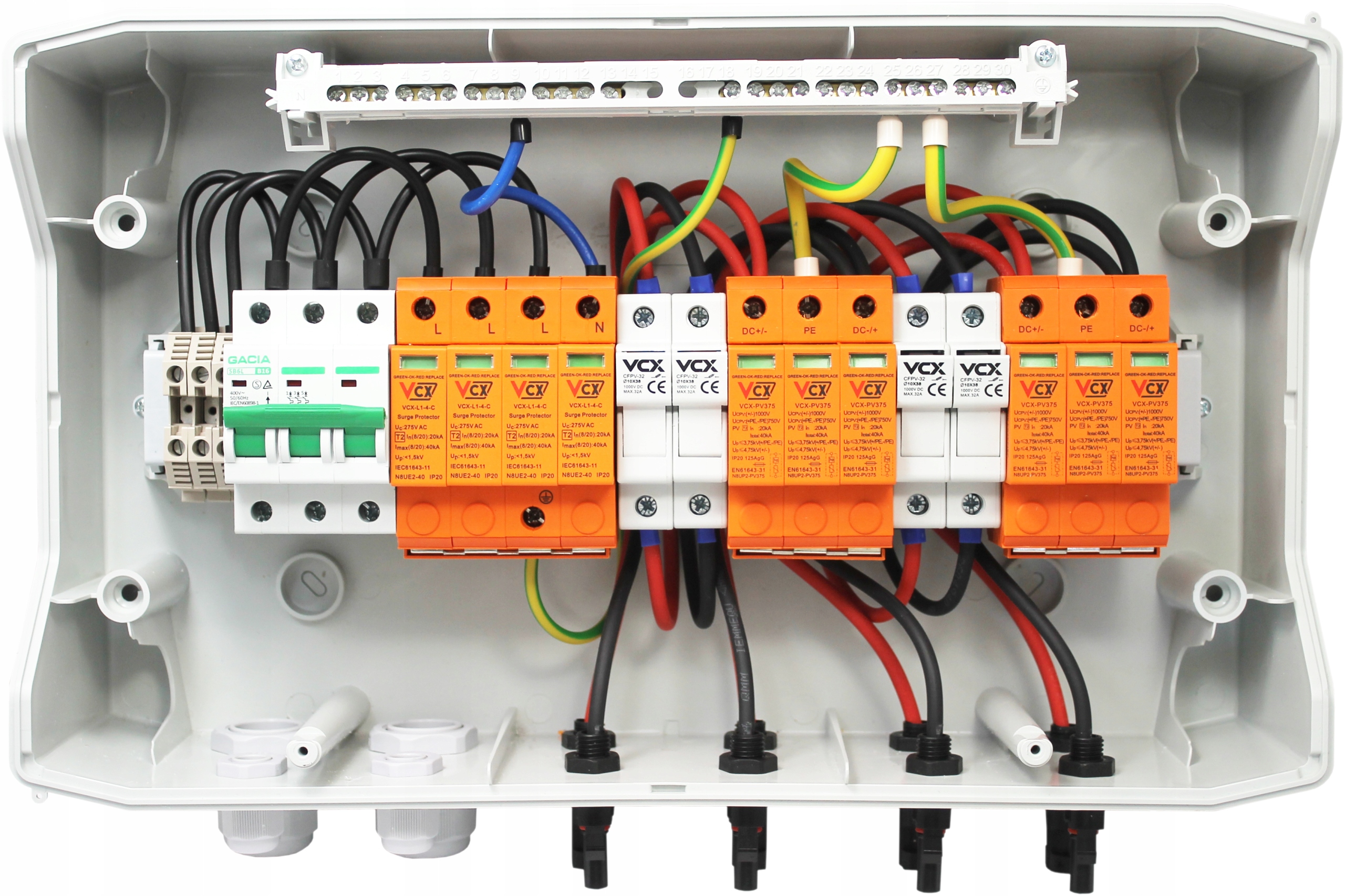

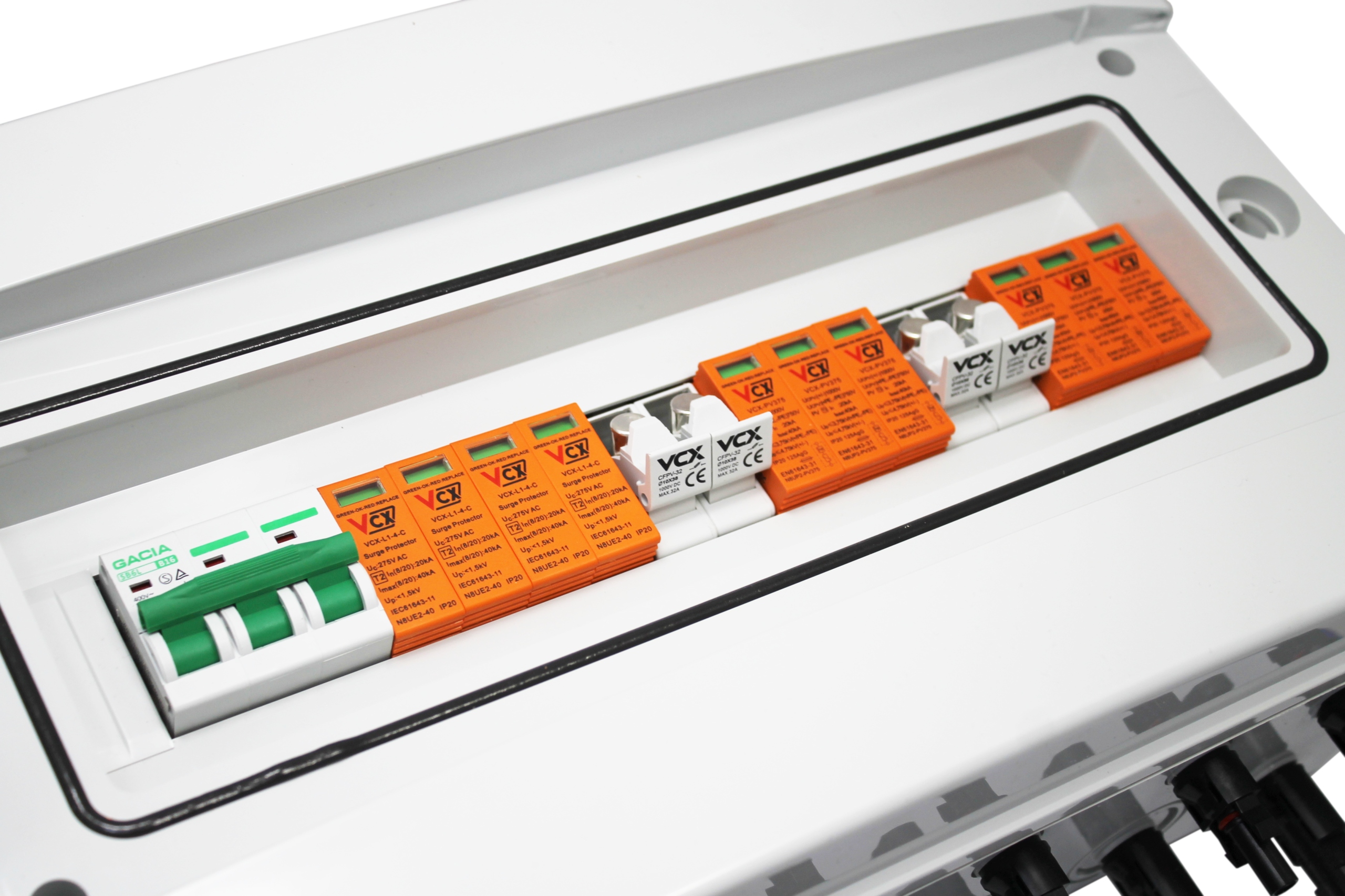

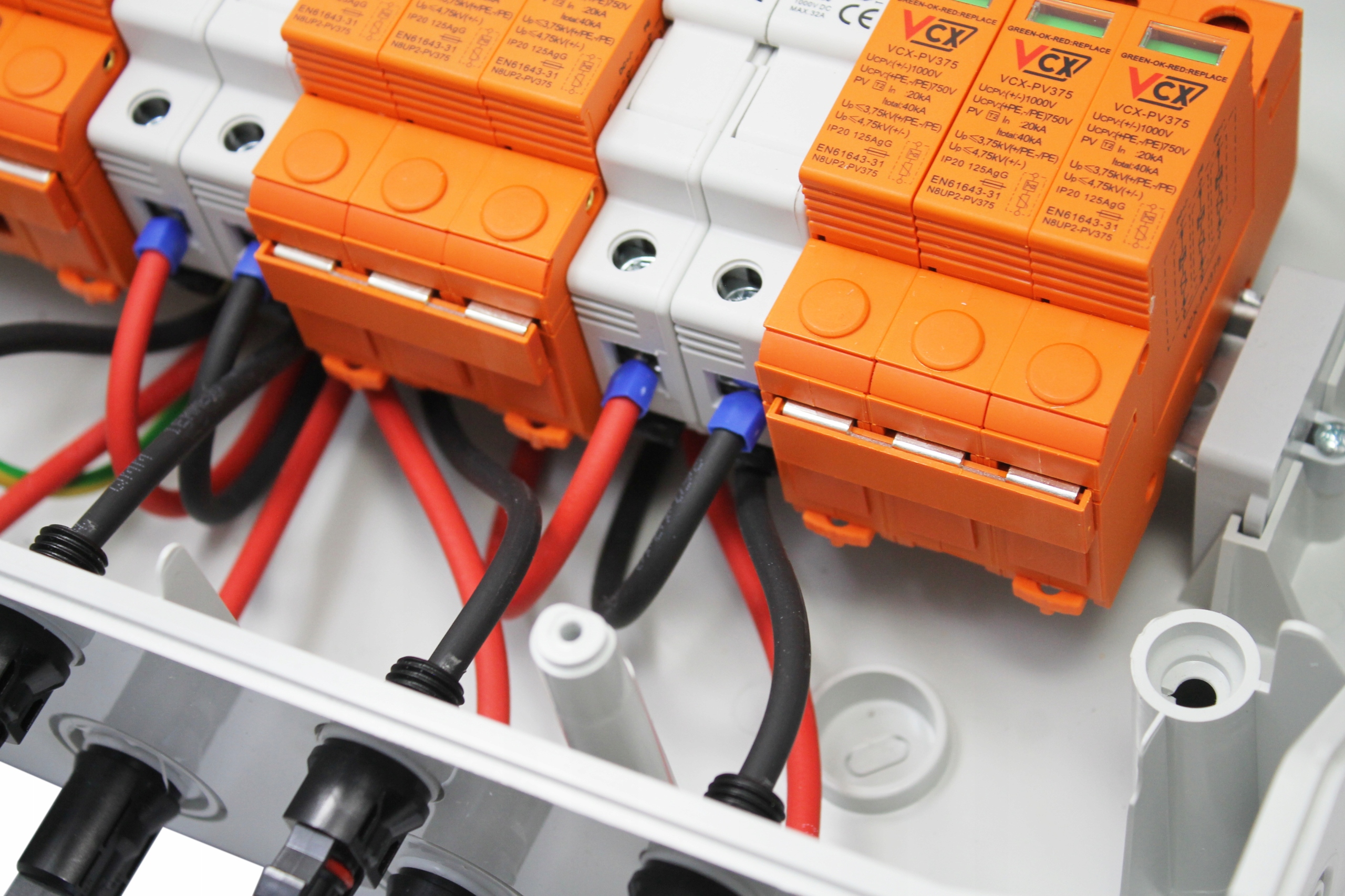

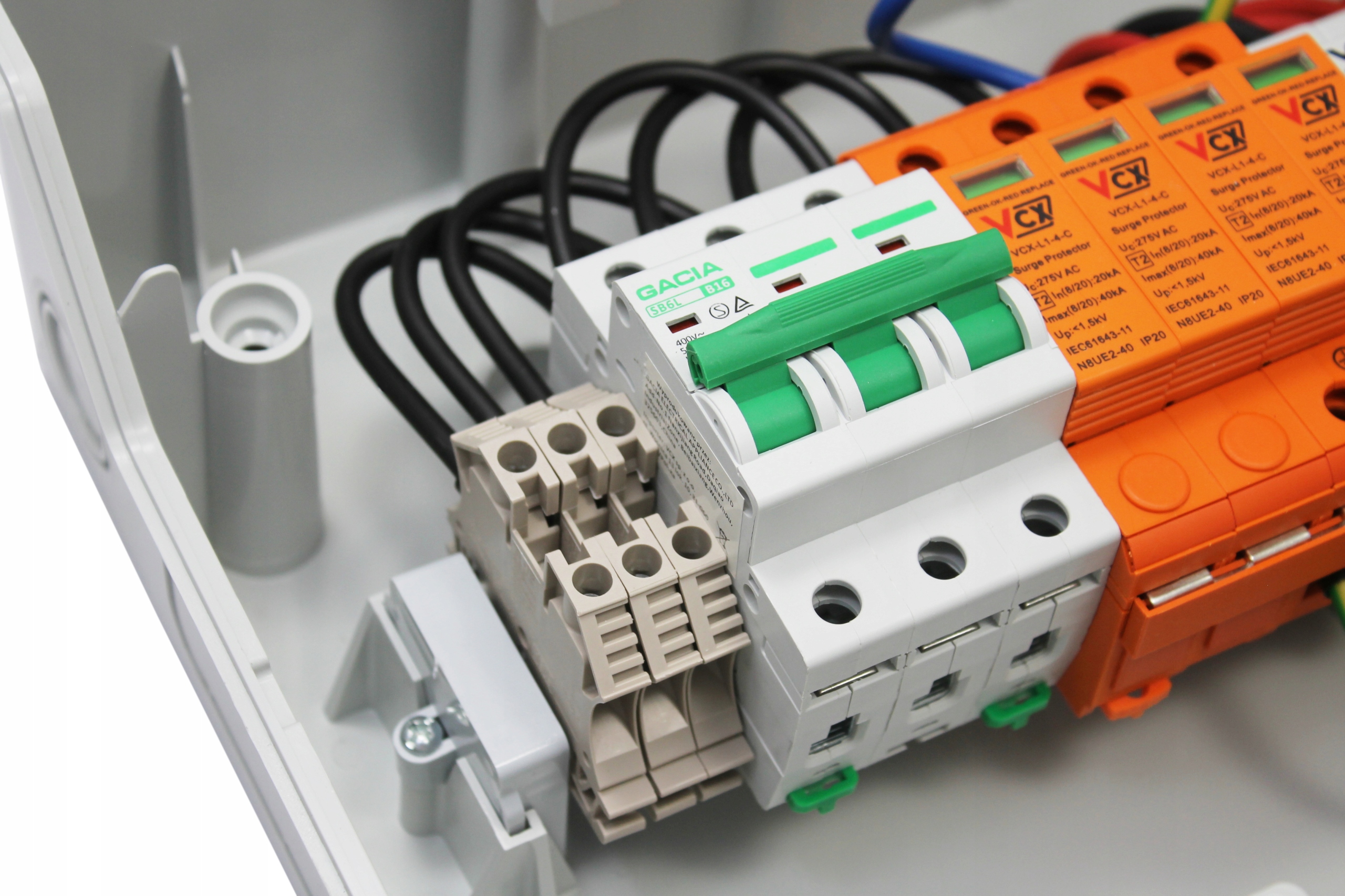

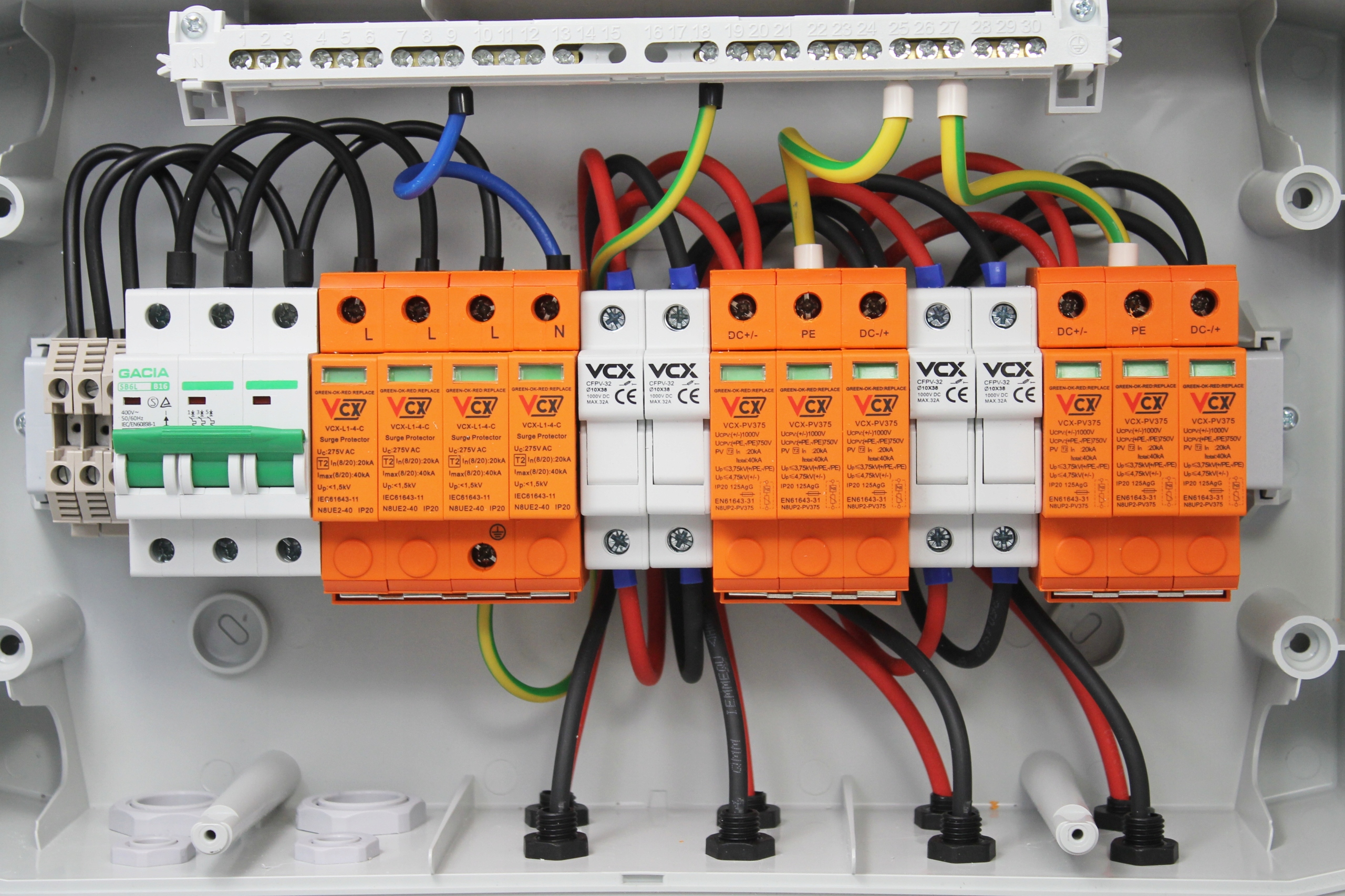

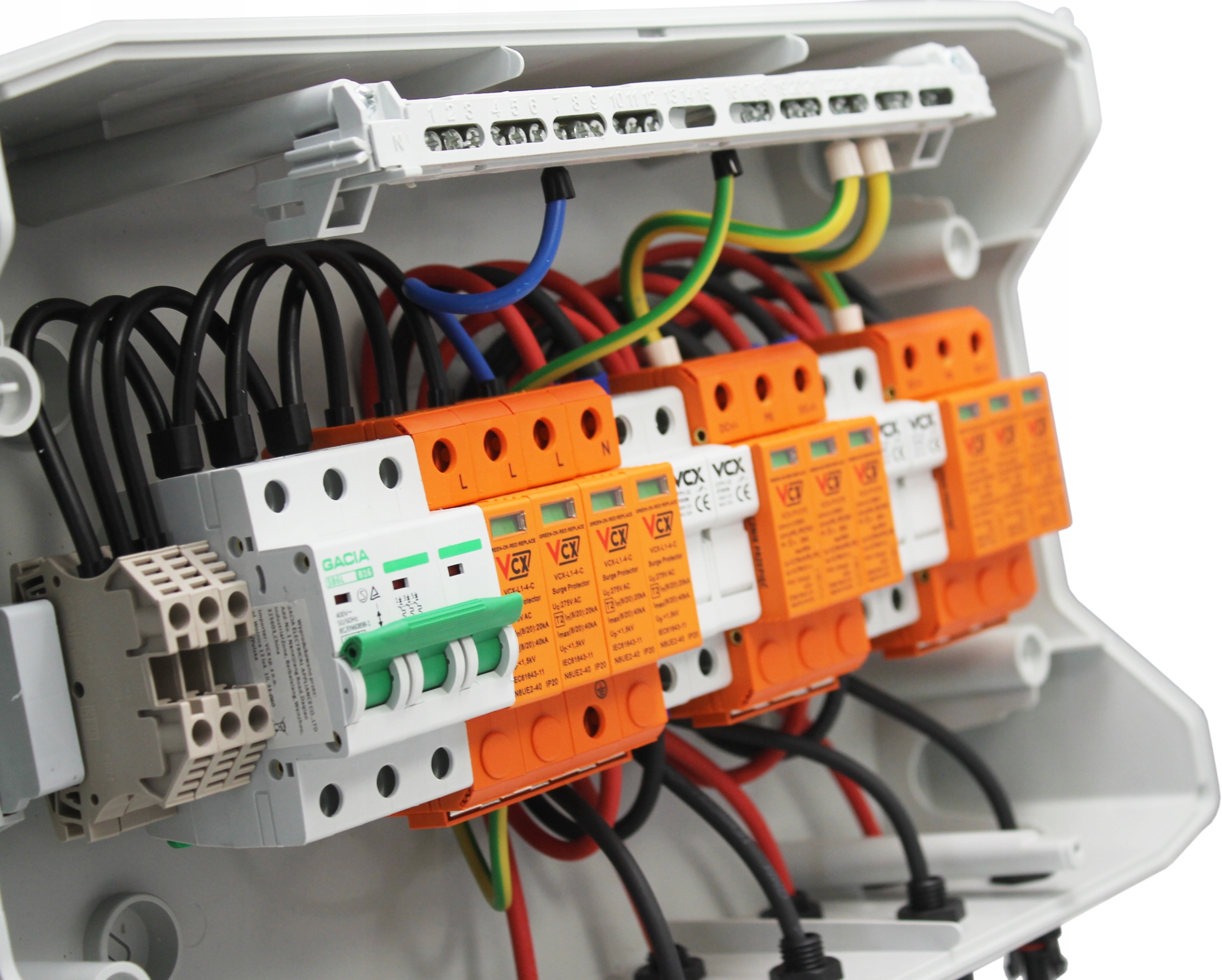

ZESTAW ZAWIERA:

1. ROZDZIELNICA HERMETYCZNA 18 MODUŁOWA ELEKTRO-PLAST IP65 1000V - 1szt
2. OGRANICZNIK PRZEPIĘC NA PRĄD AC 4P VCX PRO 275V - 1szt
3. OGRANICZNIK PRZEPIĘĆ NA PRĄD STAŁY DC 3P 1000V T2 TYP C VCX PRO- 2szt
4. WYŁĄCZNIK NADPRĄDOWY 3P B16A GACIA- 1szt
5. PODSTAWA 2P DC 1000V 32A VCX- 2szt
6. DŁAWIKI KABLOWE -16mm(2szt), 11mm(1szt)
7. SZYNY ŁĄCZENIOWE SIMET 1 TOROWE - 3 SZT
8. KONEKTORY DO ROZDZIELNICY MC4 Standard IP67 - 4 komplety

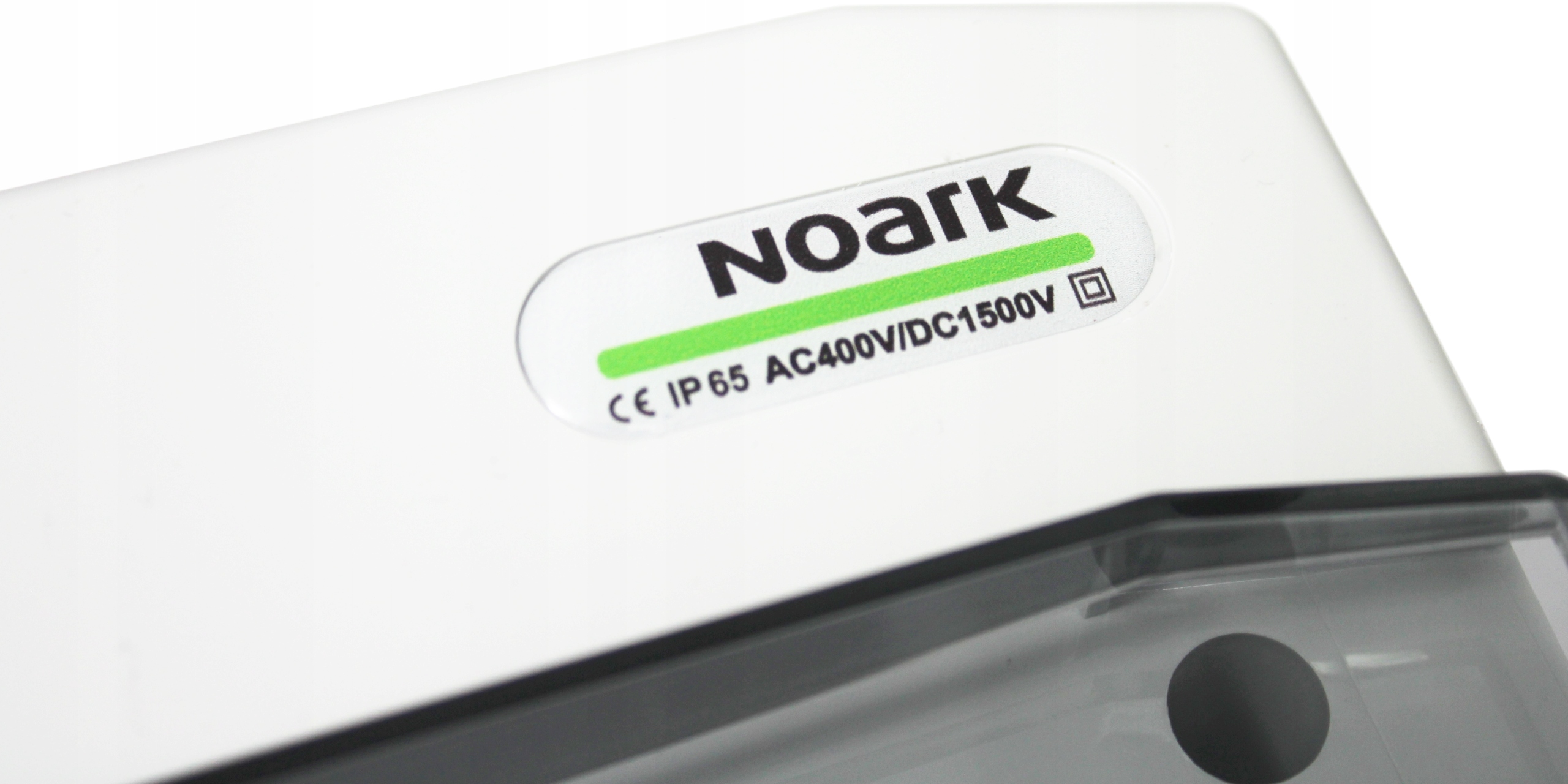

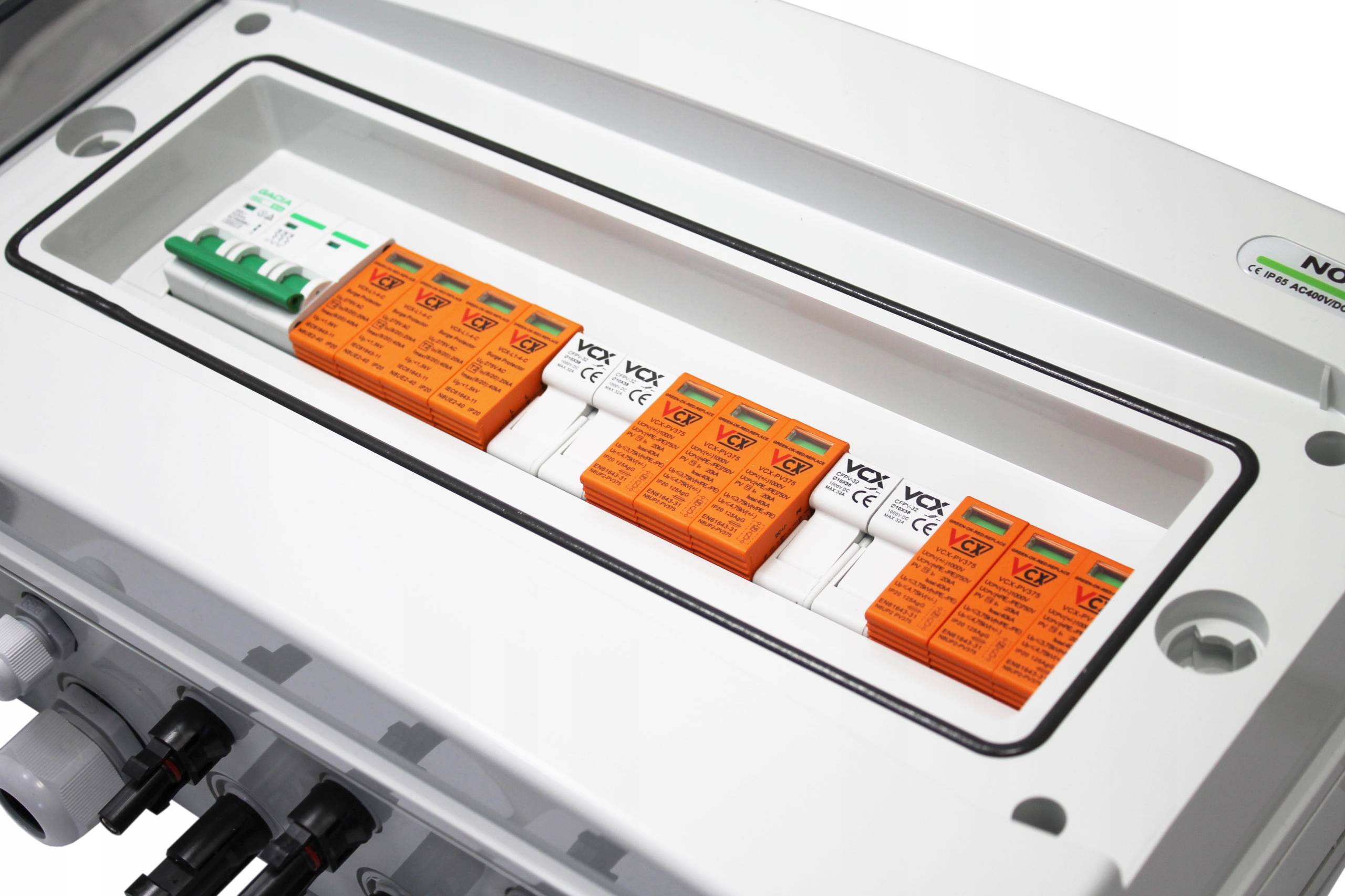

ROZDZIELNICA HERMETYCZNA NOARK:

Rozdzielnice hermetyczne przeznaczone są do użytku domowego i przemysłowego z możliwością instalacji wyłączników nadmiarowo prądowych oraz aparatów elektrycznych.

• ✅Odporność na uderzenia (stopień IK 07)
• ✅Stabilność pracy od -25oC do +60oC
• ✅Możliwość plombowania drzwiczek
• ✅Możliwość zainstalowania aparatów o głębokości 68 i 75mm
• ✅Możliwość plombowania drzwiczek

❗Użyte ograniczniki, podstawy, rozdzielnica oraz inne elementy aparatury modułowej posiadają wymagane certyfikaty.

Wyposażenie:

• ✅Listwy zaciskowe dla torów N i PE
• ✅Wspornik montażowy TH 35
• ✅Etykieta samoprzylepną do opisów

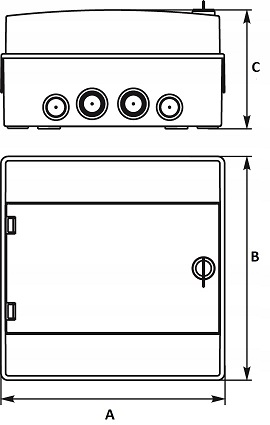

WYMIARY:

A-410mm

B-260mm

C-144mm

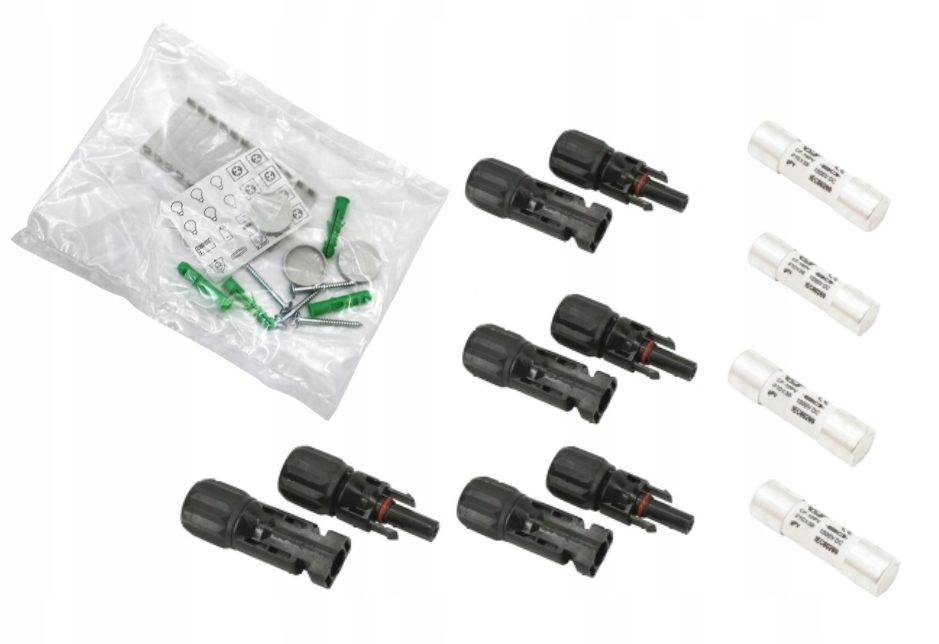

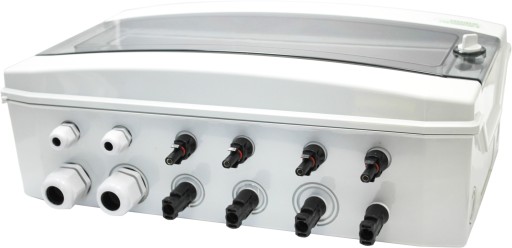

✅AKCESORIA DO ROZDZIELNICY

✅4 KOMPLETY KONEKTORÓW MC4 IP65

✅WKŁADKA TOPIKOWA 15A 1000V DC - 4szt
