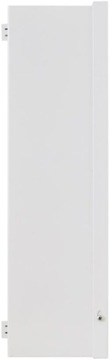

ТРАНСФОРМАТОР PULSAR AWO220 В МЕТАЛЛИЧЕСКОМ КОРПУСЕ

Skrzynka Metalowa - AWO220

Obudowa 17/TRP40/DSPR/S - Pulsar

Opis produktu:

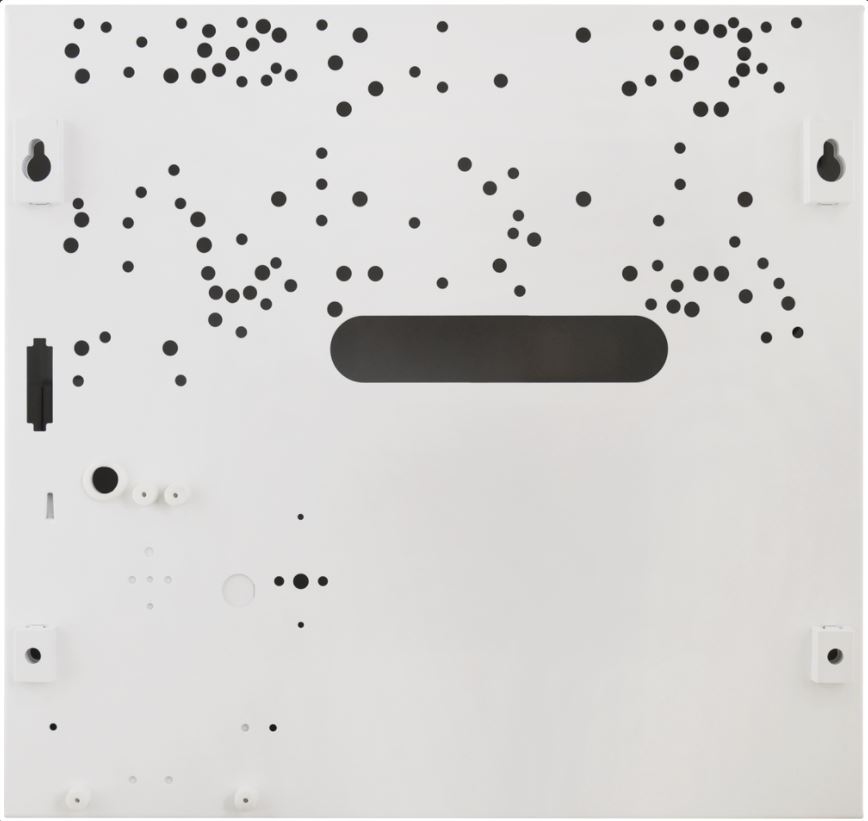

Pulsar AWO 220 17/TRP40/DSPR/S to metalowa obudowa natynkowa, która została zaprojektowana z myślą o montażu central i modułów Satel, Risco, DSC, Paradox, Pyronix, Crow, EBS, Telmor, Pulsar, Texecom, Roger wewnątrz pomieszczeń (IP20). Obudowa posiada miejsce na akumulator o maksymalnej pojemności 17Ah/12V, zamontowany transformator TRP 40VA/16V/18V oraz zabezpieczenie antysabotażowe, chroniące przed nieautoryzowanym otwarciem obudowy. AWO220 posiada 8 mm dystans od ściany, dzięki któremu możliwe jest łatwe doprowadzenie przewodów do zamontowanych w niej urządzeń. Obudowa zamykana jest przez skręcanie śrubami, ale jest także możliwość zamontowania zamka.

Najważniejsze cechy, kompatybilność:

✅ DSC

✅ PARADOX

✅ RISCO

✅ SATEL

✅ PYRONIX

✅ CROW

✅ TEXECOM

✅ TELMOR

✅ ROGER

✅ EBS

Transformator zaprojektowany jest do pracy ciągłej, nie posiada wyłącznika zasilania, dlatego należy zapewnić właściwą ochronę przeciążeniową w obwodzie zasilającym. Należy także poinformować użytkownika o sposobie odłączenia zasilacza od napięcia sieciowego (najczęściej poprzez wydzielenie i oznaczenie odpowiedniego bezpiecznika w skrzynce bezpiecznikowej). Obudowa powinna być montowana w pomieszczeniach zamkniętych o normalnej wilgotności powietrza (RH=90% maks. bez kondensacji) i temperaturze z zakresu -10°C ~ +40°C.

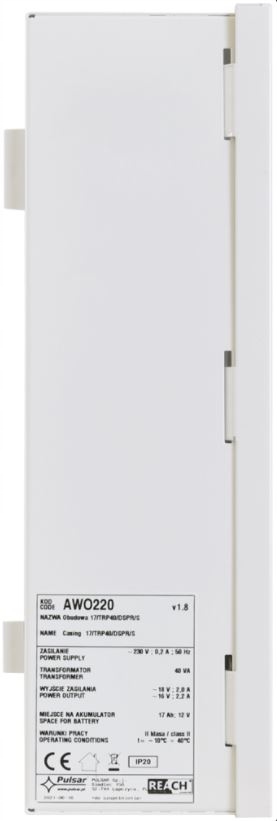

Dane techniczne:

• Centrale: Satel, Risco, DSC, Paradox, Pyronix, Crow, EBS, Telmor, Pulsar, Texecom, Roger
• Transformator: TRP 40VA - IP 30, tworzywo PC/ABS
• Wyjście zasilania: 2.2A/16VAC, 2A/18VAC
• Miejsce na akumulator: 1 x 7Ah / 1 x 17Ah
• Wymiary: 320 x 305 x 90 [+/-2 mm] dystans od podłoża: 8 mm
• Zabezpieczenia: tamper – otwarcie obudowy, możliwość montażu tampera oderwania od podłoża PKAZ066
• Zamykanie: skręcana (możliwość montażu zamka)
• Montaż: natynkowy
• Wykonanie: blacha DC01, 0.7mm, RAL9003 (biały), metalowa
• Stopień szczelności: IP 20
• Waga: 3 kg
• Certyfikaty: CE, RoHS
• Warunki pracy: II Klasa środowiskowa, -10...+40 °C

DODATKOWE INFORMACJE:

Transformator TRP 40VA/16V/18V

Wygodne zasilanie urządzeń zamontowanych w obudowie

AWO220 posiada wbudowany dobrej jakości transformator sieciowy TRP 40VA/16V/18V. Przy jego pomocy możliwa jest realizacja zasilania urządzeń zamontowanych w obudowie, które wymagają napięcia zmiennego 16V AC lub 18V AC. Co za tym idzie transformator można wykorzystać do realizacji zasilania central alarmowych, modułów kontroli dostępu i innych modułów dodatkowych. Model TRP 40VA/16V/18V cechuje się mocą pozorną na poziomie 40 VA.

Miejsce na akumulator

Możliwość realizacji zasilania buforowego systemu SSWiN

We wnętrzu obudowy przewidziano miejsce na mały akumulator podtrzymujący, kwasowo-ołowiowy suchy 17 Ah / 12 V (SLA). Po jego zastosowaniu, zamontowany w obudowie system alarmowy może poprawie pracować po awarii sieci elektrycznej. Praca w trybie buforowym jest jednym z podstawowych wymagań, które musi spełniać każdy system alarmowy.

Zabezpieczenie antysabotażowe

Ochrona przed nieautoryzowanym otwarciem

Kolejną zaletą obudowy AWO220 jest wbudowany tamper, zapewniający ochronę przed nieautoryzowanym otwarciem obudowy. Dodatkowe zabezpieczenie zwiększa niezawodność i stopień ochrony systemu alarmowego. Alarm sabotażu jest realizowany przez wyjście typu NC (50 V DC / 0.5 A), które można podłączyć do dowolnej centrali alarmowej.

Czołówka obudowy posiada przetłoczenie na zamek, co daje możliwość montażu zamka o tym samym kodzie MR027 lub o różnym kodzie MR008.

Pasujące moduły i centrale:

⏩ DSC: Centrale: PC1616, PC1832, PC1864, HS2016, HS2016-4, HS2032, HS2064, HS2128, HSM3204CX, HSM3050

Moduły: PC4216, PC5200, PC5204, PC5400, HSM2204, HSM3408, PC4204, PC4020, HS3032, HS3128, HS3248, PC4108A, PC5108, PC5100, PC5320, HSM2208, HSM2108, PCL-422, IT-100, AMX-400

Moduły z blachą montażową:

Power Series Neo - LE2080(R), 3G2080(R), TL280LE(R), TL2803G, TL280(R)E, 3G2080

Power Series - 3G2060(R), TL2603G(R), TL260(R)

⏩ PARADOX: Centrale: E55, E65, 728ULT, EVO48, EVO192, SP4000, SP5500, SP6000, SP7000

Moduły: ZX8, ZX4, HUB2, PGM4

⏩ RISCO: Centrale: PRO24 z 17 Ah

PRO116, 128, 140

⏩ SATEL: Centrale: CA10P, CA5P, CA-4VP, CA-6P

VERSA5, VERSA10, VERSA15, VERSA PLUS, VERSA IP

PERFECTA16, PERFECTA32

Moduły: CA64 PTSA, CA10E, MST-1, FTHM-2, INT-E, INT-ADR, INT-GSM, INT-KNX-2, INT-FI, INT-PP, INT-O, INT-R, INT-VMG, ETH-1 PLUS, ACCO-KP-PS, ACCO-KPWG-PS, GSM-X, GSM-XLTE

⏩ PYRONIX: Centrale: MATRIX 424, 6, 816, 832, 832+

⏩ CROW: Centrale: RUNNER 4, 8

⏩ TEXECOM: Centrale: PREMIER 412, 816, 832, 48, 88, 168, 640

⏩ TELMOR: Centrale: TCA-824 + TEX800

⏩ ROGER: Centrale: PR402, CPR32-SE

⏩ EBS

Inne produkty z serii:

⏩ AWO000 - Obudowa 7/TRP20/DSPR

⏩ AWO009 - Obudowa 7/TRP40/DSPR/S

⏩ AWO150 - Obudowa 7/TRP40/DSPR

⏩ AWO200 - Obudowa 17/TRP40/DSPR/L

⏩ AWO250 - Obudowa 17/TRP50/DSPR

⏩ AWO300 - Obudowa 17/TRP80/DSPR

⏩ AWO301 - Obudowa 24/TRP80/DS

Kod producenta: AWO220
