Бистабильное реле с фиксацией 12В 10А HCW-M02

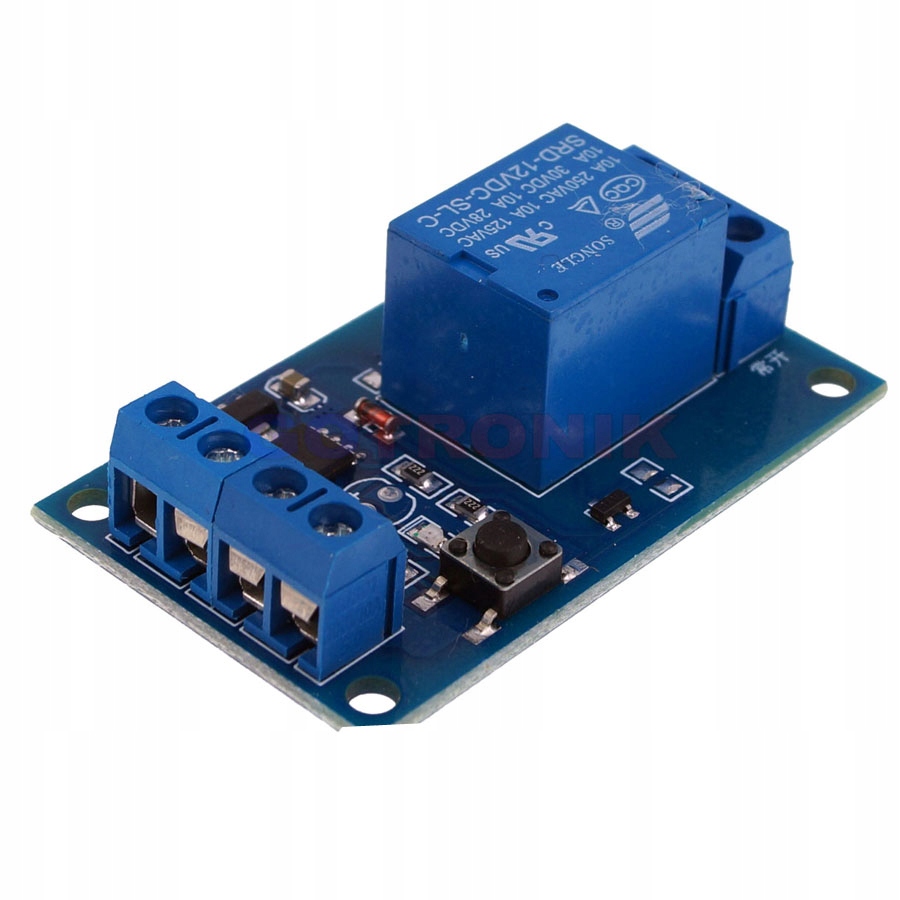

Przekaźnik 12V zatrzaskowy bistabilny

Moduł z przekaźnikiem, który działa jak zatrzask (przekaźnik zatrzaskowy bistabilny). Bistabilna praca oferowanego układu oznacza że ma on dwa możliwe punkty pracy przekaźnika: włączony lub wyłączony. Wyzwalanie czyli przełączanie się pomiędzy stanami pracy następuje poprzez jednokrotne naciśnięcie miniaturowego przycisku na płytce drukowanej modułu. Dodatkowo zostało wyprowadzone złącze wraz z przewodem gdyby zaistniała konieczność umieszczenia przycisku w miejscu oddalonym od modułu np. gdy chcemy umieścić przycisk na panelu czołowym budowanego urządzenia. Zamiast przycisku chwilowego monostabilnego możemy zastosować np. przełącznik krańcowy.

W skrócie jak działa moduł z przekaźnikiem zatrzaskowym bistabilnym: Przekaźnik po podłączeniu napięcia zasilania jest wyłączony. Jednokrotne naciśnięcie przycisku powoduje włączenie się przekaźnika. Włączenie się przekaźnika sygnalizowane jest zaświeceniem się czerwonej diody LED opisanej SW-LED. Do momentu następnego naciśnięcia przycisku przekaźnik jest ciągle włączony. Kolejne naciśnięcie powoduje wyłączenie się przekaźnika. Podsumowując każde naciśnięcie przycisku jest sygnałem wyzwalającym i zmienia stan pracy przekaźnika (włącz/wyłącz).

Dzięki zastosowaniu przekaźnika SRD-12VDC-SL-C który ma dwa wyjściowe NC i NO może realizować funkcje włączenia lub wyłączenia obwodu elektrycznego (w zależności od sposobu podłączenia).

dane techniczne:

• moduł HCW-M02: 1 przekaźnik 12V zatrzaskowy pracujący bistabilnie
• przycisk przełączający typu "micro -switch"

  ► monostabiliny - jedno pozycyjny

• sposób przełączania:

  ► do wyzwalania czyli przełączania stanu przekaźnika niskim stanem (zwarciem przewodów)

  ► np. jeśli chcemy umieścić przełącznik w innym miejscu

• przekaźnik Songle SRD-12VDC-SL-C
• maksymalne obciążenie styków przekaźnika: 10A/250V AC, 10A/30V DC

  ► maksymalna moc załączania urządzeń zasilanych napięciem sieciowym 10A x 230V = 2300W zalecana moc do 2000W

• dwa obwody wyjściowe przekaźnika (przekaźnik przełączalny):

  ► NC - normal close - obwód normalnie zamknięty

  ► NO - normal open - obwód normalnie otwarty

• w momencie pojawienia się sygnału wyzwalającego następuje przełączenie się styków wyjściowych przekaźnika i tym samym zmiana stanów.

  Tym samym przekaźnik może realizować funkcje włączenia lub wyłączenia obwodu elektryczne (w zależności od sposobu podłączenia)

• długa żywotność przekaźnika ok.100000 przełączeń
• złącze wyjściowe przekaźnika: gniazdo terminal block ARK-3 do przykręcenia przewodów
• złącze zasilania: gniazdo terminal block ARK-2 do przykręcenia przewodów

  ► podłączenie przewodów bez konieczności ich lutowania

• diody LED sygnalizujące stan pracy modułu:

  ► czerwona dioda LED SW - sygnalizacja załączenia przekaźnika

• płytka drukowana dwustronna z metalizacją otworów
• otwory montażowe do przykręcenia płytki
• napięcie zasilania: 12Vdc
• wymiary: 53 x 32 x 25 mm
