Магнитный фильтр-сепаратор FERDOM FD095 с отстойником, макс. 28 кВт, 3/4 дюйма, 9000Gs

FD095 FERMAG Filtr Magnetyczny-Separator do C.O. 28kW z kotłem ściennym 3/4 . 9000Gs Magnetyzer FERDOM

- Podejścia wodne ustawione pod kątem 90 st. typowy układ podłączenia kotła wiszącego do instalacji c.o. W sumie 4 opcje podłączenia filtra do instalacji - dwie pod kątem 90 stopni (zalecane !!) i dwie pod kątem 180 stopni.

- Zanieczyszczenia magnetyczne wyłapywane są przez silny magnes neodymowy o mocy 9 000Gs o powierzchni magnesu 45cm2. Zanieczyszczenia takie mogą doprowadzić do zatarcia pomp i zaworów, zmniejszają oddawanie ciepła przez grzejniki

- Zanieczyszczenia nie-magnetyczne wyłapywane są przez skuteczny filtr siatkowy ze stali nierdzewnej o 500 mikronów i powierzchni 75cm2. Zanieczyszczenia tego typu (osady mineralne) blokują wymienniki ciepła, zatykają rury, zmniejszają efektywność systemu.

- Filtr FD095 ma bardzo trwałą obudowę z poliamidu PA66 GF30, metalowy dekiel i tuleję magnesu. Większość producentów kotłów c.o. rekomenduje montaż filtra magnetycznego wraz z nowym kotłem c.o.

- Polecane zastosowanie do domowych syst. C.O. z kotłem wiszącym- dzięki budowie i funkcjom filtra oraz jego niewielkim rozmiarom. Można stosować także do instalacji solarnych, HVAC.

FERMAG FD095 Filtr Magnetyczny-Separator do systemów C.O. z kotłem wiszącym. 3/4 . Magnetyzer FERDOM.

- Większość obecnie produkowanych kotłów, aby osiągnąć jak najwyższą sprawność ma bardzo wąskie kanały wodne.

- Dzięki zastosowaniu filtra FERMAG FD095 poprzez mniejszą ilość awarii zmniejszają się koszty obsługi serwisowej i koszt części zamiennych.

- Większość europejskich producentów kotłów c.o. obecnie rekomenduje montaż Filtra Magnetycznego wraz z nowym kotłem c.o.

- Aby zwiększyć skuteczność działania filtra magnetycznego zalecamy zastosowanie preparatu penetrującego Filter Fluid FD678.

Informacje techniczne i montażowe

https://drive.google.com/drive/folders/0BzFhFKO87oADNmFWOGJpNlNPc2s?resourcekey=0-POhtJpNXYxrppOJtXe3ufw&usp=sharing

Montaż i obsługa

- Filtr powinien być zamontowany pod kotłem na powrocie.

- Zalecany montaż - korpus w poziomie, podłączenia pod kątem 90 stopni = płukanie filtra poprzez odkręcenie zaślepki.

- Cykliczny proces czyszczenia filtra (minimum raz do roku) polega na:

a) Wyłączeniu kotła, zamknięciu zaworu filtra (na powrocie) oraz zaworu na zasileniu kotła.

c) Wyjęciu magnesu z komory - osady magnetyczne spadną do obudowy.

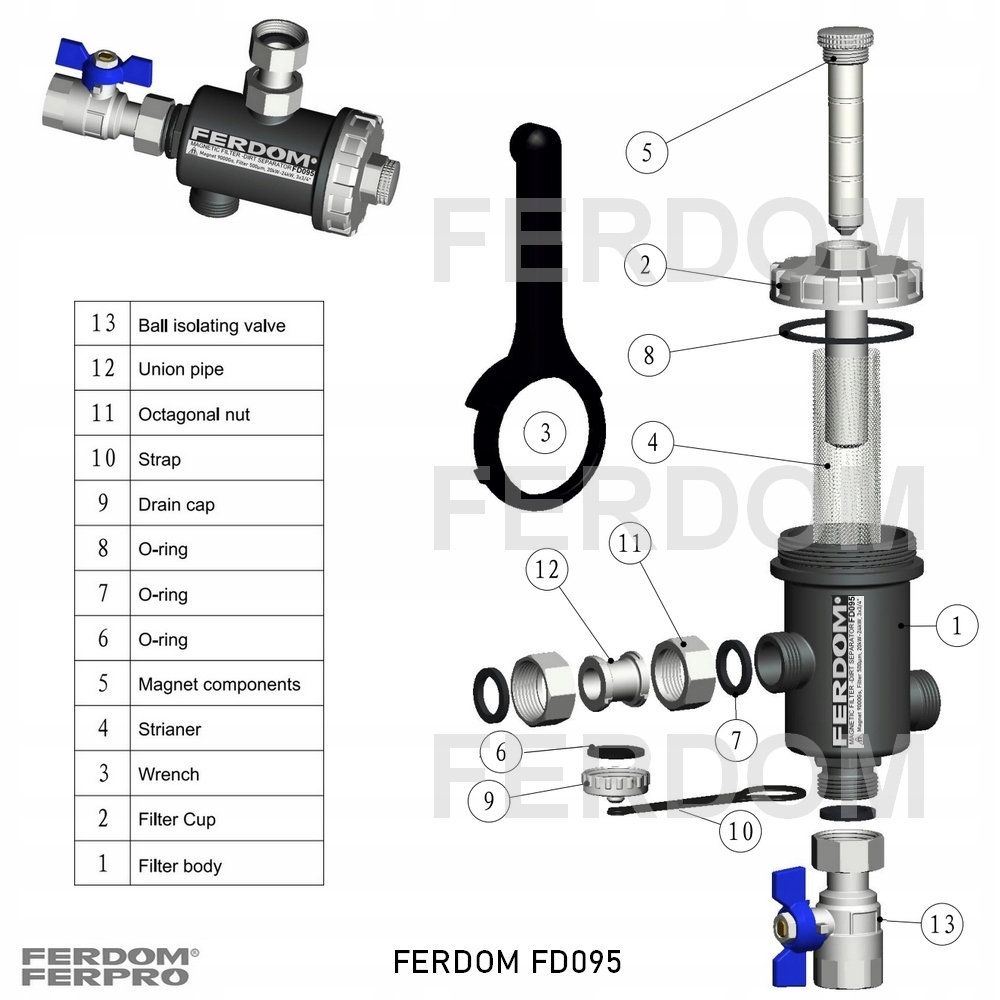

d) Odkręceniu i wyjęciu dekla i tulei magnesu wraz z filtrem siatkowym.

e) Dokładnym wymyciu filtra i usunięciu osadów i złogów.

d) Po zakończonym czyszczeniu wykonać czynności w odwróconej kolejności.

f) Na zakończenie sprawdzić szczelność pokrywy i odpowietrzyć filtr.

Dane techniczne

Produkt; FERMAG FD095 filtr magnetyczny-separator do c.o.

Model / producent; FD095 / FERDOM

Zastosowanie ;

- Do instalacji: domowych c.o., solarnych, niewielkich chłodniczych i klimatyzacji

- Podstawowe: wyłapywanie zanieczyszczeń ferromagnetycznych

- Dodatkowe: wyłapywanie innych zanieczyszczeń i szlamu

Magnes neodymowy: Moc nominalna 9 000 Gs, powierzchnia 45cm2

Magnes typ montażu: W szczelnej komorze mosiężnej.

Typ separatora-osadnika; Filtr siatkowy ze stali nierdzewnej, mikronaż 500 m, powierzchnia.75cm2

Max moc systemu c.o.: Standard do 24kW, Max. 28 kW.

Materiał obudowy: PA66G30, poliamid z 30% włókna szklanego.

Dane techniczne c.d

Elementy metalowe; Dekiel, tuleja magnesu Mosiądz CuZn42Pb3

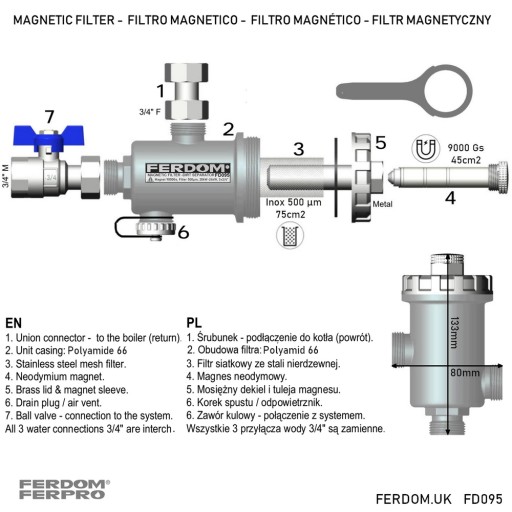

Rozmiar filtra: 80mm / 133mm - Bez zaworów, śrubunku, korka.

W zestawie; Korpus (obudowa), śrubunek, zawór, korek/odpowietrznik, klucz do dekla.

Ciężar /z opakowaniem: 700 gram / 900 gram

Podłączenia wodne / króćce: Wszystkie 3 przyłącza wody 3/4 "są wymienne.

Opcje podłączeń wodnych: 4

Zakres temperatura pracy; 0-90 st C

Max. ciśnienie pracy: 3 bar

Medium: Woda, roztwory glikolu

Max. stężenie glikolu w zładzie: 30%

Miejsce montażu: Na powrocie od dołu kotła c.o..

Po co montować Filtr Magnetyczny - Separator?

Grzejniki C.O. są zazwyczaj wykonane ze stali miękkiej, która jest wysoce podatna na korozję. Nawet przy zainstalowanym wysokiej jakości inhibitorze korozji może wystąpić pewien poziom korozji, oczyścicie bez inhibitora poziom korozji jest wielokrotnie większy. W instalacji C.O. przy braku powietrza powstaje zwykle czarny magnetyt, który ma charakter magnetyczny i dlatego może być uchwycony za pomocą magnesu.

Chociaż magnetyty są siedem razy cięższe od wody i normalnie opadają na dno grzejnika z którego pochodzą, niektóre cząstki są rozpraszane w systemie przez przepływ. Jeśli filtr magnetyczny nie zbierze tych cząstek, trafią do następnego urządzenia o właściwościach elektromagnetycznych; jak np. pompa obiegowa i spowodują przedwczesne jej zużycie. Dostają się tez do innych elementów instalacji jak zawory, wymienniki ciepła, itp. powodując ich zatykanie i zmniejszenie efektywności cieplnej systemu.

Dodatkowa wbudowana funkcja urządzenia to separator / osadnik zanieczyszczeń nie magnetycznych. Zanieczyszczenia tego typu (t.zw. kamień kotłowy) blokują wymienniki ciepła, doprowadzają do przegrzewu kotła, zatykają rury, zmniejszają efektywność całego systemu.
