Гибридная насадка Turbowent Hybrid PLUS, диаметр 200

Obrotowa nasada kominowa TURBOWENT PLUS HYBRYDOWY fi 200 o symbolu THP200CHAL-B

z regulatorem prędkości o symbolu ERO-32MN-1-B

oraz zasilacz napięcia stałego o symbolu EZN-060M-0

Obrotowa nasada kominowa TURBOWENT HYBRYDOWY PLUS jest urządzeniem dynamicznie wykorzystującym siłę wiatru do wspomagania ciągu kominowego, dodatkowo wyposażonym w silnik bezszczotkowy małej mocy do jego skutecznej stabilizacji.

Ponadto dzięki unikalnej konstrukcji głowicy nasada wykazuje znakomite parametry podciśnienia oraz wydajności przy minimalnym poborze energii i niskim poziomie hałasu.

Nasada kominowa TURBOWENT HYBRYDOWY PLUS nie nadaje się do odprowadzania spalin z pieców i kominków opalanych paliwami stałymi, nadaje się jedynie do kominów wentylacyjnych.

Montaż:

Nasadę montuje się na wylotach kominów wentylacyjnych o działaniu grawitacyjnym. Niezależnie od kierunku, siły i rodzaju wiatru, turbina nasady obraca się zawsze w jedną  i tę samą stronę wytwarzając podciśnienie w króćcu dolotowym nasady, co w efekcie powoduje wzrost natężenia przepływu powietrza w przewodach. Jeśli wiejący wiatr nie jest na tyle silny by uzyskać prędkość obrotową ustawioną na sterowniku, silnik elektryczny dopędza nasadę do zadanej prędkości, jeśli jest zbyt mocny, silnik ogranicza prędkość obrotową. W sytuacji, gdy wiejący wiatr jest wystarczający dla zapewnienia właściwej prędkości obrotowej TURBOWENT HYBRYDOWY PLUS działa jak zwykła nasada wiatrowa, a pobór energii elektrycznej jest minimalny.

ZASTOSOWANIE:

• do budowy systemów wentylacji hybrydowej
• do wspomagania wentylacji grawitacyjnej wywiewnej
• kiedy występują zawirowania powietrza na wylocie komina spowodowane jego niekorzystnym usytuowaniem
• przy niekorzystnej konfiguracji terenu, silnych i częstych wiatrach
• (II i III strefa obciążenia wiatrem)
• kiedy brak jest ustabilizowanego ciągu kominowego lub jest on zbyt mały

Wymiary:

• D = ~320 mm
• dz = 201 mm
• H = 456 mm
• h2 = 57 mm
• h2 = 196 mm
• h3 = 39 mm

Dane techniczne:

• Materiał podstawy nasady: Chromonikiel
• Materiał głowicy nasady: Aluminum
• Średnica: 200 mm
• Temperatura pracy od: -20 °C
• Temperatura pracy do: 60 °C

W skład zestawu wchodzi:

• Obrotowa nasada kominowa TURBOWENT HYBRYDOWY PLUS THP
• Elektroniczny regulator obrotów o symbolu ERO-32MN-1-B
• Zasilacz napięcia stałego o symbolu EZN-060-M-0

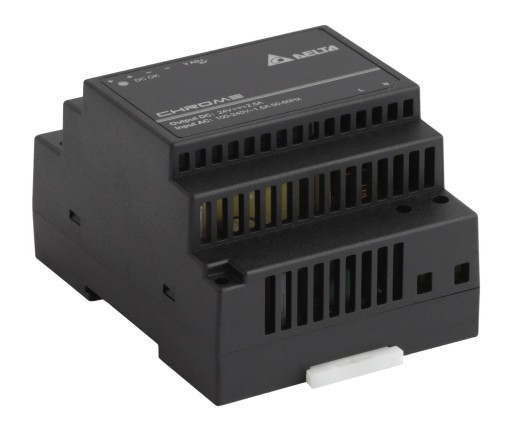

Zasilacz EZN-060M-0 na szynę DIN Delta 24V, 60W, 2,5A (DRC-24V60W1AZ)

Elektroniczny zasilacz napięcia konwertuje napięcie z sieci energetycznej do zasilania wymaganego przez nasady hybrydowe.

Elektroniczny Regulator Obrotów ERO-32MN-1-B (wersja natynkowa/podtynkowa)

Regulator ERO służy do sterowania prędkością obrotową nasady TU-H,TUP-H. Regulator obrotów utrzymuje wydajność Turbowentu na stałym poziomie niezależnie od warunków atmosferycznych. Dlatego konieczne jest wyposażenie każdej nasady w osobny regulator obrotów.

Manualna regulacja prędkości obrotowej utrzymują stałą, zadaną przez użytkownika prędkość obrotową. Stan pracy sygnalizowany jest za pomocą dwukolorowej diody (podświetlenia LED), która może informować m.in. o:

• typie sterowanego urządzenia,
• prawidłowych i nieprawidłowych obrotach sterowanego urządzenia,
• uszkodzeniu sterowanego urządzenia lub samego sterownika.

Wyboru typu sterowanego urządzenia dokonuje się za pomocą dwóch przełączników kodowych, umieszczonych na odwrocie regulatora.

Na życzenie klienta istnieje możliwość wyboru innego modelu regulatora obrotów. O wyborze modelu proszę poinformować przy zakupie w wiadomości do sprzedającego!

W przypadku braku takiej informacji wysłany zostanie regulator standardowy - model ERO-32MN-1-B.

Regulator obrotów inne modele (modele w odniesieniu do zdjęcia od góry do dołu):

ERO-32MN-1-CZ

ERO-32MN-2-CZ

ERO-32MN-2-B
