TEMATEM NASZEJ AUKCJI JEST ZESTAW :

-NIWELATOR LASEROWY  NL540

-CZUJNIK RD200

-STATYW SJJ32

-ŁATA LS-24

Najważniejsze cechy:

• autopoziomowanie
• intuicyjny interfejs z LCD
• pilot zdalnego sterowania z LCD
• elektroniczny kompensator
• alarm ,,poruszenia''
• dodatkowe gniazdo mocujące urządzenie do pracy w pionie
• praca w poziomie, pionie, z pochyloną płaszczyzną, a dzięki pionownikowi wyznacza pion lub kąty proste
• czerwona wiązka lasera
• skanowanie
• wysoka dokładność pomiarów
• jednoosobowa obsługa

Dane techniczne:

• Specyfikacja techniczna:

  Dokładność - ± 1,0 mm/10 m

  Zasięg pracy - 500 m (z czujnikiem laserowym, cyfrowym)

  Pochylenie płaszczyzn - ± 10% (oś X, os Y), manualne

  Skanowanie - 0-10°-45°-90°-180°

  Pilot zdalnego sterowania - tak, z LCD

  Zakres samopoziomowania - ± 5°

  Zasilanie - DC 8,4V (1000mA), akumulatorki Li-ion 7,4V (4000mAh)

  Czas pracy - ok. 50 godzin

  Klasa odporności - IP54

  Zakres temperatur pracy - -20°C do +50°C

  Wymiary - 206 x 206 x 211 mm

  Waga - 3,0 kg

• Źródło światła  - laser czerwony (635 nm), klasa 2

NL540 – uniwersalny, szybki i łatwy w użyciu sprzęt do prac budowlanych (spadki cyfrowe)

Nivel System NL540 to wielozadaniowy niwelator laserowy zapewniający wszechstronne zastosowania ogólnobudowlane. Prace mogą być prowadzone wewnątrz i na zewnątrz budynku z czujnikiem. Generowana płaszczyzna wyznacza referencje dla prac poziomych i pionowych, płaszczyzna laserowa może być pochylana (cyfrowo) w jednym lub w dwóch kierunkach. Sprzęt zapewnia wysoką dokładność realizowanych prac, nawet na dużych odległościach i w ciężkich warunkach terenowych. Sprzęt jest przyjazny użytkownikowi dzięki intuicyjnemu interfejsowi z wyświetlaczem LCD. Jego mocną strona jest trwałość i odporność na warunki atmosferyczne oraz wydajne akumulatorki litowo-jonowe, zapewniające kilkadziesiąt godzin ciągłej pracy w terenie. Sprzęt jest przyjazny użytkownikowi dzięki intuicyjnemu interfejsowi i możliwości zdalnej obsługi za pomocą pilota z wyświetlaczem LCD.

ŁATWE I SZYBKIE POMIARY

Niwelator NL540 posiada funkcję autopoziomowania, po włączeniu sprzęt sam spoziomuje się i natychmiast gotowy jest do pracy. Generowana wiązka czerwonego lasera jest bardzo dobrze widzialna, wyświetlona na ścianie tworzy linię referencyjną dla prac poziomych lub pionowych. Podczas pracy z czujnikiem i łatą laserową uzyskujemy dokładny zestaw niwelacyjny, pomiary dokonywane są jednoosobowo. Funkcja skanowania umożliwia zawężenie wyświetlanej wiązki w zadanym zakresie, w ten sposób uzyskujemy referencyjną linię lasera jedynie tam, gdzie przeprowadzamy prace.

UNIWERSALNE ZASTOSOWANIE

Sprzęt umożliwia pracę zarówno z wiązką poziomą, jak i pionową. Płaszczyzna może być pochylana w jednym lub dwóch kierunkach (cyfrowo – LCD), dzięki czemu laser może być stosowany przy takich pracach jak wylewanie posadzek, czy niwelacja i przygotowanie powierzchni pod kostkę brukową, boisko, czy drogę - zapewniając odprowadzenie wody zgodnie z zaprojektowanymi spadkami. Przy pracach konstrukcyjnych przydatnym staje się pionownik laserowy, który stanowi oś generowanej rotacyjnie płaszczyzny laserowej. Funkcjonalność ta zapewnia dokładne wpasowanie się lasera przy pracach prostopadłych, czy podczas przenoszenia punktów (pionownik wyświetlany jest do dołu i do góry jednocześnie). W przypadku prac na zewnątrz i przy większych zasięgach stosowany jest czujnik laserowy zapewniający możliwość odbioru sygnału w zakresie 500 m (średnica pracy). Różne prędkości obrotów głowicy zapewniają wykorzystanie lasera zarówno przy pracach instalacyjnych wewnątrz budynku, przy niwelacji na zewnątrz oraz przy sterowaniu maszynami, gdzie wymagane są prędkości (600 obr/min).

DOKŁADNY I NIEZAWODNY SPRZĘT

Niwelator zbudowany jest w oparciu o elektroniczny kompensator, eliminujący drgania i zapewniający precyzyjnie poziomowanie płaszczyzny laserowej. Elektroniczny kompensator, w porównaniu z magnetycznym jest dużo bardziej dokładny szczególnie w przypadku pomiarów budowlanych, gdzie teren może drgać wskutek pracy ciężkiego sprzętu. Dlatego też dzięki NL540 uzyskujemy pewne i dokładne pomiary. Sprzęt jest odporny na działanie kurzu i wody, potwierdzony klasą IP54. Ponadto głowica rotacyjna osłonięta jest szklanym korpusem, a obudowa lasera posiada gumowe osłony chroniące przed uszkodzeniem wskutek uderzenia.

ŁATWA, WYGODNA OBSŁUGA

NL540 posiada intuicyjny panel sterowania. Zarządzanie funkcjami, w tym wprowadzanie spadków odbywa się w sposób cyfrowy (wartości prezentowane są na  dużym i czytelnym wyświetlaczu LCD). Funkcje lasera mogą być sterowane zarówno z pokładu instrumentu, jak i za pośrednictwem pilota zdalnego sterowania (pilot także posiada wyświetlacz LCD - gdzie prezentowane są parametry pracy intrumentu. Sprzęt zasilany jest za pośrednictwem wydajnych akumulatorków litowo-jonowych, które pozwalają na ok. 50 godzin pracy i pozbawione są efektu pamięci (nie niszczą się w skutek nadmiernego przeładowywania). Sprzęt można tajże zasilać bezpośrednio z sieci. Całość uzupełnia kompaktowa obudowa, dzięki czemu laser jest poręczny, łatwy w instalacji na budowie oraz przy transporcie.

Niwelacja laserowa - pracuj szybciej, dokładniej i bez ograniczeń

NL540 jest bardzo prosty i szybki w użyciu. Wystarczy postawić go na statywie, półce laserowej czy innej stabilnej podstawie i włączyć zasilanie. Sprzęt sam, automatycznie spoziomuje się. Głowica laserowa niwelatora obracając się wokół swej osi, tworzy idealnie spoziomowaną płaszczyznę laserową, która jest w stanie pokryć swoim zasięgiem ponad 19 hektarów terenu. Pomiary różnicy wysokości dokonywane są przez jedną osobą stosując do tego celu czujnik laserowy z widocznymi nawet w słońcu wskazaniami. W przypadku pracy wewnątrz budynku, bardzo często stosowanie czujnika nie jest wymagane, gdyż wiązka laserowa jest widzialna. W tym przypadku możemy skorzystać z tarczki laserowej z podziałką milimetrową (na wyposażeniu lasera Nivel System).

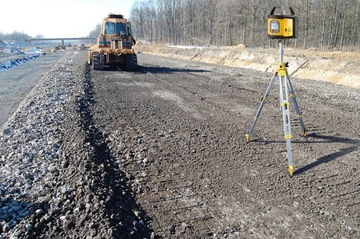

Równanie terenu, budowa drogi, parkingu, prace brukarskie

Płaszczyzna laserowa generowana przez laser stanowi bazę referencyjną, za pośrednictwem której odkładać będziemy rzędne wysokościowe, a wszystko z wysoką, milimetrową dokładnością. Płaszczyzna ta może być pochylana w jednym lub dwóch kierunkach. Spadki ustawiane są cyfrowo. Na głowicy lasera znajduje się celownik do wpasowania laserwa w oś spadku. Ustawiając laser nad jednym punktem i namierzając go na drugi - uzyskujemy linię/oś, wzdłuż której pochylana będzie płaszczyzna laserowa. Poprawne ustawienie lasera ułatwia funkcja pionownika laserowego, który generując punkt laserowy w dół i zapewnia poprawną lokalizację niwelatora nad wymaganym punktem. Nie musimy przeliczać rzędnych, dodawać, odejmować - wystarczy tylko pochylić płaszczyzny zgodnie z wytycznymi w projekcie i zacząć pomiary. W dowolnym miejscu na budowie (w zasięgu działania lasera) - wiązka laserowa wskaże nam poprawne rzędne. Niwelator posiada funkcję alarmu przewyższenia. Jest to bardzo ważne w przypadku niestabilnego podłoża, na którym stoi laser. Osiadanie gruntu może spowodować niepożądane obniżanie linii referencyjnej, dlatego sprzęt może być stosowany nawet w najtrudniejszych warunkach terenowych. Ustawiając niwelator laserowy na statywie korbowym z podziałką na wysięgniku - płaszczyzna laserowa może być w łatwy i szybki sposób dostosowana do wymogów (wprowadzenie zmian wysokości - offset'ów). Wystarczy raz ustawić laser na budowie i kolejne wysokości podbudowy drogi zmieniać na statywie. Warto wspomnieć, że podobnie jak w przypadku pomiarów klasycznych - niwelator może stanowić bazę referencyjną do kontroli pracy maszyn. Montując laserowy czujnik maszynowy na maszcie lemiesza spycharki czy równiarki, czy ramieniu koparki - operator uzyskuje możliwość kontroli pracy w czasie rzeczywistym na podstawie wskazań z czujnika. Proste komunikaty: "podnieś łyżkę" lub "lemiesz", "opuść" oraz "jesteś na żądanej wysokości" - pomagają operatorowi maszyny wykonywać pracę zgodnie z projektem. Jest to ogromne ułatwienie i zapewnia wzrost efektywności, wpływa na bezpieczeństwo robót i niezależność - operator sam kontroluje wykop, nie potrzebuje wsparcia geodety, nie ma potrzeby rozciągania linek, nabijania palików.

Budujemy dom z laserem NL540

NL540 doskonale przydaje się przy wszelkich pracach budowlanych. Wykorzystamy go już na wstępnych etapach budowy - równania działki czy zdjęcia warstw humusu. Kolejne etapy fundamentowania, prace murarskie, wylewanie posadzek - niwelator laserowy wskaże nam idealnie poziom, a także skosy (np. deskowanie pod schody). Kolejne prace konstrukcyjne, budowa dachu - tu także wykorzystamy laser. Sprzęt posiada specjalny nóżki na obudowie oraz wejście na śrubę statywu do ustawienia go na boku i generowania płaszczyzny pionowej. Po zablokowaniu kompensatora - uzyskujemy możliwość pracy z dowolnie pochyloną płaszczyzną. Bardzo przydatną funkcją jest skanowanie. Wiązka zawęża się, a laser generuje ją tylko tam, gdzie chcemy; dodatkowo wiązka jest dużo bardziej widoczna. Nie musimy podchodzić do urządzenia aby zmienić parametry, można to wykonać zdalnie za pomocą pilota. Możliwość pracy z wiązką pionową przyda się także przy obsadzaniu okien i drzwi, a także przy pracach instalatorskich. Na wyposażeniu standardowym znajdziemy okulary laserowe polepszające widzialność lasera. Niewątpliwie przy budowie domu dużym wyzwaniem są prace wykończeniowe. Aktualnie trudno wyobrazić sobie obecnie wykańczania wnętrz bez stosowania profesjonalnego sprzętu pomiarowego. Układanie glazury, terakoty, zabudowy z karton-gipsu - w różne geometryczne kształty, sufity podwieszane, sztukateria, tapetowanie, zabudowa szafkami wnękowymi i kuchennymi - to musi być wykonane dokładnie, co do milimetra i laser staje się niezastąpiony. Niwelator Nivel System wskaże idealne linie poziome, pionowe, skośne - to ogromne ułatwienie dla fachowców z branży, gwarantując perfekcyjny efekt. Dość przydatnym w tego rodzaju pracach jest pionownik laserowy. Pionowa linia w dół i w górę przyda się do przenoszenia punktów z dołu na górę (np. przy ustalaniu punktów świetlnych, wystarczy rozrysować projekt na podłodze i przenieść punkty na sufit). Ponadto wiązka laserowa może być zatrzymana, a generowany punkt można swobodnie przemieszczać w lewo lub prawo, wokół osi niwelatora. Jest to przydatne przy lokalizacji i obsadzaniu punktów na ścianie, np. gniazdek elektrycznych. Jeżeli już wszystko jest gotowe, pomalowane i posprzątane - także i wtedy warto mieć przy sobie niwelator laserowy Nivel System, który pomoże nam ustawić ogrodzenie w linii, wykonać podjazd z kostki brukowej czy założyć trawnik w ogrodzie. Ponadto przez kolejne lata użytkowania domu na pewno będzie potrzeba zawieszania obrazu, lustra czy półki na książki - nie trzeba wtedy stosować poziomic, brudzić ścian ołówkiem - laser wskaże linie, po montażu nie będzie śladu po pomiarach.

Zakładamy ogród z laserem NL540

Podobnie jak przy pracach drogowych, również i ogrodniczych (zakładanie ogrodów, trawników) bardzo ważne jest odpowiednie zniwelowanie terenu. W przeciwnym wypadku będziemy mieli do czynienia z punktowym gromadzeniem sie wody deszczowej, co w konsekwencji wpłynie na walory estetyczne ogrodu. Prac tych dokonamy za pośrednictwem niwelatora Nivel System (niwelacja z płaszczyznami pochylonymi w dwóch kierunkach). W przypadku sadzenia drzewek, żywopłotów - na pewno przyda się możliwość pracy z wiązką pionową, do wyznaczenia linii wzdłuż której posadzimy np. tuje. A następnie każdej wiosny równo podetniemy je - wszystko pod idealnie spoziomowaną płaszczyznę laserową Nivel System.

Układanie rurociągów, prace wod-kan z laserem NL540

Niwelator Nivel System z pewnością znajdzie zastosowanie także przy budowie infrastruktury wodno-kanalizacyjnej. W tym przypadku będziemy pracować z płaszczyzną poziomą, pochyloną w jednym kierunku. Kolejne rury dokładane będą na bazie referencji lasera, tworząc rurociąg z zadanym spadkiem. Płaszczyzna laserowa jednocześnie stanie się referencją dla prac wykonywanych koparką z zamontowanym czujnikime maszynowym. (dokupowany oddzielnie). Operator obserwując wskazania na tym czujniku na bieżąco kontrolował będzie głębokość wykopu, utrzymując jednocześnie założony spadek, wyeliminujemy jednocześnie uciążliwe przekopania. Przestawiając niwelator na pracę z wiązką pionową, mamy możliwość wyznaczenia linii, wzdłuż której będziemy kopać wykop i układać rurociąg. W ten sposób niwelator sprawdzi się przy wszelkich pracach liniowych, gdzie utrzymywanie założonego kierunku jest sprawą kluczową. Po zasypaniu wykopu nadal laser Nivel System będzie wykorzystany. Trzeba dostosować chodnik, ulicę czy parking do użytku publicznego. Laser będzie miał "pełne ręce roboty" - zarówno przy pracach poziomych jak i wzdłużnych (np. układanie krawężników).

Bezpieczne użytkowanie na lata

Pomimo bogatej funkcjonalności klasyfikującej sprzęt w grupie precyzyjnych instrumentów pomiarowych, niwelator może być stosowany w trudnych warunkach terenowych na budowie. Jego wytrzymała konstrukcja zapewni dobrą kondycję sprzętu na lata, a w przypadku zaistniałych problemów do dyspozycji pozostaje serwis Nivel System. Klienci zyskują pewność wsparcia w przypadku jakichkolwiek problemów ze sprzętem zarówno w czasie trwania gwarancji jak i po jej upływie. Niwelatory laserowe Nivel System to precyzyjne narzędzia, zapewniające pewne i szybkie pomiary w wielu branżach jak budownictwo, geodezja, przemysł, rolnictwo itd. Ich atutami są wszechstronność zastosowania, przyjazna obsługa i wysoka jakość, zapewniające bezproblemową pracę nawet w najtrudniejszych warunkach, a wszystko w przystępnej cenie.

ZASTOSOWANIA:

• równanie terenu - niwelacja
• prace murarskie - wewnętrzne i zewnętrzne (fundamenty, ścianki, schody, wylewki, szalowanie)
• prace brukarskie - wykonywanie parkingów, podjazdów, tarasów
• prace montażowe i wykończeniowe - montaż konstrukcji drewnianych, aluminiowych, sufitów podwieszanych, glazurnictwo
• prace instalacyjne - wyznaczanie linii przewodów, przenoszenie punktów
• prace stolarskie - meble, zabudowy
• ogrodnictwo, rolnictwo
• kontrola pracy maszyn (systemy laserowe)

CZUJNIK RD200

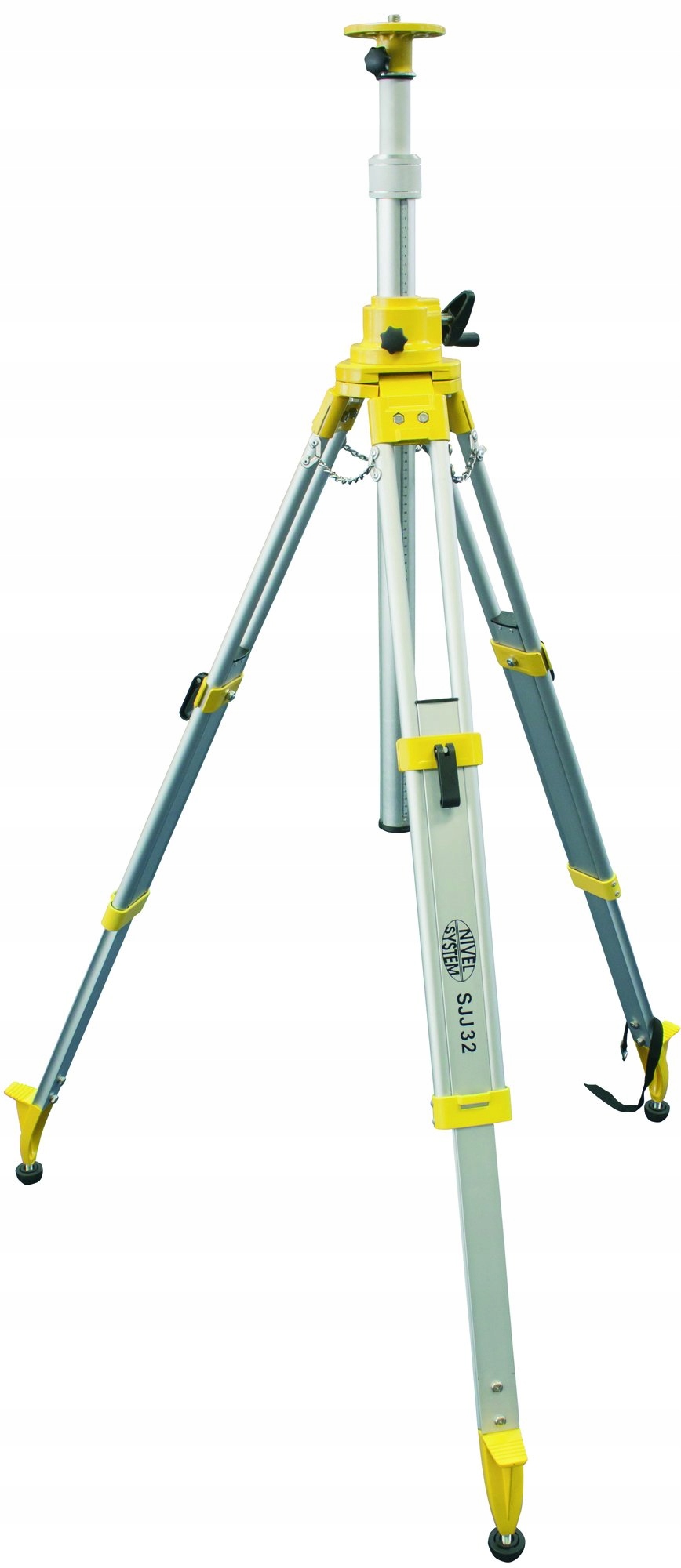

STATYW ALUMINIOWY NIVEL SYSTEM SJJ32

Opis

Statyw to jeden z tych dodatków pomiarowych, który w 90% prac pomiarowych jest niezbędny do ich realizacji. Wybór odpowiedniego modelu „trójnogu” do rodzaju wykonywanych zadań to połowa sukcesu zawodowego. Do pomiarów geodezyjnych tachimetrem należy korzystać ze statywu drewnianego, który charakteryzuje się dużą sztywnością i zapewnia instrumentowi stabilność. Z kolei do prac z niwelatorem optycznym czy laserowym warto zastosować lekki i łatwy w transporcie statyw aluminiowy. W ofercie znajdują się statywy, które pomagają realizować wszystkie zadania pomiarowe - geodezyjne i ogólnobudowlane.

• Lekkie i trwałe - statywy aluminiowe do niwelatorów optycznych, laserów budowlanych i teodolitów, kulista głowica ułatwia szybkie poziomowanie instrumentu
• Szybka blokada nóg - zaciski mimośrodowe do szybkiego składania/rozkładania statywu
• Precyzyjna regulacja wysokości - aluminiowe statywy z wysięgnikiem o maksymalnej wysokości 3,2 m do niwelatorów laserowych
• Odporne na warunki atmosferyczne - zarówno statywy drewniane, jak i aluminiowe są odporne na warunki atmosferyczne (deszcz, słońce),
• Charakteryzują się dużą wytrzymałością na uszkodzenia mechaniczne i zapewniają najwyższą precyzję pracy.

Cechy charakterystyczne

• Aluminiowy statyw do pracy w każdych warunkach
• Mocne zabezpieczenia (na zaciski) zapewniają najwyższą stabilność pracy
• Płaska głowica statywu z łatwym montażem lasera na wysięgniku z miarką i dodatkowym wysięgniku
• Mocna i wytrzymała korbka
• Mocny system blokowania nóg - na zaciski
• Stabilne, aluminiowe nogi
• Groty stopek wykonane z metalu, zapewniają wymaganą stabilność na każdym podłożu
• Pasek do transporu
• Mocowanie 5/8"

Zastosowanie

• Teodolity,
• Lasery budowlane,
• Tachimetry,
• Niwelatory precyzyjne,
• Niwelatory optyczne

Dane techniczne

• Gwint mocujący instrument: 5/8"
• Materiał: aluminium
• Waga: 7,2 kg
• Głowica statyw: płaska
• Wysokość maksymalna: 3,20 m
• Wysokość minimalna: 1,14 m

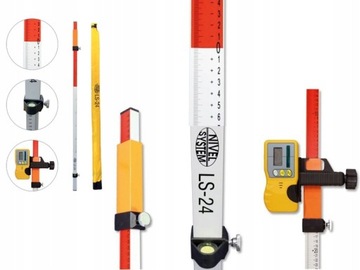

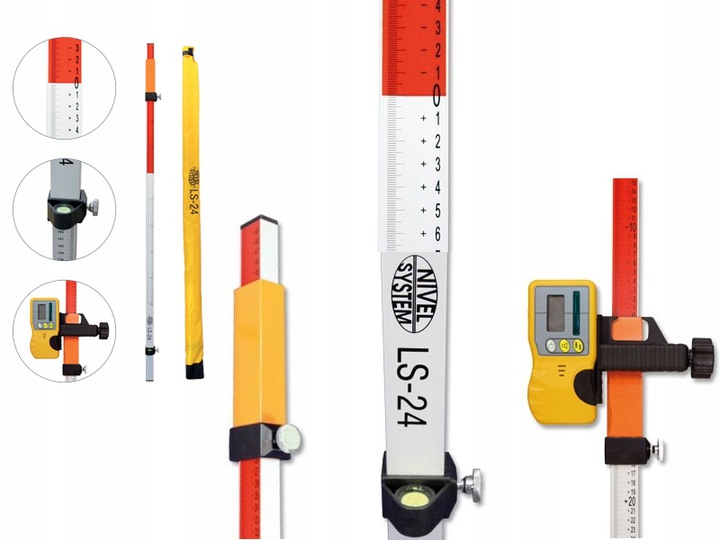

Łata laserowa niwelacyjna

NIVEL SYSTEM LS-24 o wysokości 2,4m

Poręczna, wytrzymała łata do niwelacji laserowej z precyzyjną, milimetrową podziałką i łatwym odczytem odchylenia od poziomu. Dostępna z praktycznym suwakiem dla uchwytu czujnika laserowego.

• Oferowana długość: 2,4 m

W pomiarach niwelacyjnych łaty stanowią element odczytowy, za pomocą którego ustalana jest wysokość lub różnica wysokości pomiędzy punktami. Dokładność wykonania opisów na niej i solidność konstrukcji mają ogromny wpływ na końcową dokładność niwelowanych punktów. Z kolei wysoka jakość wykonania (połączenia mechaniczne, blokady teleskopowe) decydują o trwałości produktów i ich bezawaryjności. W ofercie znajduje się pełny wachlarz łat niwelacyjnych - od precyzyjnych łat inwarowych do niwelacji precyzyjnej przez tradycyjne łaty drewniane, aluminiowe teleskopowe do specjalnych łat laserowych z podziałem milimetrowym.

• do różnych zadań - łaty inwarowe do niwelacji precyzyjnej, łaty drewniane do dokładnej niwelacji punktów osnowy, łaty aluminiowe i fiberglassowe z opisem typu „E” z jednej strony i podziałką milimetrową z drugiej do szybkiej niwelacji na budowach, łaty specjalne do współpracy z niwelatorami laserowymi, długości od 2,4 m do 7 m - do wyboru, do koloru!
• zawsze w pionie - łaty przystosowane do libelli pudełkowych
• wygoda działania - teleskopowe łaty aluminiowe szybko się składają/rozkładają i z łatwością mieszczą się w bagażniku samochodu osobowego
• odporne na warunki atmosferyczne - zarówno łaty drewniane, jak i aluminiowe są odporne na wodę, wilgoć i wysokie temperatury, w każdych warunkach zapewniają wysoką precyzję pomiarów
• ochrona przed uszkodzeniami i zabrudzeniami - łaty sprzedawane są przeważnie w pokrowcach ochronnych

Łata laserowa Nivel System LS-24 to poręczna, wytrzymała łata do pomiarów klasycznych. Wysoka jakość wykonania zapewnia bezproblemowe długookresowe użytkowanie.

Dwuelementowa, teleskopowa konstrukcja sprawia że transport łaty po złożeniu jest bezproblemowy.

Parametry techniczne:

Długość łaty: 2,4 m

Waga łaty: 1 kg

,Długość łaty po złożeniu: 1,5m

W zestawie otrzymasz:

• Łata laserowa NIVEL SYSTEM LS-24
• Pokrowiec na łatę
