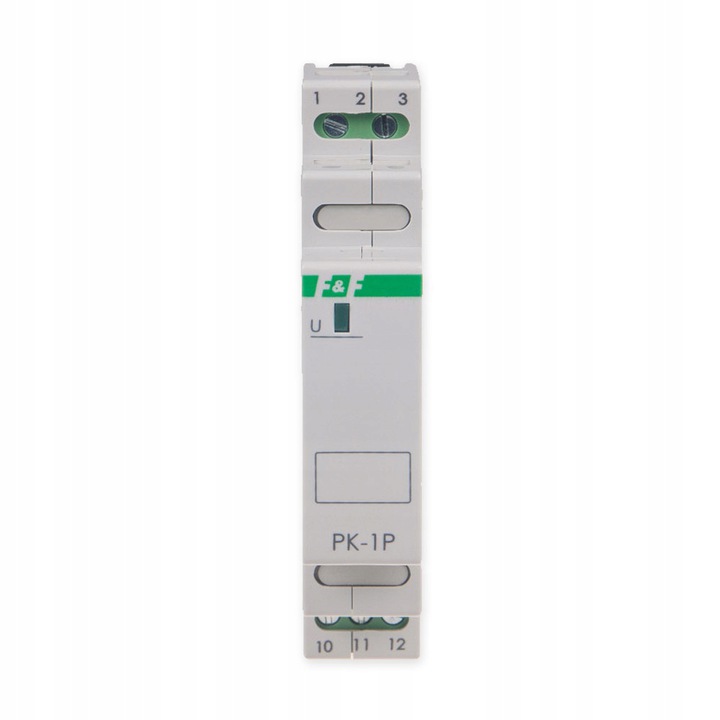

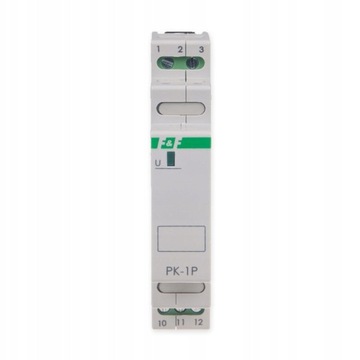

ЭЛЕКТРОМАГНИТНОЕ РЕЛЕ ПК-1П-12В Ф&Ф

PRZEKAŹNIK ELEKTROMAGNETYCZNY PK-1P-12V

PRZEZNACZENIE

Przekaźnik elektromagnetyczny w obudowie jednomodułowej do bezpośredniego montażu na szynie TH-35.

DZIAŁANIE

Podanie napięcia zasilania na cewkę przekaźnika spowoduje przełączenie styków w pozycje 11-12. Stan ten jest sygnalizowany świeceniem LED zielonej. Po zaniku napięcia zasilania styki powracają w pozycje 11-10.

DANE TECHNICZNE:

• producent: FF Pabianice
• oznaczenie producenta: PK-1P 12V
• zasilanie: 12V AC/DC
• prąd obciążenia: <16 A
• styki: 1P
• napięcie udarowe wytrzymywane: zestyki - cewka 2,5kV
• oddzielne obwody prądowe: 3,6kV
• przerwa zestykowa: 1,2kV
• stopień zanieczyszczenia: 3
• odporność na przepięcia: 3kV
• stopień ochrony: IP20
• czas zadziałania: maks. 40ms
• czas wyłączenia : maks. 20ms
• trwałość mechaniczna: min. 5×10^6 cykli
• wskaźnik zasilania: LED zielona
• pobór prądu : 25mA
• temperatura pracy: -25 : 50C
• montaż na wsporniku TH35
• przyłącze: zaciski śrubowe 2,5 mm2
• wymiary: 1 moduł (18 mm)
• certyfikat CE
• Polski produkt!

MONTAŻ

1. Odłączyć zasilanie.

2. Zamocować przekaźnik na szynie w skrzynce rozdzielczej.

3. Podłączyć do układu wg schematu

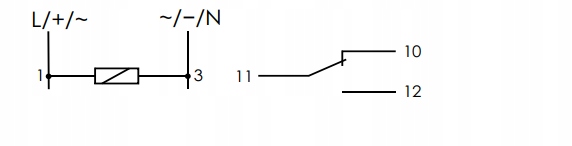

SCHEMAT PODŁĄCZENIA
