ПОТОЛОЧНЫЙ ДАТЧИК ДВИЖЕНИЯ 360 ST DR-06W F&F

CZUJNIK RUCHU 360 ST SUFITOWY DR-06 W

Sufitowy czujnik ruchu na podczerwień IP40

Czujnik ruchu służy do automatycznego, czasowego załączania oświetlenia w przypadku pojawienia się osoby lub innego obiektu w takich miejscach, jak korytarze, podwórza, podejścia i podjazdy, garaże, itp.

DANE TECHNICZNE:

• Producent: F&F
• Symbol: DR-06W
• Napięcie zasilania: 230 V AC
• Maksymalny prąd obciążenia AC-1: 4 A
• Czas wyłączenia: 3 s÷12 min. (±3 min.)
• Próg aktywacji zmierzchowej: 10÷2000 Lx
• Detekcja ruchu: 0,6÷1,5 m/s
• Pole detekcji poziomej: 360°
• Maks. regulowany promień detekcji (h: 2.5 m, Temp. ? 24 °C): 5 m
• Wysokość montażu czujnika: 2,5÷3,5 m
• Moc podłączona lampy żarowe: 800 W
• Moc podłączona lampy świetlówkowe: 400 W
• Rodzaj detekcji: promieniowanie podczerwone
• Przyłącze: zaciski śrubowe 1,0 mm2
• Moment dokręcający: 0,25 Nm
• Pobór mocy czuwanie/praca: 0,10 W/0,45 W
• Temperatura pracy: -10÷40°C
• Wymiary: O-115 mm, h-47 mm
• Montaż: natynkowy
• Stopień ochrony: IP40

Działanie sufitowego czujnika ruchu na podczerwień (pasywnego)

Pasywny sufitowy czujnik ruchu z detekcją promieniowania podczerwonego wykrywa przemieszczanie się źródeł ciepła znajdujących się w jego zasięgu.

Na skuteczność jego detekcji wpływają:

- ilość ciepła emitowanego przez poruszający się obiekt oraz temperatura otoczenia,

- wielkość poruszającego się obiektu,

- kierunek oraz prędkość ruchu.

Najmniejszą efektywność pasywny sufitowy czujnik ruchu wykazuje, gdy :

- temperatura poruszającego się obiektu jest zbliżona do temperatury otoczenia (np. nasłonecznione pomieszczenie, kaloryfer w polu detekcji, itp.),

- obiekt porusza się z małą prędkością bezpośrednio w kierunku czujnika,

- rozmiary poruszającego się obiektu będą niewielkie w porównaniu z obszarem strefy detekcji.

W przypadku zamontowania sufitowego czujnika ruchu zbyt blisko załączanego źródła światła, układ może się wzbudzać, tzn. czujnik samoczynnie będzie załączał i wyłączał źródło światła. Należy odsunąć czujnik ruchu od załączanego źródła światła na odpowiednią odległość.

Ze wzgledu na specyfikę swojego działania sufitowy czujnik ruchu DR-06 może byś stosowany jako czujnik obecności.

Posiada rownież automat zmierzchowy, zapobiegający załączeniu sterowanego oświetlenia w ciągu dnia.

Czujnik ruchu może pracować wewnątrz pomieszczeń oraz na zewnątrz w miejscach, w których nie jest narażony na bezpośrednie opady deszczu lub śniegu oraz na możliwość zabryzgania wodą lub inną cieczą obudowy czujnika i jego punktów połączeń elektrycznych.

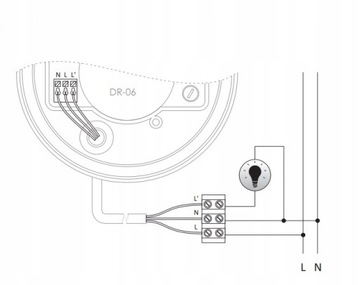

SCHEMAT PODŁĄCZENIA

DEKLARACJA ZGODNOŚCI UE
